- 引言
在線測寬儀是寬度在線檢測設備，為非接觸在線實時測量，對板材的材質、溫度等無要求，可對熱軋鋼板、冷軋鋼板、金屬板、合金板、帶鋼、寬厚板、紙板、木板、塑料板、橡膠板、橡塑板、泡沫板、海綿板、電路板、PVC板等等各種板材類產品進行測量，在線檢測與離線檢測均可。
1、測量原理
在線測寬儀是以光電測量原理制造而成，檢測的核心部件為光電測頭，每組測頭由發射鏡頭和接收鏡頭組成。發射鏡頭內點光源發出的光通過發射透鏡形成平行光視場射向接收鏡頭。平行光再由接收透鏡聚焦，通過位于焦點位置的光闌小孔后在接收單元上成像。當視場中通過被測物時，被測物遮擋的部位將在接收單元的芯片上呈現出邊界清晰的陰影。通過光電轉換和數字化處理，即可通過陰影的寬度計算出被測物的寬度。對于寬度較小的板材測量，使用單測頭進行檢測即可，對于寬度較大的板材測量則采用間距可調雙測頭進行測量。
大型板材寬度尺寸：A=L1+L2+C
2、CCD測寬
利用CCD技術對板材寬度進行實時檢測、動態測量。具有結構簡單、非接觸、精度高、測量速度快、性能穩定可靠等優點。其測頭的主要部件是傳感部件CCD，它具有靈敏度高、畸變小、抗振動、抗磁場、體積小、無殘影等特點。非常適合制造測寬儀，是寬度測量變的簡單、精準。
3、測寬儀的使用

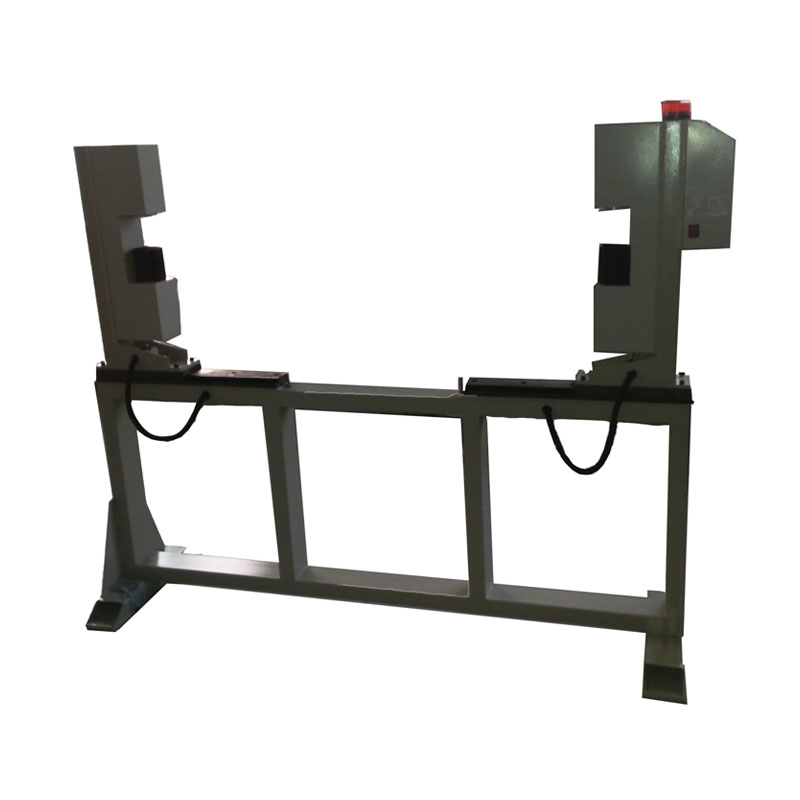

在線測寬儀可以安裝與生產現場進行在線檢測，測寬儀系統是集光學、機械、電子電路、通訊和計算機軟件技術為一身的成套設備。整套系統主要由測寬儀本體（內置水冷防護系統）、主控機柜、工控機、顯示器、聲光報警裝置、大LED顯示屏、空氣吹掃裝置等幾部分構成。
在線測寬儀主體部分安裝于生產現場進行在線測量，安裝時，注意與被測板材垂直，注意地面平整。安裝位置看現場及需求選擇合適的測量位置。主要功能是利用光電測頭采集與帶鋼寬度有關的原始數據，并通過通訊設備將數據上傳至工控機。
工控機部分安裝于環境較好的地方。主控機柜是在線測寬儀的核心部位之一，可以對測寬儀進行操作，顯示及數據分析、超差報警。
在線測寬儀的測頭間距是可以調節的，在工控機上輸入控制命令，通過步進電機驅動可以使測頭移動，從而調整兩組測頭的中心距，使得測頭間距自動調節到合適的測量范圍，實現該規格內的板材寬度測量。如需要提高精度可在調整間距后用標準量塊校準后再進行測量，校準后的精度優于0.05mm。
外接顯示屏就是用于遠程顯示，一般為大顯示屏，實現數據異地讀取，空氣吹掃裝置是用于惡劣環境下進行冷卻防塵的。
測寬儀使用方法簡單、方便，操作界面為中文，符合國內用戶使用習慣。測量前將測頭間距調整到合適位置，設置基本參數：如產品型號、正負公差等，點擊開始測量即可。
結語
在線測寬儀是在線寬度檢測設備，可對各種寬度范圍的板材進行測量，能夠顯示板材寬度尺寸及截面圖、公差帶及超差數，尺寸波動趨勢預報，缺陷分析曲線，實時測量值。為板材寬度尺寸測量帶來巨大的便利。在線測寬儀采用CCD光電測量原理制造而成，使用簡單方便，為工作人員減輕工作負擔的同時，提升板材質量。
