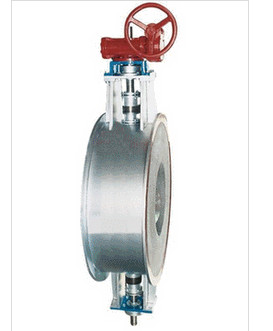

- 高溫調控蝶閥（1200℃ SO2二氧化硫專用蝶閥） 一、產品簡介 該產品是特殊設計的高溫調節控制閥，產品結構設計合理，操作方便，使用可靠。操作可用蝸輪 蝸桿、電動、氣動，滿足程控和遙控的需要。產品廣泛應用于硫磺制酸高溫副線，以及冶煉、石化系 統中的高爐配風、鍋爐管道作為控制調節閥使用。國家專利產品，專利號：ZL 98 2 17879.4。 二、標準與規范 設計制造標準按Q/ZXD 05-2006《高溫調控蝶閥》。 三、性能參數和主要零件材料 技術參數和性能參數 主要零件材料 公稱通徑 公稱壓力 適用溫度 適用介質 閥體 閥板 閥桿 填料 DN200～ DN1800 0.25MPa ≤1350℃ SO2、SO3 及其他高溫 氣體 20 號鋼板 內襯復合 耐火材料 XD-4 高 溫合金 XD-4 高 溫合金 柔性石墨+因 科鎳爾 四、結構簡圖 五、外形及連接尺寸 公稱通徑 L D D1 D2 D3 D4 b t L1 L2 DN(mm) NPS 600 24 470 600 580 630 1220 1370 30 22 1220 1460
