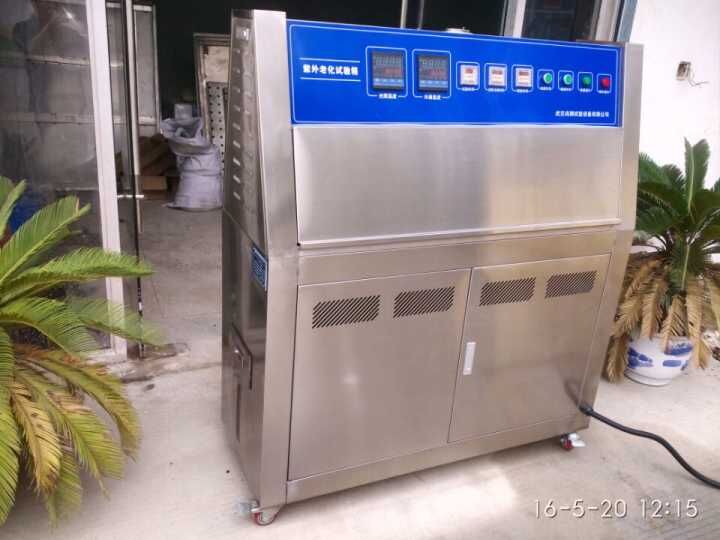

涂料專用紫外線老化試驗機
- 用 途：
- 紫外輻照計，紫外輻照度計主要用于計量和檢測紫外線輻照強度的儀器，應用領域：紫外光源、集成電路光刻、高分子材料老化、印刷、醫療、食品生產等。
- 一、 產 品 說 明
涂料專用紫外線老化試驗機，也叫熒光紫外老化機本設備采用最佳模擬陽光中UV段光譜的熒光紫外燈，并結合控溫、供濕等裝置來模擬對材料造成變色、亮度、強度下降；開裂、剝落、粉化、氧化等損害的陽光（UV段）高溫、高濕、凝露、黑暗周期等因素，同時通過紫外光與濕氣之間的協同作用使得材料單一耐光能力或單一耐濕能力減弱或失效，從而廣泛用于對材料耐氣候性能的評價，設備具有提供最好的陽光UV模擬，使用維護成本低廉，易于使用，設備采用程控器自動運行試驗周期，自動化程度高，燈光穩定性好，試驗結果重現率高等特點。適用于考核各種產品或材料及塑料、涂料、橡膠、油漆，石油化工，汽車，紡織等行業產品的老化試驗。
二、 技 術 規 格:
1、溫度范圍：室溫+10℃～75℃
2、溫度波動度：≤±0.5℃
3、濕度范圍：50～95%RH
4、黑板溫度：40℃～65±5℃
5、燈管間距離：35mm
6、樣品與燈管距離：50mm
7、UVA燈管數量及功率：8支，每支40W
8、紫外波長：290nm～400nm
9、模擬凝露：凝露系統時間可調
10、輻照度范圍：0.68W/㎡
11、紫外光暴露、模擬凝露時間范圍：0～9990小時 可調
12、支持樣板：150*75(mm)
13、樣板數量：24塊
14、試驗時間：0～9990H 可調
15、功率：3.2KW
三、涂料專用紫外線老化試驗機結 構:
1、箱體外殼材料：不銹鋼板or不銹鋼板靜電噴塑處理。
2、內膽材料：SUS304不銹鋼板
3、箱蓋材料：SUS304不銹鋼板靜電噴塑處理。
4、在工作室的兩邊共安裝8支UVA-340的紫外燈管
5、加熱方式為內膽水槽式加熱，升溫快，溫度分布均勻
6、箱蓋為雙向翻蓋式 ，開閉輕松自如
7、內膽水位自動補水
8、試樣架由襯墊和伸張彈簧組成，均采用鋁合金材料制成。
9、試驗箱底部采用高品質可固定式PU活動輪
10、排水系統使用回渦型及U型積沉裝置排水
11、試樣表面與紫外燈平面距離為50毫米且相平行
四、涂料專用紫外線老化試驗機加 熱 系 統:
1、采用U型鈦合金高速加溫電熱管
2、完全獨立系統，不影響紫外試驗及控制線路
3、溫度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益
4、具有加熱系統的防超溫功能
五、黑 板 溫 度 控 制:
1、采用黑色鋁板聯接溫度傳感器
2、采用黑板溫度儀表控制加熱，溫度更穩定
六、涂料專用紫外線老化試驗機電 路 控 制 系 統:
1、日本RKC數顯溫控儀控制，控制精度±0.1℃
2、薄膜式 KEY BOARD
3、具有斷電記憶功能，復電時可繼續剩余之試驗過程
4、溫度控制均采用P . I . D ＋S . S . R，系統同頻道協調控制，可提高控制元件與界面使用之穩定性及壽命
5、觸控式設定、數位及直接顯示
6、具有P . I . D 自動演算之功能，可減少人為設定時帶來之不便
7、光照和冷凝、噴淋可獨立控制也可以交替循環控制
8、光照和冷凝的獨立控制時間和交替循環控制的時間可在一千小時內任意設置
9、在運轉或設定中，如發生錯誤時，會提供警示迅號
10、法國“施耐德”元器件。
11、進口飛利浦整流器（保證每次開機均可點亮紫外燈）
七、涂料專用紫外線老化試驗機光 源:
1、光源采用8支額定功率為40W紫外熒光燈作發光源。紫外線熒光燈管，分布在機器的兩側，每側各4支UVA-340燈管。
2、UVA-340燈管的發光光譜能量主要集中在340nm的波長處
3、由于熒光燈光能量輸出會隨時間而逐步衰減，為了減小因光能量衰減造成試驗的影響，所以本試驗箱在所有的八支燈管中每隔1/4的熒光燈壽命時，由一支新燈管替換一支舊燈管，這樣，紫外光源始終由新燈和舊燈組成，從而得到一個輸出恒定的光能量。
八、噴 淋 控 制:
1、噴淋均勻性調節：利用控制器的人工控制功能，在開門狀態下觀察噴淋狀況，從而加以調節或更換噴頭。
2、噴淋狀態監控：機器配置了噴淋裝置，噴淋裝置模擬下雨時的溫度劇變和雨水侵蝕，共有若干噴嘴，噴灑均勻。什么時候噴淋、噴淋多長時間，都由客戶自由設置。
3、用戶需準備去離子水。
九、安 全 防 護 裝 置：
1、箱內溫度超溫保護：當箱內溫度超過超溫保護器所設定的溫度時，機器會自動切斷燈管和加熱器的電源供應，并進入平衡狀態冷卻。
2、水槽低水位報警，自動補水，防止加熱器空焚。
（以上即為漏電、短路、超溫、缺水、過電流保護/控制器停電記憶）
十、涂料專用紫外線老化試驗機參 照 標 準：
GB/T14522-2008《中華人民共和國國家標準--機械工業產品用塑料、涂料、橡膠材料—人工氣候加速試驗方法》
GB/T23999-2009 《室內裝飾裝修用水性木器涂料》
GBT 23987-2009 《色漆和清漆 涂層的人工氣候老化曝露 曝露于熒光紫外線和水》
十一、設備配置清單
序號 部品名稱 產地 品牌 單位 數量
1 外殼 武漢 尚測自制 臺 1
2 燈管 上海 上海 支 8
3 燈管（與第2項選一） 美國 Atlas 支 8
4 溫控儀 日本 RKC 支 2
5 總時間繼電器 浙江 欣靈 支 1
6 循環時間繼電器 浙江 欣靈 支 2
7 傳感器 廣州 PT100（鉑金電阻） 支 2
8 空氣加熱管 江蘇 迅熱 支 1
9 水加熱管 江蘇 迅熱 支 1
10 噴淋水泵 廣東 森森 臺 1
11 噴頭/噴淋桿 武漢 尚測自制 套 1
12 卡箍 武漢 尚測自制 個 96
13 電子鎮流器 荷蘭 飛利浦 支 4
14 熱繼電器 浙江 正泰5-8A 支 1
15 溫度傳感器 廣州 PT100（鉑金電阻） 支 1
16 交流繼電器 浙江 正泰22V 只 1
17 固態繼電器 浙江 美格爾40A 只 2
注：以上配置中的材料可能會因為市場原因及技術升級換代等原因導致無法采購，設備生產方可以根據市場情況予以更換，但更換的產品應不低于以上清單中的技術要求和品牌檔次。
十二、設 備 使 用 環 境：
1. 保證設備正常使用性能環境條件：（確保降溫速率及極限溫度）環境溫度：15~35℃；
2. 周圍不應有高濃度粉塵、易燃易爆氣氛存在；
3. 電壓AC 220V±10V；頻率：50Hz±1%；
4. 兩相三線制
5. 地面承重及要求：場地地面承重要求≥100kg/㎡（針對樓上場地，非常重要），地面要求平整。
6. 通道要求：按技術方案書中試驗箱外形尺寸能夠通過。（非常重要）
