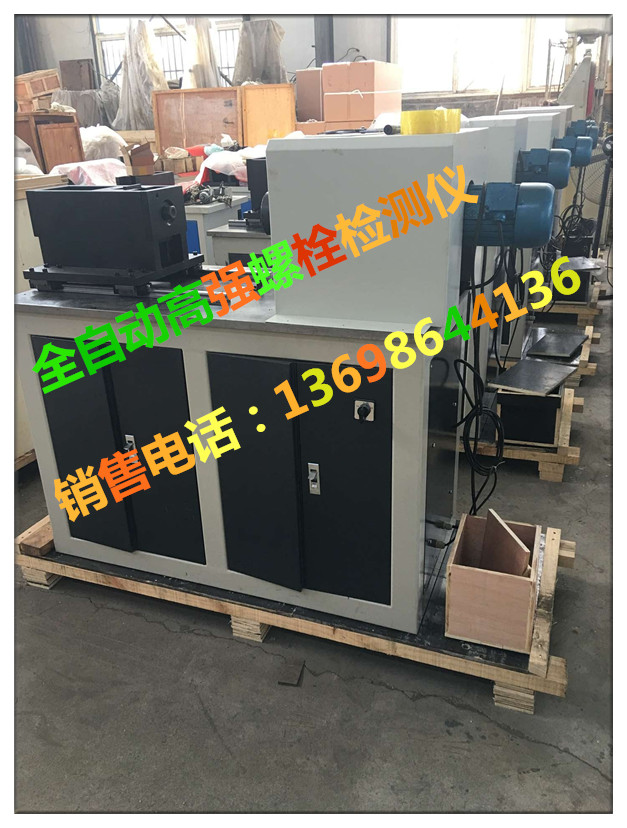

2017新款 全自動高強螺栓檢測儀 YJZ-500D
- 一、主要用途簡介：
? 該檢測儀根據GB50205-2001《鋼結構工程驗收規范》有關要求設計制造，可對大六角頭高強螺栓連接副(M12，M16,M20,M22,M24,M27,M30)的軸力、扭矩、扭矩系數、進行檢測，顯示并打印。該設備所有運行動作均由程序自動控，擺線針輪減速機自動加載，當軸力達到標準規定的值后，檢測儀發出蜂鳴聲并記錄檢測數據，設備停留1秒鐘后自動反轉松開試樣，同時檢測儀根據檢測的軸力和扭矩自動計算出扭矩系數并且自動顯示出來；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩、平均扭矩系數、標準偏差和變異系數等；控制系統能對32組數據進行循環更新存儲并能隨時讀出和打印。是批量檢測大六角型檢測儀扭矩系數的最理想設備。
具有參數備份和恢復功能，自動標定功能，根據高強螺栓的檢測要求還設置了峰值保持的監測以及傳感器過載保護提示等功能。為了便于用戶能與計算機聯機設置了RS232接口；可將數據傳送到計算機，進行進一步的處理后，打印出報告（需特殊訂貨）。?
二、技術參數：
電壓： 控制系統220V AC；電機AC 380V
電機功率：0.37KW
電機轉速：0.5r/min
軸力檢測范圍：20-500kN
扭矩檢測范圍：10-2000Nm
螺栓規格：M16-M30
螺栓長度：60mm-280mm
試驗精度：軸力±1.0% 扭矩±1.0%
三、配置清單：
產品型號：YJZ-500D
名 稱 單位 數量
試驗主機含控制器 臺 1
控制器電源線 根 1
控制信號線 根 1
軸力傳感器500KN(已裝在設備上) 只 1
軸力傳感器信號線 根 1
扭矩傳感器2000 N.m 只 1
扭矩傳感器信號線 根 1
重力套筒27、34、36、41、46、50 件 1
螺栓外擋板 16、20、22、24、27、30 件 1
螺栓內擋板16、20、22、24、27、30 件 1
防轉插板16、20、22、24、27、30 件 1
合格證 份 1
說明書 份 1
裝箱單 份 1
