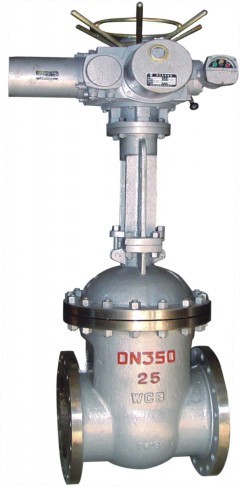

一、Z941H型電動閘閥產品概述
Z941H型電動閘閥具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種最常用的截斷閥，用于截斷或接通管路中的介質。
丹佛斯閥門系引進設備配套用閥門的專業生產廠家，多年從事進口閥門的國產化工作，并不斷吸收國外先進的閥門技術，在設計、制造和質量控制等方面積累了豐富的經驗。
針對國內閘閥普遍存在的問題，開發了具有如下特點的法蘭連接鋼制閘閥。
①符合國內外先進標準的要求，密封可靠，性能優良。
②閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④可采用多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
⑤開發了PN1.0MPa的低壓碳鋼閘閥，可替代鐵制閘閥，有效地解決了鑄鐵閘閥殼體易凍裂、閘板易脫落、閥桿易銹蝕，密封性能不可靠等問題。
⑥開發了PN1.0MPa的低壓不銹鋼系列閘閥，能適用于各種腐蝕性介質工況，降低成本，節約材料。
二、Z941H型電動閘閥產品用途
法蘭連接鋼制閘閥適用于公稱壓力PN1.0～16.0MPa，工作溫度-29～425℃(碳鋼)及-40～200℃(不銹鋼)的名種管路上，用于截斷或接通管路中的介質。
通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動。
三、Z941H型電動閘閥標準規范
設計與制造 結構長度 壓力-溫度等級 連接法蘭 試驗與檢驗
GB12234 GB1221 GB9131、
JB/T74、
HGJ67 JB/T74～90、
GB9112～9131、
HGJ44～76 JB/T9092
四、Z941Y型電動閘閥型號、材料及主要參數
主
要
零
件
材
料 閥體、閥蓋、閘板 WCB ZG1Cr18 Ni9Ti CF8
(304) CF3
(304L) ZG1Cr18 Ni12Mo2Ti CF8M
(316)
密封面 Cr13或
硬質
合金 本體(W)或硬質合金(Y)
閥桿及內件 2Cr13 1Cr18 Ni9Ti 0Cr19Ni9
(304) 00Cr19Ni11
(304L) 1Cr18 Ni12Mo2Ti 0Cr17Ni12Mo2
(316)
填料 柔性石墨
墊片 不銹鋼纏繞墊片
適用工況 適用介質 水、
蒸汽、
油品等 硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕性介質
適用溫度 -29～425℃ -40～500℃
五、Z941H型電動閘閥主要連接尺寸: <, TR> 65 410 260 203 165 11, 0 97 48 8-30 855 590 371 365 DZW30A 300 0.75 154
80 470 290 230 190 160 116 64 8-34 1016 590 371 365 DZW45A 450 1.1 233
100 550 360 292 245 190 138 66 8-41 1099 810 515 470 DZW60A 600 1.5 348
125 650 385 318 270 205 170 76 12-41 1160 830 450 470 DZW90 900 2.2 -
150 750 440 360 305 240 190 82 12-48 1240 830 450 550 DZW120 1200 3.0 -
200 832 535 440 380 305 245 92 12-54 - 870 565 320 DZW180 1800 4.0 -
250 991 670 572 508 380 319 110 16-58 - 870 565 230 DZW250 2500 5.5 -
