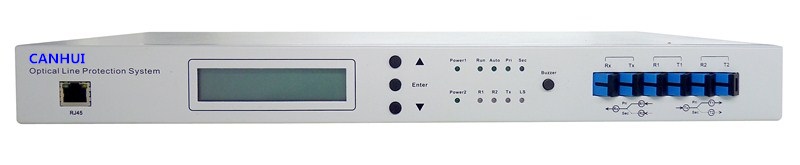

- 光線路保護系統由光線路保護設備（OLP-Optical Line Protection）和操作維護終端組成，可以實現光功率監測、光路自動切換以及網絡管理等功能。在光通信網絡中，OLP實時監測工作光纖和備用光纖上的光功率，當監測到當前工作光纖上的光功率值低于設定的切換門限時，發出告警提示并自動切換到備用光纖,從而實現對光傳輸系統線路的保護。OLP可以簡單、經濟地構成各種通路、干線的保護方案，也可以對各種需要光路切換的網絡進行保護，從而組建一個無阻斷、高可靠性、安全靈活、抗災害能力強的光通信網。
光路保護系統組成如下圖所示：
? 系統特性
縮短通訊中斷時間，提高維護效率，極短時間內自動恢復通信
減少線路故障造成的各種損失
增加傳輸網絡的可靠性，提高運營商的服務質量
在保證業務無阻斷的前提下任意調度主備工作路由(線路檢修、割接調度)
實時監測主備光纖光功率
支持整個系統的遠近程控制，方便對設備的管理、維護
具備透明傳輸性
性能指標:
參數 單位 型號（CH-OLP）
監測方式 1:1保護 1+1保護 1-1保護
功率范圍 dBm -50~23
In校準波長 nm 1310/1550
回波損耗 dB ≥ 55
插入損耗 dB ≤1.2
波長相關損耗 dB ≤0.25
偏振相關損耗 dB ≤0.05
準確度 dB ±5%
分辨率 0.01
光纖連接口 SC/PC(特殊類型可制)
掉電狀態 保持或切換到備通道
工作電源 DC：36~72V、AC：85~265V
環境條件 ℃ 工作溫度 0 ～ 55℃ 工作濕度 ≤ 85％
外形尺寸 mm 19寸1U標準機箱（483x230x44.5）
訂購信息: CH-OLP-A-B-C-D-E
A B C D E
監測方式 工作波長 光纖類型 工作電源 連接頭
1:1:1:1保護
1+1:1+1保護
1-1:1-1保護 850:850nm
1310:1310nm
1550:1550nm
1310/1550:1310/1550nm
X:其他 SM:SM,9/125um
M5:MM,50/125um
M6:MM,60.5/125um
(SM:單模 MM:多模) A:單電源220V
D:單電源48V
AA:雙電源220V
DD:雙電源220V
AD:雙電源220V、48V
X:其他 FP:FC/PC
FA:FC/APC
SP:SC/PC
SA:SC/APC
STP:ST/PC
LP:LC/PC
LA:LC/APC
X:其他
