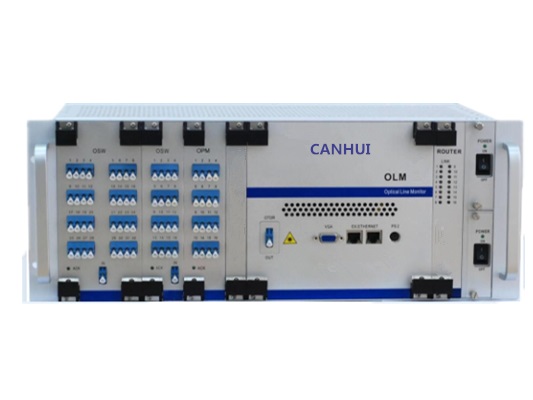

- OLM光纜監測系統是由光時域反射儀（OTDR)、光功率采集儀（OPM）、光開關（OSW）、穩定光源（OLS）組合成的光纜監測系統，對光纜鏈路進行實時監測，給光纜維護提供光纜性能、故障告警、故障定位等維護信息，是光纜維護的理想選擇 OLM光纜監測系統組成如下圖所示： 性能指標: 參數 單位 OTDR模塊 （光時域反射儀） 工作波長 nm 1550 or 1625 事件盲區 m ≤5 衰減盲區 nm ≤10 動態范圍 dB 50(max) 衰減讀出分辨率 dB 0.001 線性度 dB 0.04 群折射率設置范圍 1.300000~1.700000 距離分辨率 m 0.1 脈寬 ns~us 5~30 光纖連接口 LC/PC(可特殊訂制) 工作環境 ℃ 工作溫度 0 ～ +50 工作濕度 ≤ 85％ 功耗 W <20 參數 單位 OPM模塊 (光功率采集儀) 工作波長 nm 1310±20nm，1550±20nm，1625nm±20nm 功率范圍 dBm +23~-50 分辨率 dB 0.1 穩定度 dB ±0.1 回波損耗 dB ≥45 光纖連接口 LC/PC(可特殊訂制) 監控光通道數 按需選擇8、16、32個光通道并可擴充 工作環境 ℃ 工作溫度 0 ～ +50 工作濕度 ≤ 85％ 功耗 W <5 參數 單位 OSW模塊 （光開關） 插入損耗 nm Typ: 0.6 Max: 1.2 工作波長 dBm 1310±20nm，1550±20nm，1625nm±20nm 光通道數 按需選擇8、16、32個光通道并可擴充 重復性 dB ≤±0.02 回波損耗 dB ≥50 信道干擾 dB ≥ 70 光纖連接口 LC/PC(可特殊訂制) 開關時間 ms ≤9（相鄰通道） 使用壽命 次 ≥ 107 工作環境 ℃ 工作溫度 -20 ~ +70 工作濕 度 ≤ 85％ 功耗 W <5 參數 單位 OLS模塊 （穩定光源） 工作波長 nm 1310±20nm，1550±20nm，1625nm±20nm 輸出光功率 mw 1 光通道數 按需選擇8、16、32個光通道并可擴充 光纖連接口 LC/PC(可特殊訂制) 穩定性 dB ≤±0.1 工作環境 ℃ 工作溫度 0~+50 工作濕 度 ≤ 85％ 功耗 W <5
