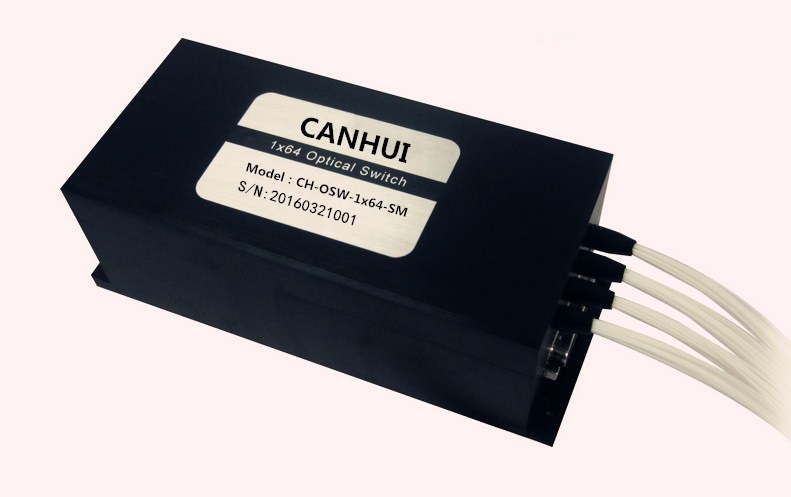

- CH-OSW1×N光開關是一種具有切換光路作用的功能器件設備。光纖傳輸系統中、用于多路光監控、LAN、多光源/探測器換接以及以太網絡的保護轉換等。在光纖測試系統中，主要用于光纖及光纖器件測試，網絡測試，野外光纜測試，光纖傳感多點監控系統。
性能指標：
參數（Parameters） 單位（Unit） 型號（CH-OSW-1×N）
插入損耗（Insertion Loss） dB N≤16 N≤64 N≤128
Typ: 0.6 Max: 1.2 Typ: 1.0 Max: 1.6
波長范圍（Wavelength Range） nm 532~1064 1260 ~ 1650
In測試波長（Test Wavelength） nm 532/650/780/850 1310/1490/1550/1625
回波損耗（Return Loss） dB MM ≥ 35 SM ≥ 50
信道干擾（Crosstalk） dB MM ≥ 70 SM ≥ 70
偏振相關損耗（PDL） dB ≤0.05
波長相關損耗（WDL） dB ≤0.25
溫度相關損耗（TDL） dB ≤0.30
重復性（Repeatability） dB ≤±0.02
工作電壓（Operating Voltage） V 5.0
使用壽命（Lifetime） 次 ≥ 107
開關時間（Switching Time） ms ≤9（相鄰通道）
傳輸光功率（Optical Power） mW ≤500
工作溫度（Operating Temperature） ℃ -20 ~ +70
存儲溫度（Operating Temperature） ℃ -40 ~ +85
相對濕度（Relative Humidity） % 5 ~ 95
控制方式（control mode） TTL 或 RS-232 或 I2C
外形尺寸（Dimension） mm 135x40x32(N≤16) 135x64x32(N≤16)
184x78x66(N≤64) 184x156x66(N≤128)
TTL電平管腳配置
DB-9 公頭：
Pin 引腳 名稱 I / O 描述
1 D0 Input D0~D3為通道選擇數據位，D0為低位，D3為高位。
2 D1 Input
3 D2 Input
4 D3 Input
5 /RESET Input 低電平復位（0通道），高電平數據位有效。
6 /READY Output 低電平通道切換完成，高電平通道正在切換。
7 ERROR Output 低電平正常，高電平表示有故障或錯誤發生。
8 GND Input 電源公共地
9 +5VDC Input 電源電壓：+5V±5% 電流：500mA
DB-15 公頭：
Pin 引腳 名稱 I / O 描述
2 D0 Input D0~D4為通道選擇數據位，D0為低位，D4為高位。
3 D1 Input
4 D2 Input
5 D3 Input
6 D4 Input
11 /RESET Input 低電平復位（0通道），高電平數據位有效。
7 /READY Output 低電平通道切換完成，高電平通道正在切換。
8 ERROR Output 低電平正常，高電平表示有故障或錯誤發生。
1, 9 GND Input 電源公共地
15 +5VDC Input 電路板電源電壓：+5V±5% 電流：50mA
12 VM Input 電機電源電壓：+5V±5% 電流：900mA
10，13, 14 NA
訂購信息: CH-OSW-1×A-B-C-D-E-F-G
A B C D E F G
通道數 光纖類型 控制方式 測試波長 保護套管 光纖長度 連接頭
N:1~128 SM:SM,9/125
M5:MM,50/125
M6:MM,62.5/125
X:其他 T:TTL
R:RS-232
I:I2C
X:其他 850:850nm
1310:1310nm
1550:1550nm
1310/1550:1310/1550nm
X:其他 25:250um
90:900um
X:其他 05:0.5m±5cm
10:1m±5cm
15:1.5m±5cm
X:其他 OO:無
FP:FC/PC
FA:FC/APC
SP:SC/PC
SA:SC/APC
STP:ST/PC
LP:LC/PC
LA:LC/APC
X:其他
