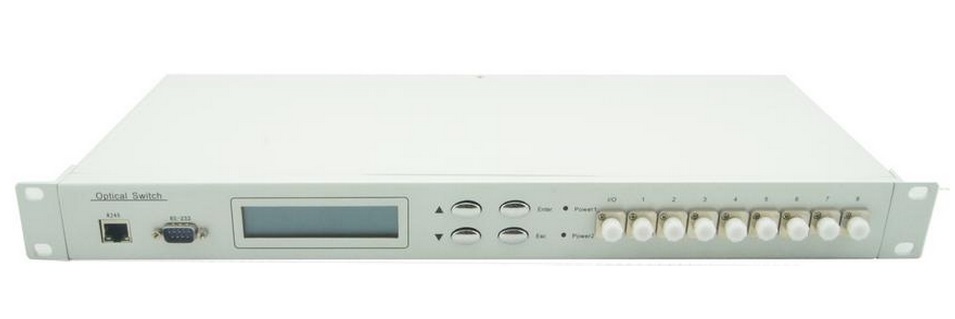

- 產品特點
（1）、具有插入損耗小，切換速度快等特點。
（2）、電源設計可拔插方式、方便更換維護。
（3）、采用 LCD 顯示屏，非常直觀的顯示光路狀態，方便用戶的操作。
（4）、可通過面板按鍵和串口指令兩種方式進行光路切換設置。并可通過串口指令鎖定按鍵操作。
性能指標：
參數（Parameters） 單位（Unit） 型號（CH-FSW-1×N）
插入損耗（Insertion Loss） dB N≤16 N≤64 N≤128
Typ: 0.6 Max: 1.2 Typ: 1.0 Max: 1.6
波長范圍（Wavelength Range） nm 532~1064 1260 ~ 1650
In測試波長（Test Wavelength） nm 532/650/780/850 1310/1490/1550/1625
回波損耗（Return Loss） dB MM ≥ 35 SM ≥ 50
信道干擾（Crosstalk） dB MM ≥ 70 SM ≥ 70
偏振相關損耗（PDL） dB ≤0.05
波長相關損耗（WDL） dB ≤0.25
溫度相關損耗（TDL） dB ≤0.30
重復性（Repeatability） dB ≤±0.02
工作電壓（Operating Voltage） V AC：85~265V 或 DC:36~72V
使用壽命（Lifetime） 次 ≥ 107
開關時間（Switching Time） ms ≤9（相鄰通道）
傳輸光功率（Optical Power） mW ≤500
工作溫度（Operating Temperature） ℃ -20 ~ +70
存儲溫度（Operating Temperature） ℃ -40 ~ +85
相對濕度（Relative Humidity） % 5 ~ 95
程控接口（Programmable interface） RS45、RS232
外形尺寸（Dimension） mm 19寸標準1U
（483x230x44.5） 19寸標準2U
（483x230x89）
19寸標準3U
（483x230x133.5） 19寸標準4U
（483x230x178）
訂購信息: CH-FSW-1×N-A-B-C-D-E
A B D D E
通道數 光纖類型 測試波長 連接適配器 工作電源
N:1~128
X:其他 SM:SM,9/125
M5:MM,50/125
M6:MM,62.5/125
X:其他 850:850nm
1310:1310nm
1550:1550nm
1310/1550:1310/1550nm
X:其他 OO:None
FP:FC/PC
FA:FC/APC
SP:SC/PC
SA:SC/APC
STP:ST/PC
LP:LC/PC
LA:LC/APC
X:其他 A:單電源220V
D:單電源48V
DD:雙電源220V
AA:雙電源48V
AD:雙電源220V、48V
