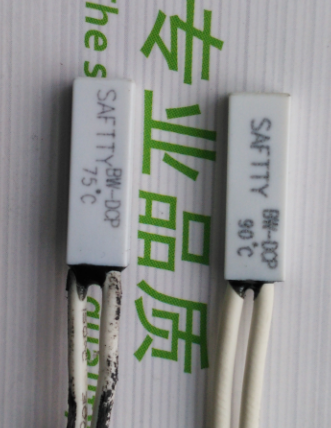

BW-DCP系列小尺寸熱保護器，BW-DCP系列小尺寸溫控開關，BW-DCP系列小尺寸溫控器
- 用 途：
- 產品廣泛應用于鎳氫、鎳鉻、鋰離子、鋰聚合物等可充電電池組、電動工具、吸塵器、電加熱器具（電熱毯、電磁爐、直發器、電加熱棒等）、分馬力電機、水泵、鎮流器、變壓器、開關電源等產品....
- BW-DCP系列小尺寸熱保護器，BW-DCP系列小尺寸溫控開關，BW-DCP系列小尺寸溫控器，BW-DCP系列小尺寸溫度開關
一： 產品用途
BW-DCP系列熱保護器是一種單刀單擲開關。通常其動作溫度范圍為40℃-145℃，BW-DCP系列熱保護器具有超小體積、感溫速度快、動作靈敏、安全可靠、交直流特性好、壽命長等特點，產品廣泛應用于鎳氫、鎳鉻、鋰離子、鋰聚合物等可充電電池組、電動工具、吸塵器、電加熱器具（電熱毯、電磁爐、直發器、電加熱棒等）、分馬力電機、水泵、鎮流器、變壓器、開關電源等產品....
二： 產品特點與效益 Features
提供符合中國及國際產品檢測機構要求的產品，BW-DCP系列熱保護其的每一種脫跳溫度都經過嚴格檢查，保證雙金屬片的快速脫跳性能，同時采用先進的制造工藝，每只產品在出廠前都經過溫度校準和質量測試，使產品性能持久不變，同時多種連接方式配合不斷改進的速動雙片的接通/斷開結構，可以滿足客戶個性化的需求。
三： 性能
1，產品性能符合標準：
DIN EN60730-1、DIN EN60730-2-9、UL873：2001、
GB/T14536.1-2008、GB/T14536.10-2008；
2，產品額定電氣參數及觸點形式：
產品可用于 6A/AC250V及5A/DC24V電路工作,并有常閉和常開兩種觸點形式配置。
3，額定動作溫度
產品的標準動作溫度和允許公差應符合表1中的動作溫度規格的要求；客戶有特殊要求的除外。
四：電氣強度
1，產品在分斷狀態時觸點之間應能承受AC500V,歷時1min而無擊穿閃絡現象;
2，產品引線（端子）與外殼之間能承受AC1500V,歷時1min而無擊穿閃絡現象;
3，絕緣電阻
在正常條件下, 引線（端子）與外殼之間的絕緣電阻在100MΩ以上。(所用表計為DC500V兆歐表)
熱分斷后的觸點之間的絕緣電阻在2MΩ以上。
4，接觸電阻
接通狀態下的產品接觸電阻應小于50mΩ。
5，引線(端子)拉力測試
產品的兩引線(端子)應能承受30N的靜拉力并保持1分鐘,而不斷裂或松動.
6，耐低溫試驗
產品在-40℃的恒溫箱中放置2小時，取出放置2小時后測溫, 產品的額定動作溫度和復位溫度值應在標稱允差內。
7，耐高溫試驗
產品在比最大工作溫度高30℃的恒溫箱中放置16小時，取出放置2小時后測溫, 產品的額定動作溫度和復位溫度值應在標稱允差內。
8，極限短路試驗
產品在串接RL1-15A熔斷器的電路中承受200A的極限短路電流時，應不引起包裹在保護器上的棉花燃燒。
9，耐潮濕試驗
產品在40℃±3℃、相對濕度90%～95%的恒溫箱中放置48小時，端子與外罩之間的絕緣電阻在10MΩ以上。
10，跌落試驗
將產品從700mm的高度,自由跌落在水泥平面或其它堅固的水平面上，產品的溫度性能不應超過初始值的±5℃或±5%℃(兩者值取最大值)。
11，耐久性
產品-電動機組合體堵轉18天后，電動機可通電運行，無危險性損傷且附件無故障。
12，產品在額定電壓、電流條件下,外加熱源使其動作10,000次后，保護器應能正常通斷。
五：其它事項
溫度檢測
溫度檢測用熱空氣檢測法，動作溫度檢測的升溫速率應控制為1℃/1min;用指示燈顯
示通斷狀態，通過產品的電流不得超過0.1A。
產品在安裝使用時不能承受大的沖擊.
如客戶對動作、復位溫度及導線規格有特殊要求，可以另行協商。
以上是BW-DCP系列小尺寸熱保護器產品的技術參數，由中海寧溫控開關專家提供，僅供參考！更多BW-DCP系列小尺寸熱保護器產品信息盡請關注 深圳市中海寧電子科技有限公司 www.guoyuexing.com
