- 一、產品簡介。
繼電器存在的主要問題是觸點燒蝕，目前我司沒有專業的設備對繼電器性能進行檢測，擬增加繼電器可靠耐久試驗臺；機根據設置參數控制程控電源逐漸增加繼電器線圈供電電壓，檢測繼電器是否導通，導通時刻記錄線圈供電電壓，控制程控電源逐漸從額定電壓降低，記錄繼電器斷開時刻的電壓值，設定電子負載為繼電器額定電流。
二、產品執行標準。
QDYC JA2609-2015 《汽車通用繼電器技術條件》
QC/T413-2002 《汽車電氣設備基本技術條件》
三、產品檢測項目。
吸動電壓、釋放電壓 ：機根據設置參數控制程控電源逐漸增加繼電器線圈供電電壓，檢測繼電器是否導通，導通時刻記錄線圈供電電壓，控制程控電源逐漸從額定電壓降低，記錄繼電器斷開時刻的電壓值；
觸點壓降：設定電子負載為繼電器額定電流，發送指令接通繼電器，使用電壓降測量模塊測量繼電器觸點前后壓降；
絕緣耐壓性：各互不連接的導電零部件之間及導電零部件對機殼之間應能耐受50hz， 550V正弦波形電壓歷時1min的試驗，絕緣不被擊穿。
四、產品參數。
交流電壓0.05~5kV，輸出功率0.5kVA，波形為正弦波，失真度≤3%，電壓、電流表精度為讀值的1.5%；
模塊電壓量程為300mV，在40℃時測量誤差≤0.15mV，在0~55℃范圍內測量誤差≤0.6mV；
耐久試驗次數１～999999次，觸點壓降0~999mV，精度±5mV，吸合釋放電壓0~20V DC；

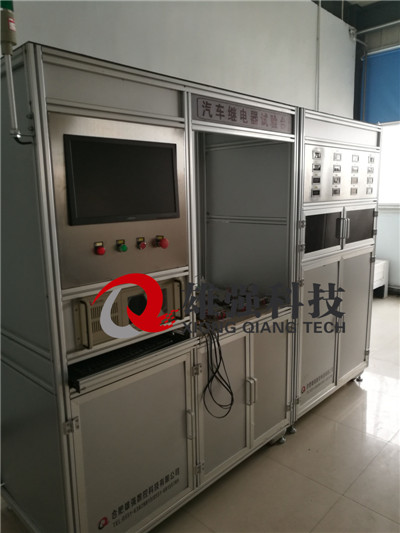

五、產品構成。
控制柜：800mm*700mm 操作臺：1800mm*1200mm
負載箱：900mm*700mm 控制軟件
