膠管軟管耐火性燃燒試驗機
- 用 途：
- 膠管耐火性燃燒試驗機符合GB/T 21477-2008 / ISO 15540：1999《船舶與海上技術 軟管組件的耐火性能試驗方法》。 本試驗用于測定公稱通徑不小于100mm軟管組件耐火性能的試驗方法。 該試驗用于證明在GB/T 21476-2008 / ISO 15541：1999《船舶與海上技術 軟管組件的耐火性能試驗臺要求》

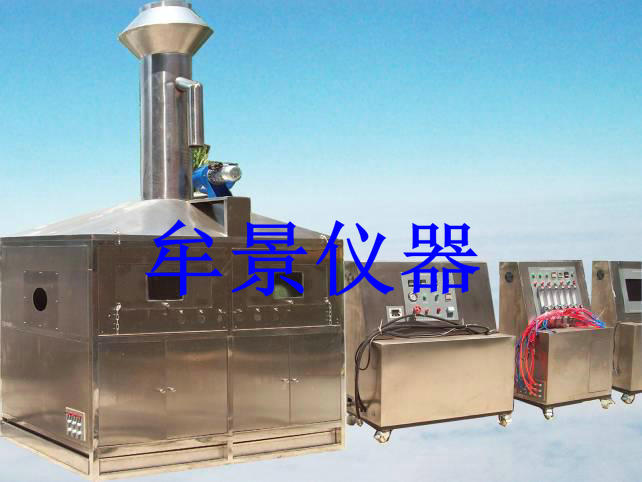

- MU3241膠管耐火性燃燒試驗機
一）依據和用途
膠管耐火性燃燒試驗機符合GB/T 21477-2008 / ISO 15540：1999《船舶與海上技術 軟管組件的耐火性能試驗方法》。
本試驗用于測定公稱通徑不小于100mm軟管組件耐火性能的試驗方法。
該試驗用于證明在GB/T 21476-2008 / ISO 15541：1999《船舶與海上技術 軟管組件的耐火性能試驗臺要求》
所規定的試驗臺上施加一段時間火焰后，甚至在承受試驗壓力時，軟管組件具有連續緊密性。
試驗介質為水。作為試件軟管長度不小于500mm。
二）膠管耐火性燃燒試驗機設備主要技術規格及參數：
1、試驗箱管道系統：
1）試驗進水溫度和出水溫度實時監控。
2）進水壓力表、試驗管道內部壓力表各1個，刻度精度為1％。
3）調節壓力裝置1套，進水端裝有壓力調節裝置，水壓可調。
4）進水、出水管道安裝有截止閥，以防止進出水倒流。
5）管道密封裝置1套。
6）管道全部采用管徑DN25的不繡鋼水管安裝。
7）系統增壓泵1臺，可調水壓最大至1.2Mpa（約12bar），主要控制管道內部的進水壓力。系統工作時，工作壓力5±0.2bar。
8）施加火焰溫度：試驗持續時間在試件達到試驗溫度(火焰溫度)，即兩個測量點的溫度都達到試驗溫度時開始計算。
測量點1水溫應為（80±2）℃，測量點2水溫應為最大85℃，測量點3和4處的火焰溫度為（800±50）℃。（詳見下圖。），
火焰長度與寬度均應符合GB/T 21477-2008 / ISO 15540
9）水流速可控制，如果測量點2水溫大于85度，水泵轉速需提高，并且系統報警，
如果持續大于85度10秒鐘（時間可調整），系統自動切斷火焰燃燒裝置。
10）夾持管子固定試驗管子裝置1套。（不是一套，是根據安能提供的不同類型的膠管，分別配置不同的管接頭裝置）
11）試驗箱上端安裝抽風系統。（抽風管長度應滿足安裝要求）
12）試驗箱容積(mm)：寬╳深╳高: 1600 ╳ 1000 ╳ 1400(加抽風系統總高約3500)。
13）設備需配有急停按鈕，即拍下急停按鈕，火焰燃燒將被切斷
膠管耐火性燃燒試驗機控制系統：
1）燃氣流量采用流量計控制，流量計0.5~5L/min一個，介質丙烷，精度為2％；
2）噴燈（如右圖）直徑為35mm ，共8個（噴燈內徑為1mm），以4個為1組單獨控制；
燃燒角度方向可隨意調節，各噴燈間距80mm~120mm之間可調；
3）噴燈的擺放為橫向2排，縱向4排；
4）藍色火焰高度為55mm，火焰總高度為175mm，火焰大小可調；
5）自動點火功能；
6）燃氣：純度不低于95％的丙烷（自備）；
7）燃燒計時器：0~99.99（h/m/s），精確到0.1S，燃燒時間可隨意設定；
8）試驗試樣溫度測試點6組，其中2組為量熱塊，位置可調，溫度顯示采用切換顯示方式；
9）控制箱容積：寬╳高╳深: 330 ╳ 550 ╳ 330mm
