對夾式氣動蝶閥

  • 這真不是您需要的產品？
  • 品　　牌：
  • 東洋
  • 主要規格：
  • DN100
  • 用　　途：
  • 水系統

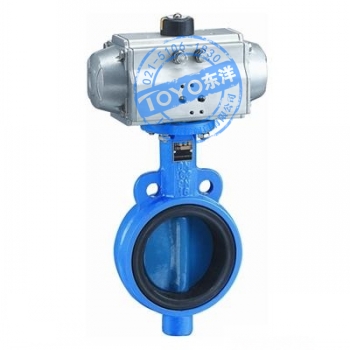

    • D671X對夾式氣動蝶閥產品概述

      我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

      特點
      1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
      2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
      3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
      4、蝶板采用框架結構，強度高，過流面積大，流阻小。
      5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
      6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
      7、本閥結構獨特，操作靈活，省力，方便。

      標準參數表



      公稱通徑

      50mm~1200mm

      法蘭標準

      ISO7005-2 1988

      最大工作壓力

      1.6MPa

      殼體試驗壓力

      1.5 倍工作壓力

      密封試驗壓力

      1.1 倍工作壓力

      工作溫度范圍

      		 NBR 閥座 -10oC~80 o C 、 EPDM 閥座 -20oC~120oC

      允許長期使用溫度

      NBR 閥座 0oC~60 o C 、 ,EPDM 閥座 0oC~100oC

      材料

      ( 見《可選材料表》部分 )

      結構尺寸

      ISO5752-88

      驅動型式

      手柄

      50mm~300mm

      蝸輪

      50mm~1200mm

      氣動

      50mm~1200mm

      電動

      50mm~1200mm

      表面處理

      環氧聚酯涂料 、 尼龍 11 、 烤漆



      采標目錄



      項目名稱

      采用標準

      可選標準

      設計制造驗收

      GB/T12238-1989

      ISO/DIN10631-91

      閥門結構長度

      GB/T12221-1989

      ISO5752-88

      閥門法蘭連接

      GB9113-1988

      ISO7005. 2

      閥門檢驗

      GB/T13927-1992

      ISO/DIN5208-87

      閥門標志

      GB12220-1989

      ISO5209-87

      驅動裝置連接

      GB12223-1989

      ISO/DIN5211-89

      閥門供貨要求

      GB/T12252

      ————



      注：蝶閥不僅符合 ISO,GB 標準，同時也兼容世界其它國家標準

      可選材料



      主要零部件

      材質

      適用規格

      主要零部件

      材質

      適用規格

      閥體

      球墨鑄鐵

      灰鑄鐵

      鑄鋼

      不銹鋼

      50mm~1200mm

      50mm~1200mm

      50mm~300mm

      50mm~300mm

      閥桿

      不銹鋼 410

      不銹鋼 316

      不銹鋼 304

      碳鋼鍍鎳磷

      50mm~1200mm

      50mm~1200mm

      50mm~1200mm

      50mm~1200mm

      閥板

      不銹鋼 CF8

      不銹鋼 CF8M

      球墨鑄鐵鍍鎳磷

      球墨鑄鐵覆尼龍

      50mm~600mm

      50mm~600mm

      50mm~1200mm

      50mm~1200mm

      閥座

      丁腈橡膠 NBR

      乙丙橡膠 EPDM

      氟橡膠 VITON

      硅橡膠 SEP

      耐熱 EPDM

      耐磨 EPDM

      PTFE

      50mm~1200mm

      50mm~1200mm

      50mm~1200mm

      50mm~1200mm

      50mm~1200mm

      50mm~1200mm

      50mm~600mm



      密封副適用介質， 溫度推薦



      密封副材質

      適用溫度

      介質類型及適用程度

      突出特性

      淡水

      海

      水

      鹽

      類

      強

      堿

      弱

      堿

      強

      酸

      弱

      酸

      天

      然

      氣

      醇

      類

      空

      氣

      蒸

      汽

      油

      類

      食

      品

      閥座

      丁腈

      -12oC~82oC

      A

      A

      A

      B

      A

      D

      B

      A

      C

      A

      D

      A

      B

      耐油

      三元乙丙

      -35oC~135oC

      A

      A

      A

      A

      A

      C

      A

      B

      B

      A

      A

      C

      A

      耐老化

      耐腐蝕三元乙丙

      -35oC~160oC


      A


      A


      A


      A


      A


      A


      A


      B


      B


      A


      A


      C


      A

      耐腐蝕 、 耐老化

      氟橡膠

      -23oC~135oC

      A

      A

      A

      A

      A

      C

      A

      A

      C

      A

      A

      A

      A

      耐高溫 、 耐腐蝕

      聚四氟乙烯

      -10oC~150oC

      A

      A

      A

      C

      A

      A

      A

      A

      A

      A

      A

      A

      A

      耐腐蝕 、 耐高溫

      蝶板

      球鐵電鍍

      -30oC~350oC

      B

      D

      C

      D

      C

      D

      C

      B

      A

      B

      A

      A

      C

      耐熱

      球鐵尼龍覆層

      -30oC~100oC


      A


      A


      A


      A


      A


      D


      A


      A


      C


      A


      D


      A


      A

      抗蝕 、 耐磨

      鋁青銅

      -273oC~232oC

      A

      B

      C

      D

      C

      D

      B

      A

      A

      A

      A

      A

      C

      耐熱 、 耐腐蝕

      不銹鋼

      -268oC~316oC

      A

      B

      C

      C

      B

      C

      A

      A

      A

      A

      A

      A

      A

      耐高溫 、 耐腐蝕



      A 非常適用 B 適用 C 有限適用 D 不適用

      連接尺寸



      公稱通徑 結構長度
      (標準值)      		 外形尺寸
      (參考值)      		 連接尺寸
      (標準值)
      0.6MPa 1.0MPa 1.6MPa
      毫米 英寸 L H H0 A B D0 n-d D0 n-d D0 n-d
      50 2 43 63 315 180 65 110 4-14 125 4-18 125 4-18
      65 21/2 46 70 330 180 65 130 4-14 145 4-18 145 4-18
      80 3 46 83 390 245 72 150 4-18 160 8-18 160 8-18
      100 4 52 105 431 240 72 170 4-18 180 8-18 180 8-18
      125 5 56 115 455 240 72 200 8-18 210 8-18 210 8-18
      150 6 56 137 626 350 93 225 8-18 240 8-22 240 8-22
      200 8 60 164 720 350 93 280 8-18 295 8-22 295 12-22
      250 10 68 206 800 550 350 335 12-18 350 12-22 355 12-26
      300 12 78 230 860 600 350 395 12-22 400 12-22 410 12-26
      350 14 78 248 883 600 350 445 12-22 460 16-22 470 16-26
      400 16 102 289 972 600 350 495 16-22 515 16-26 525 16-30
      450 18 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
      500 20 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
      600 24 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
      700 28 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
      800 32 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
      900 36 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
      1000 40 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
      1200 48 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48
