一、產品概述

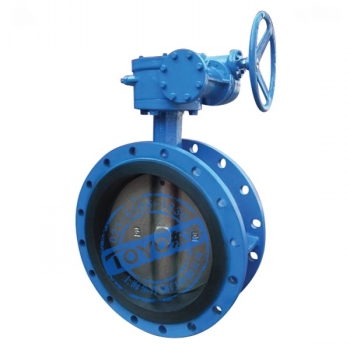

我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。 二、特點
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
三、主要結束參數
公稱通經DN（mm)
50～2000
50～1600
公稱藥理PN（MPa)
0.6
1.0
1.6
密封試驗(MPa)
0.66
1.1
1.76
強度試驗(MPa)
0.9
1.5
2.4
適用溫度
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動
四、主要零部件材料
零件名稱
材料
閥體
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
閥軸
2Cr13
密封圈
丁腈耐油橡膠
填料
柔性石墨
五、執行標準
制造標準
GB/T122387-89
法蘭標準
GB9113-2000、GB17241.6-1998
結構長度標準
GB12221-89
檢驗標準
GB/T13927-92
六、FBPX(D642X)-6/10/16氣動軟密封蝶閥主要外形連接尺寸單位：mm
DN
主要外形連接尺寸
法蘭尺寸和螺栓孔尺寸
L
H
H1
A
B
0.6MPa
1.0MPa
1.6MPa
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d
50
108
82.5
338
180
65
140
110
88
4-14
185
125
99
4-18
165
125
99
4-18
65
112
92.5
358
180
65
160
130
108
4-14
185
145
118
4-18
185
145
118
4-18
80
114
100
413
245
72
190
150
124
4-18
200
160
132
8-18
200
160
132
8-18
100
127
110
428
240
72
210
170
144
4-18
220
180
156
8-18
220
180
156
8-18
125
140
125
444
240
72
240
20
174
8-18
250
210
184
8-18
250
210
184
8-18
150
140
142.5
553
350
93
265
225
199
8-18
285
240
211
8-22
285
240
211
8-22
200
152
170
678
350
93
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
250
165
192.5
742
550
350
375
335
309
12-18
395
350
319
12-22
405
355
319
12-26
300
178
222.5
803
600
350
440
395
363
12-22
445
400
370
12-22
460
410
370
12-26
350
190
252.5
866
600
350
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
400
216
282.5
940
600
350
540
495
463
16-22
565
515
480
16-26
580
525
480
16-30
450
222
307.5
995
750
380
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
500
229
335
1058
750
380
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
600
267
390
1163
750
380
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
700
292
447.5
1283
750
380
860
810
772
24-26
895
840
794
24-30
910
840
794
24-36
800
318
507.5
1398
750
380
975
920
878
24-30
1015
950
901
24-33
1025
950
901
24-39
900
330
557.5
1498
1250
380
1075
1020
978
24-30
1115
1050
1001
28-33
1125
1050
1001
28-39
1000
410
615
1608
1500
580
1175
1120
1078
28-30
1230
1160
1112
28-36
1255
1170
1112
28-42
1200
470
727.5
1876
1500
580
1405
1340
1295
32-33
1455
1380
1328
32-39
1485
1390
1328
32-48
