- 1、功能要求：

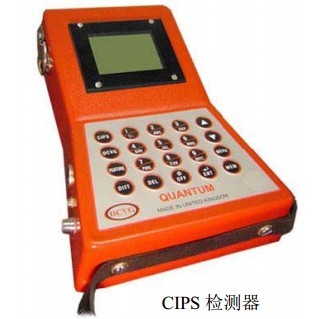

1.1.可以全線密間隔測量管道陰極保護電位，采用衛星同步斷流裝置，測量管道保護電流的ON電位和OFF電位，生成管道距離—電位缺陷，分析管道陰極保護薄弱區域，為管道陰極保護系統的處理方案提供數據支持，有效地消除管道周圍土壤對檢測結果的影響，在沒有IR降的影響的基礎上對管道的保護情況進行準確的評估。
1.2.測量主機能夠同時執行多種不同的埋地管道陰極保護及防腐層狀況的測量，具備至少四種測量類型：（1）常規CIPS測量；（2）CIPS+DCVG測量；（3）CIPS+橫向半電池測量；（4）CIPS+縱向半電池測量；其次，可以記錄GPS坐標、時間和日期等數據；
1.3.采用衛星同步斷流裝置，測試管線各點的通電電位和斷電電位；衛星同步斷流裝置具有不同的時間通斷順序，既可以滿足密間隔管地電位檢測儀的檢查，也可以滿足直流電壓梯度檢測系統的檢測。
2、技術參數：
2.1 精度要求：密間隔管地電位檢測儀誤差應±2.5%；
2.2 測量主機要求：
2.2.1 工作范圍：≥62.5Km；
2.2.2 使用溫度：≥-20℃至50℃溫度范圍；
2.2.3 內存：至少32MB，可以記錄數據大于等于62500行，為其它設備內存的16倍；
2.2.4 工作時間：內置鋰電池供電，工作時間≥22小時；
2.2.5 測量量程：至少以下10檔量程，±10、25、50、100、250、1000、2500、5000、10000、25000mV；
2.2.6 至少具備5種專門設計的數據記錄通道：
（1）常規CIPS測量；
（2）CIPS+DCVG測量；
（3）常規CIPS測量+與縱向半電池之間的電位差的測量；
（4）常規CIPS測量+與橫向半電池之間的電位差的測量；
（5）GPS坐標、時間和日期等數據記錄。
2.3衛星同步斷流器（用于外加強制電流）
2.3.1 中斷電流：50A；
2.3.2 使用溫度：-20℃至50℃溫度范圍；
2.3.3 中斷模式：
至少具有以下5種中斷模式：
模式1： 0.45秒通電 0.8秒斷電；
模式2： 1.6秒通電 0.9秒斷電；
模式3： 0.8秒通電 0.45秒斷電；
模式4： 3.0秒通電 2.0秒斷電；
模式5： 4.0秒通電 1.0秒斷電；
2.3.4 電池：內置鉛酸蓄電池
2.4衛星同步斷流器（用于犧牲陽極）
2.4.1數據顯示：2行40字符的LCD液晶顯示
2.4.2同步能力：12通道GPS衛星接收能力
2.4.3記錄時間：24小時連續工作
2.4.4斷流器件：電磁繼電器實現小電流中斷
2.4.5電 池：12V/3Ah可充電鎳氫電池
2.4.6延時通斷：0～999分鐘
2.4.7外 殼：ABS工程塑料
2.4.9支持9種中斷周期模式(0-99S可定制)
0.2秒 ON， 0.8秒 OFF
0.8秒 ON， 0.45秒 OFF
4.0秒 ON， 1.0秒 OFF
0.4秒 ON， 0.6秒 OFF
1.6秒 ON， 0.9秒 OFF
8.0秒 ON， 2.0秒 OFF
0.45秒 ON， 0.8秒 OFF
3.0秒 ON， 2.0秒 OFF
10.0秒 ON， 5.0秒 OFF
3、中文數據處理軟件系統要求：
3.1.設備數據USB或串口方式直接讀取；
3.2.靜態數據、動態數據同時顯示，對比分析；
3.3.保護時間比、保護距離比多種算法評價陰極保護有效性；
3.4.動態數據預處理，消除自動測量模式下造成的GPS數據累積誤差，提高工作效率，減輕工作復雜度；
3.5.全新WIN 7、WIN 8、WIN 10、XP風格界面,更完美的用戶體驗；
3.6.為保證軟件終身免費升級，正版中文軟件必須出具軟件國家著作權證書。
4、密間距靜態數據記錄儀（必選輔件功能要求）：
4.1.密間距靜態數據記錄儀用于陰極保護電位的靜態監測，有效的校正動態檢測數據結果，配合動態數據形成陰極保; 在復雜的檢測環境中（如城區管道），靜態數據來修正管道上不同點上檢測出來的動態數據，避免檢測結果出現重大偏差；可消除周邊雜散電流干擾；多途徑自動數據轉存，檢測數據可直接導入中文軟件，進行數據分析。
4.2.模擬指針式實時顯示，軟件自動識別功能，與檢測系統自動同步；多重保護功能，確保檢測數據安全；記錄ON/OFF電位對大地電流和雜散電流實現修正；可進行長時間的操作記錄（≥36小時）。
4.3、掌上PDA控制終端：
4.3.1通過藍牙協議可以與檢測主機進行藍牙通訊、進行參數的設置；
4.3.2實時查看管地電位、電位梯度信號大小及波形；
4.3.3對SD進行容量查看、文件創建、復制、刪除、索引讀取等；
4.3.4為進口設備在國內更好地應用提供保證，為國內用戶提供了應用CIPS檢測技術完成管道腐蝕與防護直接評價的有效手段。
