- 1.功能要求：
1.1防腐層缺陷點精確定位和絕緣性能評估 ；
1.2查找管道搭接點,診斷陰極保護系統故障；
1.3重要管道防腐層的定期檢測和安全評價；
1.4長輸油氣管線的路徑定位和深度測量；
1.5各類新鋪設管道的防腐層施工質量驗收；
1.6可同時進行電流梯度和數字ACVG測量；
1.7現場實時顯示管道電流曲線、ACVG曲線；
1.8高清彩色顯示、大功率發射、雙電源供電；
1.9獨有3Hz超低頻電流測量，兼容4Hz信號；
1.10接收機可存儲多達2000組檢測數據；
1.11通過防腐層評估軟件完成檢測數據的錄入、計算處理，生成直觀評價結果、輸出相關圖形結果及對地下管道防腐層的分析報告。
1.12配合亞米級GPS定位記錄儀，采用藍牙通訊方式，實時采集亞米級GPS坐標，精確計算檢測間距，完成檢測距離自動計算，檢測點、防腐層缺陷點地理位置的高精度測量，同時高精度的亞米級GPS定位功能可與防腐層數據處理軟件無縫連接，檢測數據直接導入分析軟件，通過軟件生成直觀評價結果，輸出相關圖形結果及對防腐層的老化狀況評估報告。
2.技術參數及要求：
2.1接收機參數
2.1.1測量精度：定位及測深≤±2.5%；電流測量≤±2.5%；缺陷點定位≤±5cm
2.1.2測深范圍：0—20m
2.1.3彩屏顯示：電流強度，電流方向，埋深，電距，電流曲線，跨步電壓曲線，缺陷點方向，信號強度%，導向指針，管線左右方向，接收模式，揚聲器音量，電池電量等
2.1.4軟件升級：免費升級至最新版本
2.1.5顯 示 屏：TFT真彩顯示屏
2.1.6電 源：充電電池，堿性電池
2.1.7工作溫度：-20℃—+50℃
2.1.8防水標準：IP54
2.1.9質量標準：CE,FCC
2.2發射機參數
2.2.1輸出信號：混頻電流信號
2.2.2輸出方式：直連方式輸出，自動阻抗匹配
2.2.3輸出頻率：單頻信號/雙頻信號/三頻信號
兼容同類產品頻率
2.2.4輸出功率：最大為150W
2.2.5輸出電流：最大為3A
2.2.6電 源：100-240V交流電源；12-60V直流電源；20-60V陰保整流電源
2.2.7工作溫度：-20℃—+50℃
2.2.8防水標準：IP54
2.2.9質量標準：CE,FCC
2.3亞米級GPS定位記錄儀技術要求：
2.3.1、應用藍牙通訊方式，可以實時、批量地接收記錄PCM+接收機的檢測數據；
2.3.2、與GPS定位功能配合,采集檢測點，防腐層缺陷點位置信息，定位精度可達≤1cm+1ppm。檢測間距自動計算，偏差≤1cm。后續開挖修復時，故障點位置的可快速精確找回，提高了檢測及日后維修的效率。
2.3.3、實時顯示管道埋深、定位電流、PCM電流、GPS位置坐標等檢測數據；
2.3.4、自動計算、手動錄入檢測間距；
2.3.5、可以直接標注管道漏點位置或其它特征點；
2.3.6、可直接觀看到GPS連接情況，避免錯誤數據；
2.3.7、現場顯示檢測數據分析曲線，方便判斷；
2.3.8、多途徑數據自動轉存，與防腐層評估軟件無縫連接，數據直接導入進行分析處理，出具權威檢測報告。
3.埋地鋼質管道防腐層檢測數據處理系統（軟件）技術要求：
3.1、基于交變電流梯度法評價模型，完成檢測數據的錄入、計算處理，生成直觀評價結果、輸出相關圖形結果及對地下管道防腐層的分析報告。軟件還具有原始數據及結果的數據庫存儲功能，方便對歷史數據的檢索和對比分析。提供的絕緣電阻計算功能，可分段對所測管道計算絕緣電阻值Rg(KΩ·m2)，評估防腐層老化狀況等級，其評價結果也適用于CJJ95-2003標準。計算結果可作為管道腐蝕與防護信息系統（CPGIS）的防腐層檢測原始數據。為保證終身免費升級，要求投標方出具正版軟件證書。
3.2、提供了防腐層檢測處理分析的強大功能，主要滿足以下功能要求：1、新建結果卷，查看表格顯示、圖形顯示、埋深曲線，2、平滑對比，抽樣對比，3、打開單頻分段圖，查看統計表。4、具有計算Rg以及檢測報告的自動生成功能。

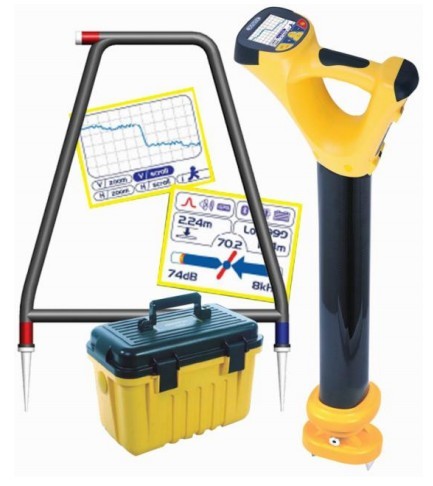

4.A字架
附件A字架連接接收機可以進行防腐層破損和絕緣性故障的精確定位。接收機的顯示屏能夠顯示故障方向，使用的方向箭頭，使故障點更容易定位。也顯示A字架腳針間的dB微電壓讀數，同時可以在不同的故障點之間進行對比，以確定最嚴重的故障。
