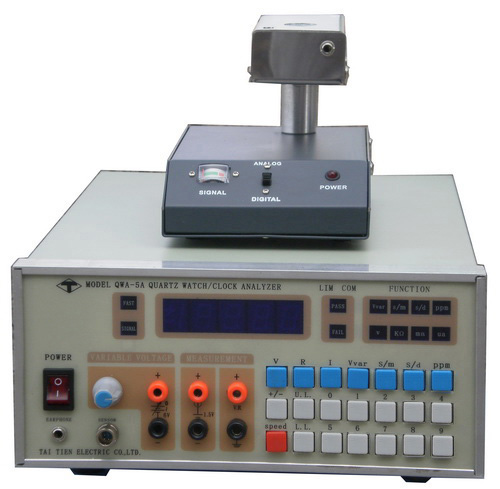

深圳智慧源QWA-5電能表時鐘測試儀量大從優儀

   深圳智慧源QWA-5電能表時鐘測試儀量大從優儀適用于對使用32768Hz晶振時鐘電路如電子計時器、電子溫控器、電話機、電子秤、遙控器、電子萬年曆及石英鐘表的精密測量，分3檔量程：ppm(百萬分之一差)、s/d(每日誤差)、s/m（每月誤差）。深圳智慧源QWA-5電能表時鐘測試儀量大從優儀採用非接觸方式無需與被測電路電氣連接，豪華型鋁合金外殼，具有超面積的感測器使接收更靈敏，內置快速處理器和TCXO精度優于0.4ppm對被測信號的強弱以16級電平指示使用直觀明瞭，可設定上限和下限值，超過范圍自動報警，置一次設定資料可長期保留不會丟失。深圳智慧源QWA-5電能表時鐘測試儀量大從優儀隨機附有電流、電壓、電阻測量功能。

1.    測量范圍：深圳智慧源QWA-5石英鐘表測試儀量大從優儀適用于使用32.768khz晶振的時鐘電路，如電子計時器、電子溫控器、電子秤、遙控器及各類電子鐘表等。

2.    電源電壓：220V AC  50HZ 60HZ

3.    基準頻率：16.384MHZ TCXO

4.    精度：優于0.4ppm

5.    量程：PPm(百萬分之一誤差率)，s/d(每日誤差)，s/m(每月誤差）

6.    信號強度指示： 使用直觀

7.    電源開關方式：硬開關

8.    報警設定范圍：正負220ppm

9.    感測器平面型

10.  體積：260×120×220（mm）

11.  重量：3.5kg

12.  外殼：豪華型鋁合金外殼

13.  顯示方式：四位4位數碼管顯示

14.  處理器：AVR快速型

QWA-5電能表時鐘測試儀目前應用于鐘表與計時器界廣、功能強的利器，運用的范圍非常的廣泛，例如用作石英晶體、指針式石英鐘表、數字式石英鐘表等的準確度測試；此外，它還可以測量馬達線圈，燈阻，消耗電流與消耗功率，以及檢測鐘表內IC等等，并內附有可調電源0---6V，這些可使您檢修測試及生產時非常方便。

◆ QWA-5石英鐘表測試儀廣泛用于石英鐘表工業屆的精密測量的儀器,主要用于測量鐘表用的石英晶體頻率的精度,及測量各類石英鐘表,主機板,PDA,DSC,筆記本電腦時間準確度的儀器.

◆ QWA-5石英鐘表測試儀可以測量鐘表的日誤差,月誤差以及用PPM顯示的鐘表及表晶的誤差,探棒型附機的探棒適用于各種成品和半成品的測試.

◆ QWA-5石英鐘表測試儀具有很高的可靠度和穩定度,適用于各式各樣的生產環境,能在較寬的環境溫度下保持穩定度在0.5PPM以?xún)?nèi).

◆QWA-5石英鐘表測試儀時間精度測量

S/D每日快（+）或慢（-）若干秒S/M每月快（+）或慢（-）若干秒

PPM相對于標準頻率32768Hz百萬分之幾的誤差。

此三種方式可以依個人需求轉換

本時鐘晶體內部時基為T(mén)CXO10MHz，精確度優于0.5PPM，加選OCXO，精度優于0.05ppm

◆QWA-5石英鐘表測試儀石英晶體精度測量

此測試可以確定石英晶體（32,768Hz）好壞及精確性，測式程序如下：

1、 將附機上ANALOG/DIGITAL開關置于DIGITAL。

2、將石英晶體插于附機上之插座內。

3、 看訊號指示燈是否亮著，若明亮則石英晶體是好的，若不亮或時亮?xí)r暗則表示石英晶體是壞的。

4、 如石英晶體在動作中，按SPEED鍵，選擇到FAST（快速測量），F(xiàn)AST燈亮。

5、 按PPM鍵（即單位選至PPM）并讀取顯示上之值。

◆QWA-5石英鐘表測試儀指針式鐘表測試

指針式鐘表，是指有秒針且每秒鐘動一次的鐘表，測試程序如下：

1、機上ANALOG/DIGITAL開關置于ANALOG

2、將待測表置于附機之感應區，并稍稍移動待測物直至訊號表上的指針?lè)€(wěn)定的每秒來回?cái)[動一次。

3、按SPEED鍵，此時顯示屏?xí)@示數字（若不顯示，則表示是快速測試，F(xiàn)AST燈會亮，此時請?jiān)侔匆淮蜸PEED鍵，即變?yōu)槁贉y(cè)試，顯示屏?xí)爽F(xiàn)數字），若顯示數字為10 5。，表示此時，測試速度為10秒， 數字“5”表示為單位秒的“S”（SECOND），而非“5”，繼續進行下一步。

4,從顯示屏上，讀取測量值，“+”表示表快了，“-”表示表慢了。

◆QWA-5石英鐘表測試儀數位式石英鐘表測試

所謂數位式石英表，是指沒有秒針的鐘表（包括電子表）。測試程序如下：

1、 將附機上ANALOG/DIGITAL開關置于DIGITAL

2、 將待測表置于附機上之感應區。

3、 測試速度可選擇FAST，亦可選擇10秒。

4、 按S/M，S/D，PPM，選擇適應的測量單位 。

5、 從顯示屏上讀取測量值，“+”表示表快了，“-”表示表慢了。
