型號

參數

QWA-3B

QWA-5A

GDS-5B

測試頻率

32.768KHz

32.768KHz

32.768KHz、1Hz 秒信號

顯示分辨率

1. s/d:0.1秒
2. ppm:1ppm

1. s/d:0.1秒
2. ppm:1ppm

• 32.768KHz

1. s/d:0.01s
2. ppm:0.1ppm

• 1Hz

1. s/d:0.001秒

測量精度

0.4PPM

0.4PPM

0.2 PPM

顯示方式

四位LED數碼管

四位LED數碼管

10cm*7cmLCD顯示屏

操作方式

18個按鍵設置

21個按鍵設置

人機界面?zhèn)€性化設置，操作簡便，使用壽命耐久

RS-232接口

-

-

有，  可上傳測試數據至電腦

電池電壓電流測量

-

有

-

品牌：智慧源

型號：GDS-5B

產地：廣東深圳

顏色：灰色

貨源類別：現貨

上市年份：2009

是否外貿：是

認證方式：第三方

貨號：GT10001

尺寸：130×270×290(mm)

測量方式：感應式、接觸式

性能：高精度、高靈敏度

測量范圍：時鐘產品

電源電壓：220V AC

電源頻率：50HZ

測量頻率：32.768KHz 1Hz

測量周期：1秒、2秒、5秒、10秒、20秒、32秒、60秒

基準頻率：16.384MHZ TCXO

測量精度：優于0.2ppm

量程：ppm,s/d,s/m,s/y,F

信號強度：16級指示

報警范圍：±200ppm

顯示方式：四位4.5寸LCD

接口：RS232

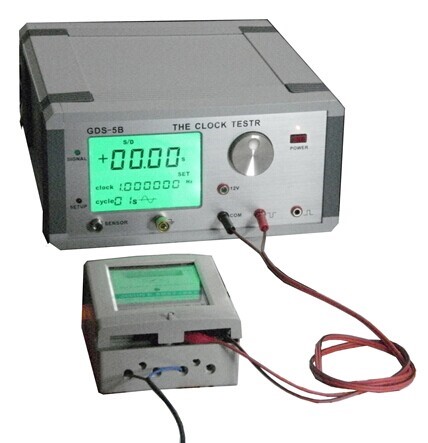

產品概述

GDS-5B時鐘測試儀適用于使用32768Hz晶振的電子產品時鐘電路，如：智能電表、電腦主板、溫控器、定時器、電子秤以及電子收款機上計時功能的精密測量。GDS-5B時鐘測試儀附有RS232接口可與PC相連，將實時測量數據送到上位機以便修正電能表時鐘誤差。另配置1.0米的探頭一支，以適應較大的線路板測量。

產品特點

1. 具有超靈敏的傳感器使接收更靈敏；
2. 測量時鐘采用非接觸方式，秒脈中采用接觸方式與電器相連
3. 采用拉絲氧化面板美觀大方；
4. 內置快速處理器和TCXO（帶溫度補償?shù)幕鶞?zhǔn)時鐘晶振）；
5. 對被測信號的強弱以16級電平指示使用直觀明了；
6. 可設定上限和下限值，超過范圍自動報警；
7. 人機對話采用旋轉編碼器編碼，操作方便；
8. 精度優于0.2ppm

我們的優勢

1. 質量穩定：實施全過程質量監控，細致入微，全方位檢測！
2. 價格合理：高效內部成本控制，廠家直銷，讓利于客戶！
3. 交貨便捷：先進生產流水線，充足的備貨，縮短了交貨期！

特性

1. 測量范圍：多費率電子電能表、電子產品時鐘電路

2. 電源電壓：220V AC  50HZ

3. 測量頻率：32.768KHz 1Hz

4. 測量周期7個可選：1秒、2秒、5秒、10秒、20秒、32秒、60秒

5. 基準頻率：16.384MHZ TCXO

6. 測量精度：優于0.2ppm

7. 量程：五檔可選，PPm(百萬分之一誤差率)，s/d(每日誤差)，s/m(每月誤差)，s/y年差，F(xiàn) 時鐘頻率誤差

8. 信號強度指示：16級指示使用直觀明了

9. 報警設定范圍：正負200ppm

10. 體積：130×270×290(mm)

11. 顯示方式：四位4.5寸LCD顯示

12.配有RS232接口可連PC修正電能表時鐘誤差。

細節圖片

面板介紹

1．電源開關

2．功能編碼器

3．信號指示燈

4．設置狀態指示燈

5.  傳感器接口

6． 接地

7．12V 輸出端

8．公共端 （接電能表光耦地端 ）

9．接電能表光耦正端

10. 測量電能表時鐘芯片輸出的秒信號端口

訂購注意事項

1. 此產品支持網上訂購，價格不含稅不含運費，承諾質量保證并支持十五天內包退換，下單即可備貨發貨。
2. 請告知我們待測產品，以方便我們?yōu)槟_選型。
3. 如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
4. 若已由設計單位選定的型號，請按型號直接向我司銷售部訂購。
5. 當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖。
6. 如有任何疑問，請隨時致電我們，我們一定會盡心盡力為您提供優質的服務。電話：0755-32903920  手機：13530105490   QQ：470699164   郵箱：szgup@163.com  公司官網：www.szgup.com
