QWA-3B時鐘測試儀

簡單介紹

QWA-3B時鐘測試儀適用于對使用32.768KHz晶振時鐘電路如電腦主板、電子萬年歷的精密測量，分三檔量程：ppm(百萬分之一差)、s/d(每日誤差)、s/m（每月誤差）。 QWA-3B時鐘測試儀采用非接觸方式無需與被測電路電氣連接，豪華型鋁合金外殼，具有超大面積的傳感器使接收更靈敏，內置快速處理器和TCXO精度優于0.5ppm,對被測信號的強弱以16級電平指示使用直觀明了。

產品描述

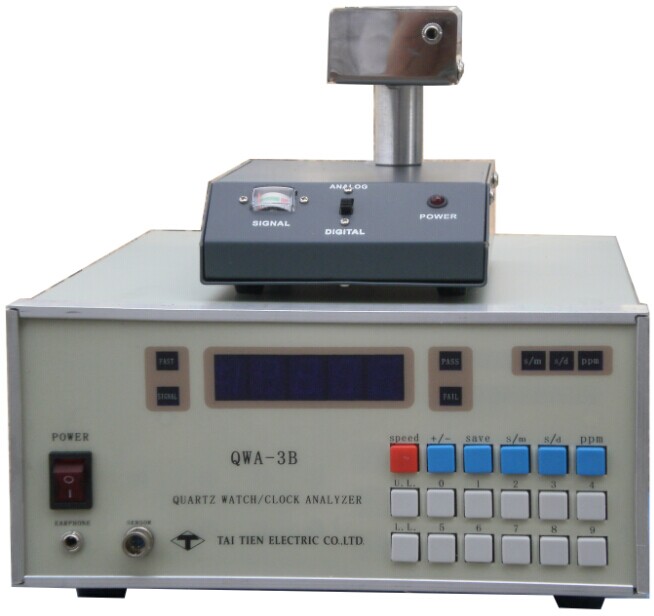

QWA-3B時鐘測試儀

    QWA-3B時鐘測試儀適用于對使用32.768KHz晶振時鐘電路如電腦主板、電子萬年歷的精密測量，分三檔量程：ppm(百萬分之一差)、s/d(每日誤差)、s/m（每月誤差）。

   QWA-3B時鐘測試儀采用非接觸方式無需與被測電路電氣連接，豪華型鋁合金外殼，具有超大面積的傳感器使接收更靈敏，內置快速處理器和TCXO精度優于0.5ppm,對被測信號的強弱以16級電平指示使用直觀明了，可設定上限和下限值，超過范圍自動報警。 我們鄭重承諾，本公司生產的QWA-3B時鐘測試儀的性能，包括靈敏度和抗干擾性能均強于市面上其他公司的同類產品，并且功能更多。

QWA-3B時鐘精度測試儀的特性：

1. 鋁合金外殼

2. 可測頻率32.768KHz

3. 附晶體PPm值測試端口

4. 顯示方式采用4位LED數碼管

5. 3個量程：PPm、s/d、s/m

6. 配置1.0米高靈敏探頭一只，適應較大線路板測試

7. 高精度溫補時鐘基準，適應于四季溫度變化，精度優于0.4ppm

QWA-3B時鐘精度測試儀測量電腦主板32.768KHz時鐘的方法：

   接通主板電源，手握緊探隨QWA-3B石英鐘表測試儀附帶的探頭金屬部分靠近32768晶體，觀察傳感器信號強度指示達滿幅為佳。選擇需要的測量檔位即可。

QWA-3B時鐘精度測試儀測晶振方法：將QWA-3B選擇在PPM檔，32768晶振插入隨QWA-3B附帶的傳感器盒對應插孔，插緊后儀器會顯示晶振ppm值。

這里需要說明一點，此時的PPM值是供一批晶振樣品抽撿用的，如晶振廠定提供了10個樣品，那么可以在這10個樣品之間進行比校，如廠家標注為正負10ppm，那么測了這10個結果之間就不應該超過正負10ppm范圍。

QWA-3B設置方法:

按L.L鍵進入上限值設置界面，同時讀取上次設置值顯示出來，按?+/-鍵選擇合適符號，按數字鍵輸入4位值，再按一下U.L鍵會自動保存設置數據進入測試狀態。

按L.L鍵進入下限值設置界面，按?+/-鍵選擇合適符號，同時讀取上次設置值顯示出來，按數字鍵輸入4位值，再按一下L.L鍵會自動保存設置數據進入測試狀態。

在測量狀態下按“speed”鍵可將測量周期選為10秒，屏幕顯示“10“5”其中“5”是代表“S”也就是秒數。
