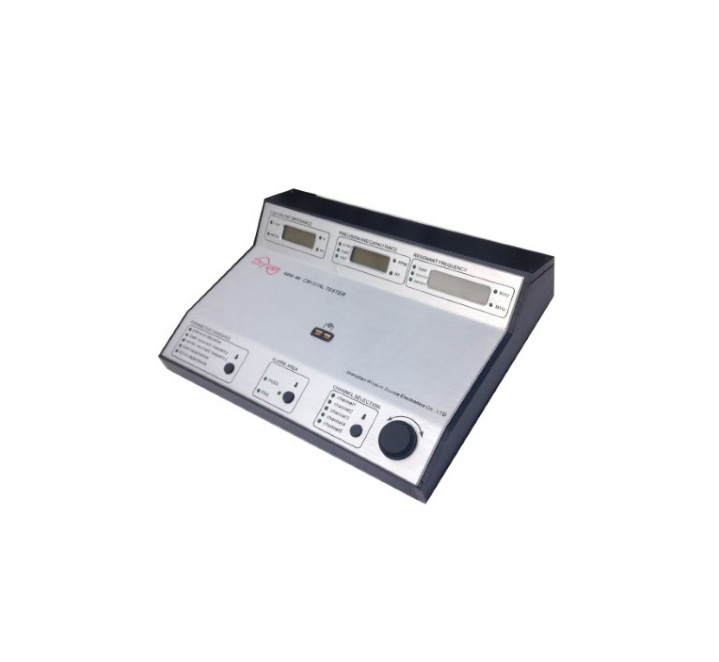

GDS-80系列高檔晶振阻抗分析儀，石英晶體阻抗分析儀

特點：

1．測量20KHz～100MHz石英晶體諧振頻率、等效電阻。

2．第四代升級產品，電調諧、新器件，新型測試插座更實用。

3．諧振頻率、等效電阻全數顯，激勵功率可調。精度高，測速快。

4．頻率測量精度≤5PPM，可選配更高精度頻標。

5．可選配帶PPM誤差顯示和頻率分檔分選的十三位頻率計

性能指標：

□　測頻范圍：20KHz～100MHz。

□ 電阻測量范圍：1～500Ω。

□ 激勵功率可調范圍：1～1200μW。

□ 可調負載電容：12～50PF。

□ 八位頻率顯示。

□ 四位PPM顯示，頻率上下限、200檔分檔分選。

□ 上下限頻率分別設置，超出范圍（不合格）時自動聲光報警。

性能指標

GDS-80系列高檔晶振阻抗分析儀，石英晶體阻抗分析儀

1～60 1～60 阻抗測量范圍（Ω） 1～500 1～500 激勵功率可調范圍（μW） 1～1200 1～1200 可調負載電容（pF） 12～50 12～50 PPM顯示/誤差分檔 —— ±9999

GDS-80系列高檔晶振阻抗分析儀，石英晶體阻抗分析儀

詳細資料

1．概述

GDS-80系列高檔晶振阻抗分析儀，石英晶體阻抗分析儀 是用于測量石英晶體串聯諧振電阻Rr、串聯諧振頻率fs、負載諧振頻率fL和負載諧振電阻RL，機內帶可調負載電容12.5pF～50pF，且等效電阻和諧振頻率直接讀數，激勵功率可調。測量插座適合晶體引線寬度3.75~14.50mm。

2．技術參數

2．1 頻率范圍： 20KHz ~ 100 MHz 頻段劃分： 1 1 ~ 2.2 MHz 2 2.2 ~ 5 MHz 3 5 ~ 10 MHz 4 10 ~ 20 MHz 5 20 ~ 40 MHz 6 40 ~ 60 MHz

2．2 測量網絡的終端電阻：源端 24 Ω；負載端 27 Ω。

2．3 起振電阻范圍： 1 ~ 10 MHz起振電阻范圍為0 ~ 500 Ω； 10 ~ 60 MHz起振電阻范圍為0 ~ 100 Ω。

2．4 阻值讀數范圍： 0 ~ 1999.9 Ω 誤差±(10 頻率MHz為單位時/10)%。

2．5 激勵功率范圍： 1.5 ~ 1200μW 誤差±25%

2．6 負載電容范圍： 12.5~50pF
