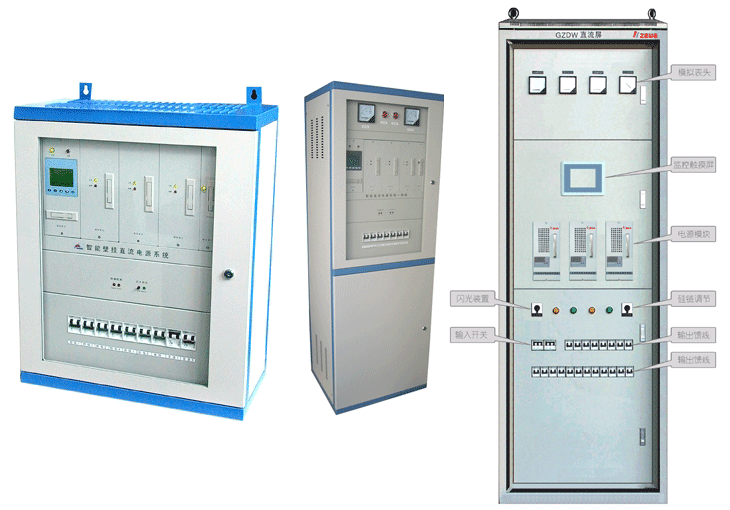

直流屏 智能數控直流電源柜 LXGZD系列
- 主要規格：
- 直流屏 智能數控直流電源柜 LXGZD系列
- 智能數控 直流電源柜 LXGZD系列
PLC觸摸屏監控與智能型高頻模塊、免維護密封式鉛酸蓄電等新元件的組合，以及開放式組態軟件的應用，最終推出了技術更先進、保護配置更合理、人機對話能力更強、全數字檢測調節和控制的數控直流電源柜。
1.系統特點：
標準化產品，模塊化結構，數字化控制，圖像化顯示；
交流輸入自動切換，設置防雷保護，交流異常自動報警；
采用數字式高頻開關電源模塊，熱插拔結構，N+1冗余配置，具有手/自動控制方式；
采用PLC觸摸屏中央監控，對系統充、放電全過程自動跟蹤，在線檢測單體電池電壓，各饋線絕緣狀況，數字控制高頻模塊，完全按電池特性曲線進行充電，具有溫度自動補償功能，人機對話有好；
中央監控裝置故障時，高頻模塊立即處于出廠整定狀態，防止系統崩潰；
適配20 ～1200Ah蓄電池
利用斷路器及空氣開關短延時性，解決保護電器協調性；
采用C型材加強型框架組成全新外形結構，防護等級滿足IP30規定要求；
有RS232/RS485物理通訊口，通訊協議有標；
準定義、出廠定義、用戶可改定義 三種可選
2. 系統應用
GZDW系列數控直流電源柜適用于：變電站、發電廠及工礦企業，作為控制、保護、信號、事故照明等負荷的正常與事故情況下的直流電源。尤其適用于無人值守變電站，是50萬伏以下變電站理想的直流供電系統。
3.GZDW技術指標
輸入交流電源電壓300～456V ac三相
額定輸出直流電壓48V；110V；220V
蓄電池額定容量20～1200Ah
事故后供電時間1h
常規負荷母線額定電流（A）5；10；20；30；40；50；65；80；100；160；200
各電路額定絕緣電壓（DC）63V以上（48V系列）；200V以上（110V系列）；300V以上（220V系列）；
穩壓精度﹤±0.5﹪
穩流精度﹤±1﹪
波紋系數﹤0.5﹪
動力負荷≥120A；240A
合閘時動力負荷電壓≥200V
外殼防護等級不低于IP30
效率≥92﹪
功率因數≥95﹪
通訊留有RS234 RS485口，四搖
基本尺寸（mm）800×600×2260 800×600×2360（寬×高×深）
