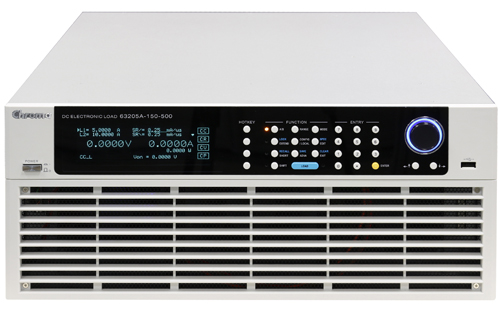

CHROMA63200A可編程系列大功率直流電子負載
- 用 途：
- CHROMA63200A系列可編程大功率直流電子負載
- CHROMA63200A系列可編程大功率直流電子負載
一、CHROMA63200A系列主要特色：
·?額定功率?:?4kW、5kW、6kW、24kW
·?電壓范圍?:?150V、600V、1200V
·?電流范圍：最高達2000A
·?定電流、定電阻、定電壓及定功率操作模式
·?定電阻+定電流、定電阻+定電壓、定電流+定電壓等進階操作模式
·?主/從并聯控制，并聯數量高達10臺
·?靜態與動態負載下進行同步動態控制
·?使用者自訂波形(UDW)
·?定阻抗(CZ)模式模擬電容性負載開機
·?外部負載電流模擬
·?高達50kHz的自動變頻動態掃瞄?(Sweep)
·?即時的電源供應器負載暫態響應模擬及電壓峰值(Vpk+/-)量測
·?可透過前面板直接編程255組時序
·?超高精準度的電壓及電流量測
·?高速且精準的數位化(Digitizing)資料/量測擷取
·?待測物過電流/過載保護時，電壓、電流及最大功率點(Pmax)的保護點量測
·?時間量測、電池放電計時
·?瞬間過功率拉載
·?短路模擬
·?智慧型風扇控制
·?保護功能：過電流(可調)?、過溫度、過功率(可調)保護與過電壓、反向告警
CHROMA63200A系列大功率直流電子負載，主要是供伺服器電源、A/D電源供應器、功率電子元件、車用電池、車用直流充電樁及一些電力電子元件等產品測試使用。高功率、并聯功能、同步動態的專屬能力，更有瞬間三倍額定功率的拉載能力，適合應用于車用電池與燃料電池等高功率的待測物測試。
CHROMA63200A系列為150V、600V、1200V，三種電壓?范圍，功率范圍由4kW至24kW、單一臺的最大電流可達2000A；透過并聯，最大功率更可達?240kW。大功率的電子負載主要可應用于測試車?用充電樁與車用電池的放電。
全系列的型號，皆搭配獨特的使用者自訂波形?(UDW)與外部訊號控制功能，可模擬真實的電流波形；主/從控制的能力，能讓相同電壓規格的63200A系列電子負載進行并聯使用，并且可達到同步動態的功能?:?自動變頻動態掃瞄功能?(亦即不同頻率的負載模擬)?以滿足電源測試的需求。再者，亦提供了255組的儲存功能，并可隨時呼叫使用者所儲存的設定值。在自動化的測試上，此儲存、呼叫的功能縮短測試時間。
二、CHROMA63200A系列具有超高功率密度與自訂快捷鍵設計
Chroma的63200A系列高功率可編程電子負載搭載數位信號微處理器(200MHz)，有最佳化的速度與控制性能。?超高功率密度(6kW@4U)可省下許多?空間、超高電壓(0.015%+0.015%F.S.)與電流(0.04%+0.04%F.S.)量測精度可確保量測準確性、全系列型號皆可單獨手動操作、可遠端控制，對于更高功率的電源，可設定為主從控制達到多臺并聯操作，并具備同步拉載能力，以模擬實際拉載狀況。
?
三、正弦波動態負載
四、動態負載
?
五、動態變頻掃描控制
?
六、定阻抗模式 CZ?MODE
??
七、過電流與過功率測試
