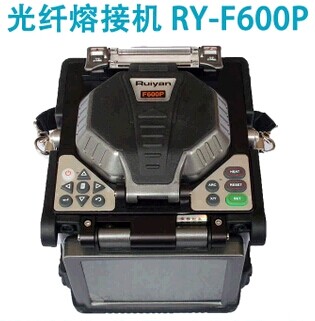

瑞研RY-F600P?FTTH光纖熔接機是一種全新設計的光纖接續設備。專門針對FTTH環?境的光纖接續應用；輕巧的機身和防震、防摔保護外套使工程人員日常工作帶來更大的便利；全新的成像系統以及純數字化處理技術，使圖像更加細膩，清晰；友好、清晰的操作界面、豐富的內部功能，工程使用人員得心應手；內置大容量鋰電池為長時間野外工作提高了更可靠的保障。
主要特點：
1.FTTH環境適應，亦可用于普通光纖工程?
2.全新的光纖夾具設計，使光纖定位更準確、更方便
3.高性能5.1英寸彩色LCD顯示屏，提供高清晰的數字圖像顯示
4.采用全數字處理技術，自動調焦功能
5.超強的光纖放大倍數310倍，纖芯清晰可見
6.X軸和Y軸獨立顯示，或X/Y軸同時顯示7.多種對芯方式：纖芯對齊，包層對齊
8.8秒熔接時間，35秒加熱時間
9.大容量9000mAH鋰電池供電,可完成220次接續熔接及熱縮。
10.實時精確顯示電池余量
專用夾具：
RY-F600P?FTTH熔接機是在原RY-F600熔接機的基礎上加以改進適合FTTH環境使用，在保留原有的所有功能的基礎上，增加了可以完成皮線光纜、普通光纖、SC連接器等各種形式光纖之間的相互接續和加熱功能。
技術規范：?
產品型號
RY-F600P
適用光纖
SM(單模)，MM(多模)，DS(色散位移)，NZDS(非零色散位移)
接續損耗
0.02dB(SM)，0.01dB(MM)，0.04dB(DS)，0.04dB(NZDS)
回波損耗
優于60dB
操作方式
全自動、半自動、手動
平均熔接時間
8秒
平均加熱時間
35秒
光纖對準
纖芯對準
光纖直徑
包層直徑80～150μm；涂覆直徑100～1000μm
切割長度
10～16mm（被覆光纖直徑＜250μm）；16mm（被覆光纖直徑250～1000μm）
放大倍數
垂直雙顯，放大310倍；水平雙顯，放大155倍
圖像顯示
高性能5.1英寸640*480液晶屏，提供清晰、細膩的圖像顯示
張力測試
標準2N(可選)
熱縮套管
60mm、40mm、20mm和一系列熱縮套管
電池容量
典型熔接220次，充電時間約為3.0小時(可在充電時使用)
電池壽命
循環充電次數達300～500次
電量指示
屏幕實時精確顯示剩余電量
電極壽命
典型值5000次，客戶自己可更換電極
光纖夾具
全新設計，使得光纖定位更精確、方便
施工照明
內置高亮度、寬范圍照明燈，極大方便夜間操作
外部接口
提供標準USB接口
供電電源
內置鋰電池11.8V；外接適配器，輸入：AC100-240V，輸出：DC13.4V/5.0A
工作環境
溫度：-10℃～+50℃；濕度：95％RH(40℃，不結露)；海拔高度：0～5000m
外形尺寸
長×寬×高＝169×152×155(mm)
重量
2.4kg(無電池)，2.9kg(含電池)
標準配置：
序號
名稱
數量
1
主機
1臺
2
充電器
1個
3
內置鋰電池
1塊
4
備用電極
1對
5
冷卻架
1個
6
用戶手冊（光盤）
1張
7
攜帶箱
1個
8
光纖切割刀
1把
9
酒精瓶
1個
10
光纖鑷子
1把
11
米勒鉗
1把
12
光纖夾具
一套（7個）
