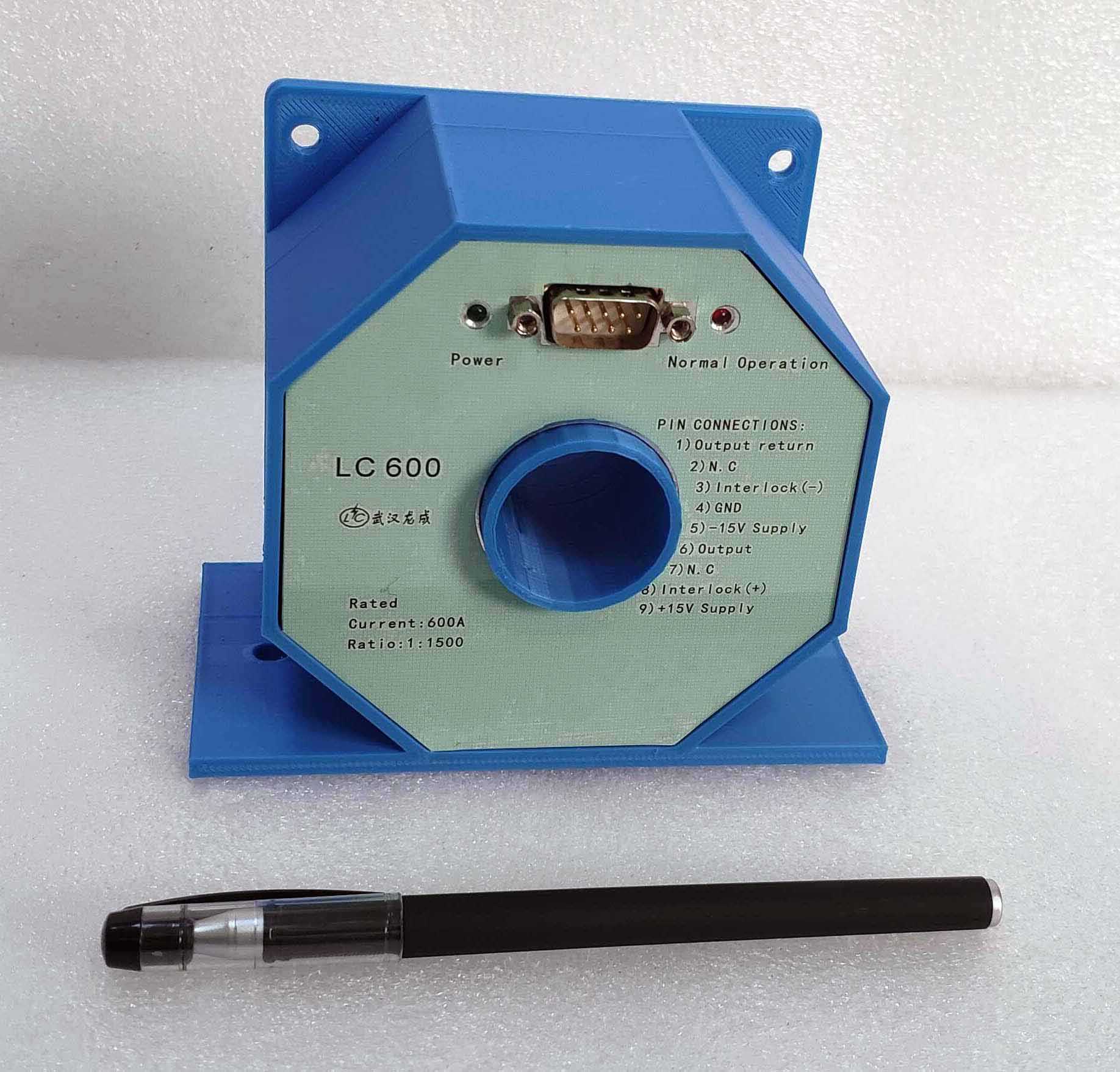

- LC 600 高精度電流傳感器磁通門電流傳感器
張丹 180、6400、5625
基于零磁通技術，采用精密的電子線路和嚴謹的屏蔽結構制作而成，從而使傳感器
在全帶寬范圍內擁有比較高的增益和測量精度。
性能特點： 應用域：
1、原、副邊隔離測量 1、計量檢測
2、出色的線性度和準確度 2、電流測量
3、強抗電磁干擾能力 3、儀器儀表
4、寬頻帶和低響應時間 4、電力控制
5、新能源
電氣性能：（25°環境下，供電±15V）
項目 符號 測試條件 小值 典型值 大值 單位
原邊額定直流電流 IPN DC -600 +600 Adc
原邊額定交流電流 IPN 424 Aac
原邊電流范圍 IPM -720 +720 Adc
工作電壓 VC ±14.2 ±15 ±15.8 V
功耗電流 IPWR 原邊額定電流 ±30 ±430 ±510 mA
電流變比 KN 輸入：輸出 1500:1
額定輸出電流 ISN 原邊額定電流 -0.4 +0.4 A
測量電阻 RM 見圖 1 0 2.5 10 Ω
精度測試：
項目 測試條件 小值 大值 單位
直流精度 50 ppm
比例誤差 50Hz 100 ppm
線性度 3 ppm
溫度系數 1 ppm/K
穩定性 1 ppm/month
零點失調電流 25oC 2（用戶可調） ppm
動態響應時間 di/dt=100A/us, 1 us
上升至 90%I PN
電流變化率 — 100 A/us
頻帶寬度（-3dB）— 100 kHz
零點失調電流 全溫度范圍 ±5 μA
