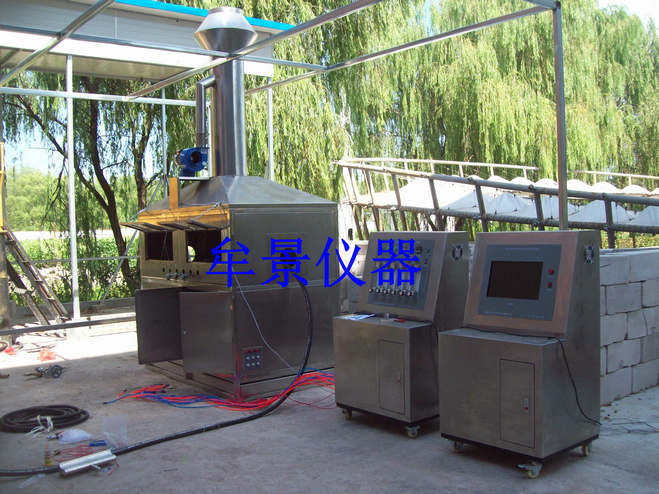

金屬管路附件耐火性能燃燒試驗機
- 用 途：
- 本試驗用于測定公稱通徑DN600以下管件耐火性能的試驗方法
- MU3295船舶金屬管路附件耐火性能燃燒試驗機ISO 15540和ISO 19921耐火試驗箱
一）金屬管路附件耐火性能燃燒試驗機依據和用途
符合標準：
GB/T 22218-2008 / ISO 19921：2005《船舶與海上技術 配有彈性密封件的金屬管路附件耐火性能 試驗方法》。
GB/T 22219-2008 / ISO 19922：2005《船舶與海上技術 配有彈性密封件的金屬管路附件耐火性能 試驗臺要求》。
GB/T 21477-2008 / ISO 15540：1999《船舶與海上技術 軟管組件的耐火性能試驗方法》。
GB/T 21476-2008 / ISO 15541：1999《船舶與海上技術 軟管組件的耐火性能試驗臺要求》
規定了試驗臺上施加一段時間火焰后，并在承受試驗壓力時，測試管件具有連續緊密性。
本試驗用于測定公稱通徑DN600以下管件耐火性能的試驗方法。
試驗介質為水。作為試件管件長度不小于500mm。
二）金屬管路附件耐火性能燃燒試驗機設備主要技術規格及參數：
1、試驗箱管道系統：
1）試驗進水溫度和出水溫度實時監控。
2）進水壓力表、試驗管道內部壓力表各1個，刻度精度為1％。
3）調節壓力裝置1套，進水端裝有壓力調節裝置，水壓可調。
4）進水、出水管道安裝有截止閥，以防止進出水倒流。
5）管道密封裝置1套。
6）管道全部采用管徑DN25的不銹鋼水管安裝。
7）系統增壓泵1臺，可調水壓最大至1.2Mpa（約12bar），主要控制管道內部的進水壓力。系統工作時，工作壓力5±0.2bar。
8）施加火焰溫度：試驗持續時間在試件達到試驗溫度(火焰溫度)，即兩個測量點的溫度都達到試驗溫度時開始計算。測量點a水溫應為（80±2）℃，測量點b水溫應為最大85℃，測量點c處的火焰溫度為（800±50）℃。（詳見下圖。）
9）水流速可控制，如果測量點b水溫大于85度，水泵轉速需提高，如果持續大于85度10秒鐘，系統自動切斷火焰燃燒裝置。
10）夾持管子固定試驗管子裝置1套。
11）試驗箱上端安裝抽風系統。
12）試驗箱容積(mm)：寬╳深╳高: 2000 ╳ 1150 ╳ 1650(加抽風系統總高約3500)。也可按客戶要求定做。
2、控制系統：
1）燃氣流量采用流量計控制，流量計2~20L/min三個，介質丙烷，精度為2％；
2）噴燈長×寬為350×80mm ，共6個，以2個為1組單獨控制，燃燒長度方向可隨意調節，各噴燈之間位置可調；
3）噴燈的擺放為橫向3排，縱向3排；
4）藍色火焰高度為55mm，火焰大小可調；
5）自動點火功能；
6）燃氣：純度不低于95％的丙烷（自備）；
7）燃燒計時器：0~99.99（h/m/s），精確到0.1S，燃燒時間可隨意設定；
8）試驗試樣溫度測試點6組，其中2組為量熱塊，位置可調，溫度顯示采用切換顯示方式；
9）控制箱容積：寬╳高╳深: 330 ╳ 550 ╳ 330mm。
