首頁(yè) | 門診 | 檢測(cè)認(rèn)證 | 儀器設(shè)備 | 企業(yè)庫(kù) | 專家?guī)?/a> | 標(biāo)準(zhǔn)庫(kù) | TBT研究 | 論壇
機(jī)構(gòu)登錄
機(jī)構(gòu)登錄 生意寶檢測(cè)通 - 中小企業(yè)檢測(cè)服務(wù)第一站！
機(jī)構(gòu)登錄 貴金屬本身就是具有產(chǎn)量稀少、價(jià)格昂貴的特點(diǎn)。從貴金屬的元素構(gòu)成看，集中表現(xiàn)在金、鉑、銥、鋨、銀、鈀、銠以及釕等方面。若從化學(xué)元素周期看，這些元素原子序數(shù)分別為76． 79、44．47，界定在第六、第五周期中，其化學(xué) 和物理性質(zhì)上都較為相同。
由于貴金屬中較多元素具有相同的外電子層結(jié)構(gòu)，如金、銀與鉑等，物化性質(zhì)相近，在熱 電性、抗腐蝕性等方面具有優(yōu)勢(shì)：同時(shí)元素催 化性能、高溫抗氧性、感光性也是這些元素具 備的主要特征。
將無損檢測(cè)引入判斷貴金屬物品所用材料的判斷，具體有化學(xué)方法、電子探針分析法、x射線熒光光譜、密度法等，不同貴金屬適用于不同的方法。
密度法又可稱為水吊法、靜水稱重法，在黃金檢測(cè)中極為常見。從密度法實(shí)現(xiàn)的原理看，主要以阿基米德定律的為主，可直接在浸液、空氣中放置貴金屬，在此基礎(chǔ)上就結(jié)合其重量大小，完成金屬密度計(jì)算工作，一般金屬成色會(huì)隨密度增大而愈發(fā)明顯，這樣便可完成金銀成色的判定過程。其中的阿基米德定律，涉及的參數(shù)集中表現(xiàn)在浸液密度、浸液中金屬重量、空氣中金屬重量，分別對(duì)三個(gè)參數(shù)利用P、Ml與M進(jìn)行表示，并利用D表示密度，則有 D=M×p／(M．M1)。假若需對(duì)黃金含量進(jìn)行計(jì)算，可直接將其他參數(shù)如雜質(zhì)含量、金含量 以及質(zhì)量等引入，便能達(dá)到黃金含量計(jì)算的目的。
這種測(cè)試方法應(yīng)用中，操作極為簡(jiǎn)便，且無需引入精密儀器設(shè)備，無論在檢測(cè)原材料或成品方面，都能滿足無損檢測(cè)要求，通過實(shí)踐研究發(fā)現(xiàn)，一般無損檢測(cè)中，僅需控制0．3％的測(cè)試差，便可達(dá)到測(cè)試目標(biāo)。然而需注意密度法應(yīng)用中，也有一定弊端存在，以首飾的無損檢 測(cè)為例，若款式以空心形態(tài)為主，此時(shí)利用密 度法將首飾置于浸液中。很容易導(dǎo)致就浸液氣泡留存在首飾中，同時(shí)難以具體計(jì)算雜質(zhì)含量 以及成分配方等。因此，實(shí)際應(yīng)用中應(yīng)結(jié)合貴金屬實(shí)際檢測(cè)要求，判斷密度法是否適用。
對(duì)于貴金屬無損檢測(cè)，現(xiàn)行國(guó)內(nèi)外較為推崇的方法集中表現(xiàn)在X射線熒光光譜法方面。其在應(yīng)用過程中，會(huì)在樣品選定的基礎(chǔ)上，將X射線引入其中，此時(shí)在X射線作用下，樣品內(nèi)元素將會(huì)有次級(jí)特征x射線產(chǎn)生，對(duì)于該類型射線可被叫做x射線熒光。
事實(shí)上，貴重金屬中本身包含了不同元素，這些元素所展現(xiàn)的x射線特征也存在明顯差異，僅需對(duì)不同元素x射線特征包括強(qiáng)度、波長(zhǎng)等進(jìn)行分析，便可完成元素含量的推算過程。
一般如測(cè)試層的薄厚、雜質(zhì)元素的存在的都可能影響測(cè)試結(jié)果。同時(shí)實(shí)際檢測(cè)中，很容易陷入到一定的誤區(qū)，如對(duì)“熒光”過分關(guān)注，部分檢測(cè)人員多會(huì)認(rèn)為，x熒光儀器必須有x光管融入其中，但事實(shí)上僅需保證儀器為x射線激發(fā)，便可作為分析儀。再如檢測(cè)人員認(rèn)為分析時(shí)間控制在最小范圍內(nèi)，意味測(cè)試效率較高，但若在測(cè)量中測(cè)試時(shí)間不足，很難保證測(cè)量精度。
對(duì)于電子探針分析法，其又可被叫做電子探針x射線顯微分析，可使貴金屬中的具體成分被檢測(cè)出來，一般在元素分布狀態(tài)檢測(cè)、材料組織結(jié)構(gòu)分析中，這種方法較為適用。
從電子探針應(yīng)用原理看，其與x射線熒光方法相近，強(qiáng)調(diào)在對(duì)樣品分析中，從其x射線方面著手，結(jié)合定量、定性等分析方式，但區(qū)別于x射線熒光，電子探針利用點(diǎn)電子束取代x射線，在對(duì)樣品發(fā)生作用后，便能得到相應(yīng)的檢測(cè)結(jié)果。
通過實(shí)踐研究發(fā)現(xiàn)，電子探針分析實(shí)際應(yīng)用過程中，對(duì)于確定包金表層含量、超出3um厚度的鍍金以及其他各種類型K金，都較為適用。
如在貴重金屬檢測(cè)時(shí)需保證電子探針儀器可發(fā)揮作用。該儀器應(yīng)用下需投入較高的測(cè)試成本，有相關(guān)統(tǒng)計(jì)研究發(fā)現(xiàn)：若涉及較多測(cè)試點(diǎn)，每點(diǎn)將需要50元左右的測(cè)試費(fèi)用，這 對(duì)于商業(yè)檢測(cè)并不適用。而且電子探針應(yīng)用下強(qiáng)調(diào)掃描過程中充分發(fā)揮電子束的作用，但電 子束通常難以檢測(cè)深度較大的材料，如鍍層較厚金屬、包金層較厚的材料．檢測(cè)中很難對(duì)材 質(zhì)含量、成分進(jìn)行有效檢測(cè)。再如金屬以不規(guī)則形態(tài)為主或體積過大，檢測(cè)中也難以取得良 好的效果。另外，檢測(cè)中電子探針采用的方式以微區(qū)分析方法為主，最終測(cè)定的結(jié)果不具備 得較強(qiáng)的代表性。
目前在對(duì)黃金、銀純度測(cè)量，以及其他元素如鈀、銠與鉑等元素純度測(cè)定中，須引入相應(yīng)的化學(xué)分析方法，應(yīng)用過程中可直接將化學(xué)試劑引入其中，對(duì)檢測(cè)對(duì)象中的雜質(zhì)元素進(jìn)行消除，并測(cè)定元素含量比例。
從應(yīng)用原理上來看，用過程中需適量的銀融入試樣中，并選取多孔性灰皿作為載體，將試樣放置其中，在此基礎(chǔ)上采取氧化灰吹。
以33．30％～50．00％含金量為例，樣品檢測(cè)中灰吹法允許差僅保持為0．05％：再如99．00％～99．95％含金量樣品，灰吹法應(yīng)用下的允許差為0．02％，充分說明灰吹法測(cè)試精度較高。
綜合貴金屬檢測(cè)中應(yīng)用的無損檢測(cè)技術(shù)，以密度法為例，假若金屬形狀以不規(guī)則形態(tài)為主，測(cè)試結(jié)果準(zhǔn)確性將難以得到保證。再如X射線熒光，其在實(shí)際檢測(cè)過程中會(huì)因雜質(zhì)元素的存在而導(dǎo)致測(cè)試結(jié)果較大，所以建議子啊分析儀選用中以大型為主，其可使測(cè)試結(jié)果較為準(zhǔn)確。同時(shí)，在具體測(cè)試中也可發(fā)現(xiàn)，盡管密度法應(yīng)用下，金屬浸液中的殘存氣泡可被消除，然而因金屬中的雜質(zhì)含量、成分難以確定，所以測(cè)試效果仍會(huì)受到影響。
對(duì)于x射線熒光，若分析儀為小型，由于有較多雜質(zhì)因素對(duì)測(cè)試過程進(jìn)行干擾，測(cè)試進(jìn)度難以保證，可 考慮結(jié)合具體圖譜，將元素固定峰位明確，在此基礎(chǔ)上采取定性分析方法，對(duì)雜質(zhì)元素情況進(jìn)行判斷，有利于檢測(cè)精確度的提高。

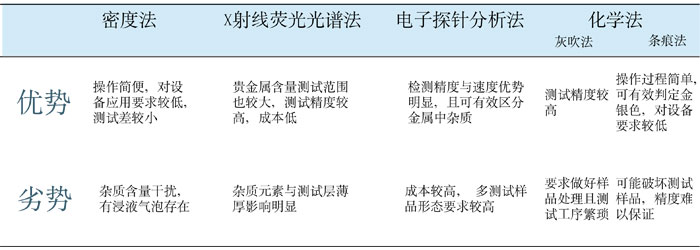

表一：不同無損檢測(cè)技術(shù)應(yīng)用的優(yōu)勢(shì)與弊端
不同無損檢測(cè)技術(shù)都有一定的優(yōu)勢(shì)和不足，具體建議
實(shí)際就檢測(cè)過程中應(yīng)該認(rèn)識(shí)到，若檢測(cè)對(duì)象為空心飾品，采用密度法時(shí)將會(huì)有測(cè)試盲區(qū)出現(xiàn)。尤其在測(cè)試對(duì)象包含過多組分時(shí)，計(jì)算結(jié)果也不準(zhǔn)確。所以在檢測(cè)過程中建議檢測(cè)技術(shù)聯(lián)合使用，如電子探針、x射線熒光組合使用，可解決測(cè)試盲區(qū)問題，而且雜質(zhì)含量也能被有效測(cè)定。而在x射線熒光方法應(yīng)用下，其在測(cè)試中，影響因素問題集中表現(xiàn)在雜質(zhì)干擾、測(cè)試面選擇等問題上，要求實(shí)際應(yīng)用過程中，針對(duì) 存在的雜質(zhì)干擾問題，需采取定性分析方式，確定雜質(zhì)類型，在此基礎(chǔ)上對(duì)雜質(zhì)含量值進(jìn)行判定。
對(duì)于測(cè)試面問題，應(yīng)該注意以大而平整面為主，并對(duì)測(cè)試面采取反復(fù)測(cè)試操作，綜合分析每次測(cè)試，最終以平均值定結(jié)果。另外使用化學(xué)分析方法時(shí)，盡管測(cè)試中可取得精確度較高的結(jié)果，但由于測(cè)試過程中耗時(shí)較長(zhǎng)，容易對(duì)金屬樣品產(chǎn)生一定的破壞，所以在商業(yè)檢測(cè)中也難以適用。
關(guān)于檢測(cè)通 | 服務(wù)項(xiàng)目 | 合作中心 | 資訊投稿 | 聯(lián)系我們 | 客服中心 | 網(wǎng)站地圖 | 友情鏈接
Copyright ? 2010-2013 生意寶檢測(cè)通 版權(quán)所有. All rights reserved.
地址：浙江省杭州市莫干山路187號(hào)易盛大廈12F 郵政編碼：310012
電話：0571-87397933 傳真：0571-88228213 QQ:2804879579
