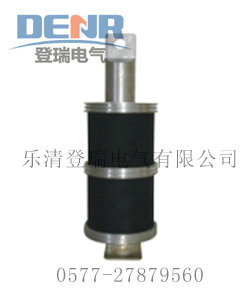

LXQ3電壓互感器中性點用一次消諧器原理

6～35kV中性點不接地電網中的電磁式電壓互感器(以下簡稱PT)，當母線空載或出線較少時，因合閘充電或在運行時接地故障消除等原因的激發，會使電壓互感器過飽和，則可能產生鐵磁諧振過電壓。出現相對地電壓不穩定、接地指示誤動作、PT高壓保險絲熔斷等異常現象，嚴重時會導致PT燒毀，繼而引發其它事故。 一次消諧器是安裝在6～35kV PT一次繞組Y0接線中性點與地之間的高容量非線性電阻器，起阻尼與限流的作用。該消諧電阻器可以起到良好的限制電壓互感器鐵磁諧振的效果,本消諧器適用于各種電壓互感器型號,包括戶內戶外,全封閉半封閉,澆注式油浸式等電壓互感器。



一次消諧器作用

如果6～35kV電網中性點不接地，母線上Y0接線的PT一次繞組將成為該電網對地唯一金屬性通道。單相接地或消失時，電網對地電容通過PT一次繞組有一個充放電的過渡過程。試驗測得此時常常有最高幅值達數安培的工頻半波涌流通過PT，此電流有可能將PT高壓熔絲(0.5A)熔斷。而安裝了一次消諧器后，這種涌流將得到有效抑制，高壓熔絲不再因為這種涌流而熔斷



一次消諧器使用條件

1、適用于戶內及戶外，環境溫度-40℃～+60℃；

2、額定頻率：48Hz～62Hz；
3、海拔高度不大于3000m，地震裂度8度及以下地區；

4、大氣中無嚴重污穢及浸蝕性介質的場所； LXQ ( D ) 系統電壓等級 設計序號 帶D為弱絕緣，不帶D為普通型一次消諧器

5、串接于交流6～35kV非有效接地系統PT一次繞阻中性點與地之間， 在一個系統中 接有多臺電壓互感器時，在每臺互感器的三相高壓繞阻中性點裝一臺消諧器， 才能有效地限制弧光接地過電壓和消除鐵磁諧振。

10KV一次消諧器型號

LXQ-6 LXQ2-6 LXQII-6 LXQ2-10 LXQII-10

LXQ-12 LXQ2-12 LXQII-12 LXQ2-12 LXQII-12

RXQ-6 RXQ2-6 RXQII-6 RXQ-10 RXQ2-10 RXQII-10

RXQ-12 RXQ2-12 RXQII-12 RXQ-12 RXQ2-12 RXQII-12

SM-LXQ-10 SM-LXQ-6 RXQ-10GY LXQ-10GY

35KV一次消諧器

LXQ-24 LXQ2-24 LXQII-24 LXQ2-35 LXQII-35

RXQ-24 RXQ2-24 RXQII-24 RXQ2-35 RXQII-35

RXQ-35GY LXQ-35GY
