- 1、概述：
1.1：產品簡介：
此款溫濕度傳感，是集溫濕度測量、變送于一體的智能無線產品，能夠精確測量環境溫濕度。溫濕度測量部分采用專業的數字式傳感器，外加傳感器專用防護罩，保證了測量數據的可靠性與穩定性。信號傳輸方式選擇通信距離遠、穿透能力強的433MHZ頻段信號。多臺溫濕度傳感器與無線協調器可組成溫濕度監測、監控系統。同時，產品自帶液晶顯示屏，溫度值與濕度值可切換顯示，方便現場查看溫濕度數據。
1.2：應用場合：
無線數字溫濕度傳感器適用于室內外各種環境的溫濕度監測，廣泛應用于溫室大棚、實驗室、博物館、圖書館、檔案館、生產車間、倉庫、機房、樓宇自控等場所。
2、產品特點：
◆高精度溫濕度采集，適用于各種環境的溫濕度測量；
◇無線傳輸，現場施工免布線，方便安置；
◆標準化設計，外形美觀、結構科學，墻面安裝，拆裝方便；
◇配有LCD液晶顯示，可直觀現場溫濕度值；
◆通信距離最遠可達1000m（空曠環境）；
◇IP65防護等級，性能優異，適用各種環境（IP65：表示產品可以 完全防止粉塵進入及可用水沖洗無任何傷害）
3、技術參數：
參數項 參數說明
測溫范圍 -40℃至80℃
溫度精度 ±0.5℃
溫度漂移 ±0.1℃/年
濕度范圍 0-100%RH
濕度精度 ±4.5% RH
供電電源 DC 5V
顯示方式 單排LED液晶顯示，寬*高=40*15mm
傳輸距離 空曠環境傳輸距離1000米
網絡類型 星型
無線頻率 433MHz ISM免費頻段
傳感器節點信道 1-9
傳感器節點網絡ID范圍 1-9
傳感器節點地址范圍 1-254
結構形式 一體式、白色ABS工程塑料
安裝方式 壁掛式，固定于墻面
外形尺寸 90*85*40mm
防水等級 IP65

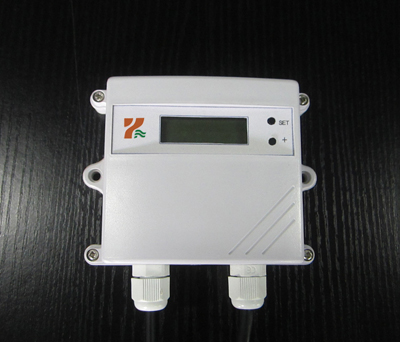

4、產品實物圖：
undefined
5、外形尺寸圖：
undefined
外形尺寸及布局說明（單位：mm）
6、使用說明：
產品采用內置天線，LED顯示屏實時輪詢顯示溫濕度及地址信息。采用探頭外置方式，外接線達1m。
兩個按鍵，上面的是設置鍵（SET），下面的是數據加鍵（+），長按設置鍵可進入設置界面，首先是信道設置C，再輕按設置鍵，數字閃爍，可修改信道，按數據加鍵，信道可在1-9循環，然后按設置鍵返回上一步；按數字加鍵進入下一項PANID設置，設置方法同上，而地址設置界面，按設置鍵后，第一位地址閃爍，按設置鍵可切換地址位，按數據加鍵可設置地址，地址設置范圍為1-254，超出無效，長按設置鍵退出并保存設置。
組網時一個協調器最多可配備254個傳感器，首先將協調器和各個傳感器的信道、PANID設為相同的信道和PANID，傳感器地址從001-254，不可重復，設置完成便可實現通信。
然后可通過WIFI路由模塊將無線傳感器連接到云端，手機APP端可在局域網或通過互聯網訪問云端服務器查詢獲取傳感器相關數據。APP可定時讀取相應數據，也可以主動讀取。
7、按鍵操作說明：
按鍵操作 數碼顯示 說明
長按set鍵3s以上 C - - 1 顯示信道“1”
短按set鍵 末尾數字閃爍 C - -1 可編輯狀態
短按+鍵 末尾數字+1 C - - 2 編輯信道
短按set鍵 退出編輯信道 C - - 2 返回選擇界面
短按+鍵 切換設置 P - - 1 顯示PANID“1”
短set鍵 末尾數字閃爍 P - -1 可編輯狀態
短按+鍵 末尾數字+1 P - - 2 編輯PANID
短set鍵 退出編輯PANID P - - 2 返回選擇界面
短按+鍵 切換設置 R 0 0 1 顯示ID地址
短按set鍵 選中數字閃爍 R 00 1 選中位地址可編輯
短按+鍵 選中數字+1 R 2 0 1 編輯ID地址
短按set鍵 退出編輯地址 R 2 0 1 返回選擇界面
長按set鍵 25.2℃
66.7% R 0 0 1輪詢 退出設置界面并保存
注：信道和PANID的范圍是１-９
ID地址的范圍是００1-２５4
8、安裝步驟及位置：
本品為壁掛型，傳感器兩側中間有兩個φ4的安裝孔，用標配的螺釘將其固定于墻面。傳感器應盡量垂直安置，安裝時，保證傳感器探頭在下方。
①．避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則易造成溫濕度測量不準確。
②．安裝在環境穩定的區域，避免直接光照，遠離窗口及空調、暖氣等設備，避免直對窗口、門房。
③．盡量遠離大功率干擾設備，以免造成測量的不準確，如變頻器、電機等。
9、注意事項：
①．使用前請認真閱讀說明書、確保接線正確。任何錯誤接線均有可能對傳感器造成不可逆傷害。
②．安裝使用避免在易于傳熱且直接造成與待測區域溫差地帶安裝，否則會造成溫濕度測量不準確。
③．防止化學試劑，油、粉塵等直接侵害傳感器，勿在結露、結冰、高溫下使用。請勿進行冷、熱沖擊。
④．溫濕度傳感器作為監測器具，長時間使用會產生偏移，為保證測量精準度，最好每年校準一次。檢定周期為一年，請在檢定后按修正值使用。
