- 改性用實驗室雙螺桿擠出機：輔機包括 1.5米不銹鋼水槽、吹干機，切粒機SHJ20同向雙螺桿擠出造粒機組包括機械和電氣控制兩部分組成，機械部分包括主機和輔機兩部分。
改性用實驗室雙螺桿擠出機SHJ20型雙螺桿混煉擠出機基本參數：
1.螺桿公稱直徑： φ21.7 mm
2.螺桿最高轉速： 600 r/min
3.螺桿工作長徑比 40
4.生產能力： 5～10 Kg/h
5.機組總功率： 10 kw
6.主機驅動功率： 4 kw
7.主機中心高： 600 mm
8.主機重量： ～800Kg
一．改性用實驗室雙螺桿擠出機主機部分：
1．主機由交流電機、聯軸器、減速分配箱、潤滑油系統、喂料系統、筒體及螺桿、加熱系統、抽真空系統、軟水系統、冷切模頭和機身等組成。
a. 交流電機：功率4 kw，轉速1500 r/min，提供主機動力；
b.聯軸器：聯接交流電機和減速分配箱的部件；
c.減速分配箱：輸出轉速600 r/min，其作用為減速和分配扭矩。
d.潤滑油系統：實現對潤滑油冷卻、齒輪和軸承的潤滑。
潤滑油系統的參數如下：
潤滑油型號：上海海牌6402中負荷齒輪油，型號85W/90GL-4

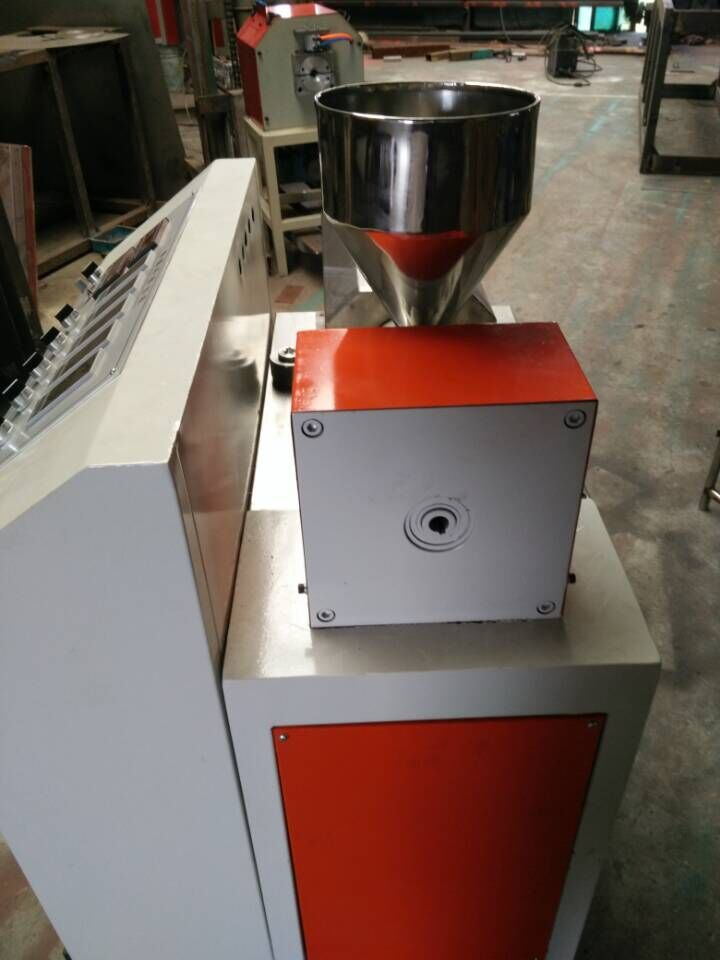

e.喂料系統：對所添加的物料進行計量，從落料盒落入加料筒體。
主喂料系統的參數如下：
喂料機類型： 雙螺桿喂料機
螺桿公稱直徑： φ14 mm
電機功率： 0.22 kw
減速比 ： 11
f.筒體及螺桿：減速分配箱通過兩聯軸器實現對螺桿的驅動，螺桿在筒體內旋轉實現對
物料的輸送、熔融、剪切、混合和排氣等，最后對物料壓縮建立壓力，實現物料從模頭擠出。
筒體構型在設備出廠前根據用戶所加工物料已經組合并安裝，用戶不需改變其結構形式。
螺桿構型在設備出廠前根據用戶所加工物料已經組合并安裝，用戶在生產過程中可根據工藝需要對螺桿的結構形式進行調整。
g.加熱系統：開車前，加熱系統對筒體和冷切模頭進行加熱，達到工藝設定溫度；機組在運轉過程中，通過溫控儀表的作用，對實現對設定溫度的控制。
主機加熱總功率： 35.8 kw
各段加熱功率如下： 1 2 3 4 5 6 7 8 9 10 機頭
h.抽真空系統：實現的機筒內氣體的強制排出。
抽真空系統的參數如下:
電機功率： 0.55kw
i.軟水冷卻系統：實現對筒體的冷卻，確保主機在合適的溫度范圍內工作
軟水冷卻系統的參數如下：
冷卻水泵功率： 0.55kW
j.拉條模頭：通過濾網實現對物料過濾，濾網一般分三層，濾網的目數由生產工藝確定。對熔體擠壓形成料條。
k.機身：包括底座和支架，作為其它部件系統安裝的基礎。
二．改性用實驗室雙螺桿擠出機部分。1.6米不銹鋼水槽：實現對料條的冷卻。不銹鋼水槽長度1.5m
2. 吹干機 0.55KW
3.切粒機：實現對料條的切粒。電機功率： 0.75kw
