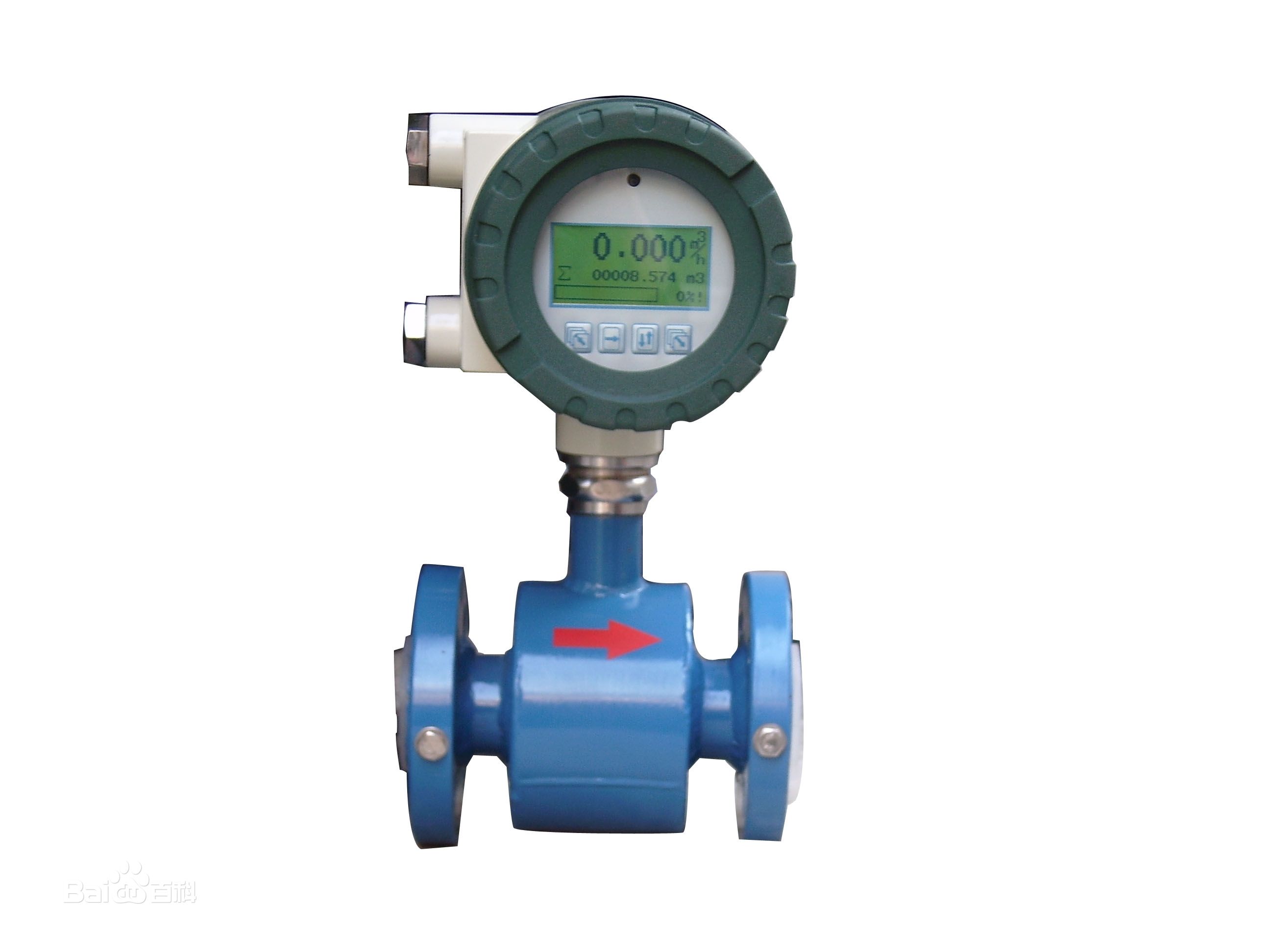

供應開封國儀流量儀表連接插入式電磁流量計
- 主要規格：
- 介質 管徑 溫度 壓力 流量 信號 電源
- 一、插入式電磁流量計概述
插入式電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
插入式電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
二、插入式電磁流量計產品特點
l 全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1
l 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
l 采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
l 采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
l 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
l 在現場可根據用戶實際需要在線修改量程。
l 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
l 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
l 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）
l 具有自檢與自論斷功能。
l 小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）
l 內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）
l 紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）
三、插入式電磁流量計技術參數
公稱通徑（mm）
（特殊規格可定制）
管道式四氟襯里：DN200～DN2100
管道式橡膠襯里：DN200～DN1200
流動方向：
正，反，凈流量
量程比：
150：1
重復性誤差：
測量值的±0.1%
精度等級：
管道式：1.5級，2.0級
被測介質溫度：
普通橡膠襯里：－20～＋60℃
高溫橡膠襯里：－20～＋90℃
聚四氟乙稀襯里：－30～＋100℃
高溫型四氟襯里：－20～＋180℃
額定工作壓力：
（高壓可定制）
DN6－DN80：≤1.6MPa
DN100－DN250：≤1.0MPa
DN300－DN1200：≤0.6MPa
流速范圍：
0.1－15m/s
電導率范圍：
被測流體電導率≥5μs/cm
電流輸出：
負載電阻
0～10mA：0～1.5kΩ
4～20mA：0～750 kΩ
數字頻率輸出：
輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA
供電電源：
AC220V、DC24V或3.6V電池
要求直管段長度
上游≥5DN，下游≥2DN
連接方式：
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定
防爆等級：
mdIIBT4
防護等級：
分 離 型： 傳感器IP68（水下5米，僅限于橡膠襯里）
轉換器IP65
環境溫度：
－25～＋60℃
相對溫度：
5%～95%
消耗總功率：
小于20W
四、儀表選型
1. 選型代碼：
型號
說明
GYLDC —
□
-□
□
□
□
□
□
-□
通徑
10-2200mm
組合
S
一體型
L
分體型
電極材料
M
不銹鋼
T
Ti（鈦）
D
Ta（鉭）
H
哈氏合金
P
Pt鉑
N
Ni鎳
輸出方式
0
無輸出
1
4-20mA/1-5KHz
2
4-20mA
襯里材料
X
橡膠
F
聚四氟乙烯
P
聚乙烯
J
聚氨酯橡膠
就地顯示
0
無就地顯示
1
就地顯示
通訊方式
0
無通訊
1
RS485
2
RS232
3
Mobdus
4
Hart
接地
0
無接地環
1
有接地環
2
有接地電極
上限流量
（n）
上限流量（量程）m3/h
