混凝土抗?jié)B儀 混凝土滲透儀,混凝土抗?jié)B儀 砂漿滲透儀,砼滲透儀(滄州路儀)

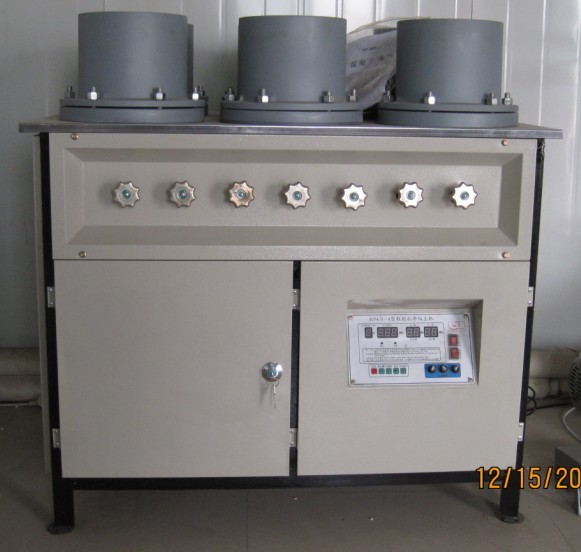

HP-40型混凝土滲透儀是滄州路儀公路儀器有限公司生產的優質產品，本儀器適用于混凝土搞滲性能的試驗和搞滲標號的測定，同時可用于其它建筑材料透氣測定和質量檢測。主模愛用優質鋼，臺面采用不銹鋼板。咨詢電話13703330687.
混凝土抗?jié)B儀混凝土滲透儀主要技術參數：
工作壓力：4MPa/cm2；
一次同時可做試驗件：6個；
電機功率：90W；
工作方法：微電腦自動加壓；
試模幾何尺寸:175*185*150
轉速:1390r/min

混凝土抗?jié)B儀同時供應試驗儀器、無損檢測、力學設備、各種試模、各種篩具，混凝土試驗儀器   水泥試驗儀器 無損
檢測儀器 公路土工試驗儀器 瀝青試驗儀器 壓力機、拉力機 水泥、混凝土試模類  天平類  其它檢測儀
器河北路儀電話03174608382傳真03174608387手機：13703330687QQ：1379916211網址http://www.010yq.com
郵箱：yiqi0687@163.com

混凝土抗?jié)B儀混凝土滲透儀,混凝土抗?jié)B儀
一、混凝土滲透儀適用范圍
混凝土抗?jié)B儀混凝土、是現在建筑中被廣泛使用的人工石材，對于某些建筑，如水工建筑、水下、水中、地下和其他建筑工程，要求建筑物具有特殊的性能-抗?jié)B性能 所謂抗?jié)B性能是指構筑物所使用的材料能
抵抗水和或其他液體（輕油、重油）介質在壓力
作用下滲透的性能。
HS-4型抗?jié)B儀主要使用于湖擰土抗?jié)B性能和是試驗和抗?jié)B標號的測定。同時也可利用它做建筑
材料透氣性的測定和質量檢查，因此得到了有關生產、施工、設計、教研等部門的廣泛使用。
  IIS-4S型抗?jié)B儀：功能與普通型相同，其主要特點是壓力值通過傳感器在壓力顯示儀上顯示出
來，并能按設定的程序?qū)崿F(xiàn)自動升壓，自動完成試驗，減輕工作人員負擔。HS-4型、HS-4S型抗?jié)B儀均符合GB/T50081-2002（普通混凝土力學性能試驗方法標準）、T0528
-94、GBJ81-85等標準要求。
混凝土抗?jié)B儀二、混凝土抗?jié)B儀主要技術參數
1、最大工作壓力：4mpa
2、工作方式：自動恒壓（數顯型：自動恒壓且自動升壓）
3、一次可作試件數：6個
4、試模幾何尺寸（亦稱主模）模腔上口直徑：φ174.8mm模腔下口直徑：φ185mm高度：153mm
5、柱塞泵參數：
   流量：0.16L/min
6、電動機：
   功率：120W
   電源：380V-50HZ
7、外形尺寸：950×800×950mm
8、質量：≈220kg
混凝土抗?jié)B儀三、混凝土抗?jié)B儀主要工作原理及其機構（見附圖一）
HS-4型抗?jié)B儀和IIS-4S型數顯抗?jié)B儀是利用密封容器內壓力處處相等的原理（水位差疏忽不計），以水泵對整個系統輸壓，并通過電接點壓力表或壓力控制器加壓壓力的大小來實現壓力水由
下向上滲透壓裝在試模中的試件，從而測定試件
抗?jié)B性能和計算其抗?jié)B標號的儀器。HS-4型砼抗?jié)B儀和IIS-4S型數顯砼抗?jié)B儀主要由箱體、工作臺，由不銹鋼面板制成，并安裝有6個
模座及36個M12螺栓，用于安裝試模之用。
3、供壓系統，由電動機、動力箱、水泵、水包、安全閥，管道等組成，電動機用于向系統提供動力源，動力箱用于將電動機所提供的動力源轉化成往返運動的動力并提供給水泵，水泵用以向整
個系統提供水壓，水包用以穩定供應系統的水壓，并起水壓源，動力箱用于將電動機所提供的動力源轉化成往返運動的動力并提供給水壓，并起水壓源的分流作用；安全閥安裝字水包中央，安全閥的作用是確保系統壓力不大于4MPA4、操作臺，主要由電器控制和控制閥組成。（1）HS-4型砼抗?jié)B儀電器控制部分（見附圖二），由紅綠按鈕開關和1只電接點壓力表所組成，
綠色按鈕為啟動開關，紅色按鈕為停止開關，電接點壓力表用于控制供壓系統的壓力保持在你需要的范圍，當壓力指針達到上限時，水泵停止工作，由于試件滲透等原因，致使水壓下降，指針
逆時針轉動，離開上限位置，直至到達下限位，水泵重新啟動，水壓上升到上限位（2）控制閥。其開啟與關閉與一般閥們相同，即
順時針轉為關系，逆時針旋轉為開啟，每個閥相對應控制一個試模，（3）HS-4S型數顯砼抗?jié)B儀電器控制部分：由組合開關和1只壓力傳感器相連接的控制器所組成。組合開關控制抗?jié)B儀電源，“0”位為關“1”位為開；控制器用語控制供壓系統的壓力保持在你需要的范圍。關于控制器的操作說明詳見附錄《
數顯抗?jié)B儀壓力控制器操作說明》
混凝土抗?jié)B儀四、混凝土抗?jié)B儀安裝及使用
1、準備
a、將抗?jié)B儀器放置在平整、堅實的室內基礎上，
b、關閉位于箱體右下方的放水卸壓閥
c、開啟6個控制閥
d、初次使用，注水入箱，開啟控制閥，啟動電源
，至6個模座內水溢出為止，以便排出系統內空氣
。
e、關閉控制閥
2、試件制作及安裝
a、試件成形養護，根據設計所要求的材料配比用
成形模（亦稱副模）制作成形，然后按部或國際
標準的規范進行掩護。
b、將養護好的試件表面晾干，然后在其側面涂山熔化的密封材料（火漆或密封蠟）注意試件兩端面，嚴禁涂有密封材料。
c、將試模加熱到40℃，然后將涂有密封材料的
試件裝入模腔，再在壓機上（螺旋壓力機或借用實驗室的壓力實驗機）將試件壓入試模中并冷卻至常溫，最好使用本廠配套生產的HT-200型多功能脫模機，既可裝、脫模、又可劈裂試件，觀察
滲水深度。
d、將裝壓好試件的試模安裝在抗?jié)B儀的工作臺上
，并均勻的擰緊螺絲帽
3、接通電源，紅色信號燈兩，將電接點壓力表上限指針調至0.1MPA 下限指針與之可靠近但不能同時接觸（約小于上限指針0.05mpa),然后摁綠鈕啟動電源，此時水泵開始工作，電接點壓力表
指針隨水壓上升而順時針轉動，注意觀察壓力上升是否正常，系統有無滲漏水現象，如有異常則應排除后才能進入試驗。
IIS-4S型數顯砼抗?jié)B儀按附錄操作說明執行。
4、開啟控制閥，即向相應的試體送入水壓，注意觀察試模底部有無滲出，如有滲出則需擰緊相應部位的壓緊螺帽。
5、進入正常試驗后，每隔8小時增加工作壓力0.1MPA，隨時觀察試件端面有無滲水情況，如有滲水，則關閉相應的控制閥。
6、當6個試件中有3個試件的端面有壓力水滲出時，即可停止試驗，記下十時毫的水壓作為計算依據。
7、試驗結束，切斷電源，打開放水卸壓閥，使系統壓力降至零，取下試模，
8、從試模中壓出試件，并清洗試模、模座、涂上防銹油，以備再用
混凝土抗?jié)B儀五、混凝土抗?jié)B儀結果計算
1、混凝土抗?jié)B標號以每組六個試件中四個未出現透水時的最大水壓表示，其計算式為：S=10H-1其中：S-抗?jié)B標號H-六個試件中第三個滲水時的壓力（MPA）
2、如壓力加至1.2MPA經過8小時，滲水仍不超過2個，混凝土抗?jié)B標號應大于或等于12，即S=12
混凝土抗?jié)B儀六、混凝土抗?jié)B儀維護與保養
1、對工作環境的要求：周?chē)髿鉁囟葹?℃-45℃；相對溫度＜80%， 不長期在含腐蝕性氣體的環境中工作
2、水源應清潔無雜質
3、動力箱油在出廠時已加好，以后每半年打開后箱蓋及動力箱蓋，以更換一次20號或30號機械潤滑油，油量以加到接近主軸中心縣為準（約600ml)
4、每半查一次動力箱底部有無積水（此項工作可在換油時同時進行），并判明是否水泵密封圈損壞，如損壞則需要更換。
5、如環境溫度低于0℃，則需放水，卸壓閥放空
內的全部水源，一面結冰損壞系統的零件。
七、混凝土抗?jié)B儀故障排除
以下解決方法應在排除管道、泵、閥各借口處滲漏情況后實施
1、系統壓力起步時間較長，可判斷管道內有空氣，參照出次使用排出空氣
2、系統沒有壓力，一般為水泵內密封圈磨損造成密封不嚴，更換。
混凝土抗?jié)B儀八、混凝土抗?jié)B儀包裝與運輸
運輸前應用木箱（內壁有防水層）包裝，并用螺栓將箱固定好，運輸中箱體傾角不大于25℃，并避免撞擊和劇烈震動。

混凝土抗?jié)B儀混凝土滲透儀適用范圍:混凝土、是現代建筑中被廣泛使用的人工石材。對于某些建筑，如水工建筑、水下、水中、地下和其它建筑工程，要求建筑物具有特殊的性能——抗?jié)B性能。

混凝土滲透儀所謂抗?jié)B性能是指構筑物所使用的材料能抵抗水或其它液體(輕油、重油)介質在壓力作用下滲透的性能。

混凝土滲透儀主要使用于混凝土抗?jié)B性能的試驗和抗?jié)B標號的測定。同時也可利用它做建筑材料透氣性的測定和質量檢查。因此得到了有關生產、施工、設計、教研等部門的廣泛使用。

混凝土滲透儀：功能與普通型相同，其主要特點是壓力值通過傳感器在壓力顯示儀上顯示出來，并能按設定的程序?qū)崿F(xiàn)自動升壓、自動完成試驗，減輕工作人員負擔。

混凝土抗?jié)B儀混凝土滲透儀主要技術參數:
1、最大工作壓力： 4MPa
2、工作方式： 自動恒壓(數顯型：自動恒壓且自動升壓)
3、一次可作試件數： 6個
4、試模幾何尺寸(亦稱主模)
模腔上口直徑： Φ174.8mm
模腔下口直徑： Φ185mm
高度： 153mm
要求成形模幾何尺寸(亦稱副模)
上口直徑： Φ175mm
下口直徑： Φ185mm
高度： 150mm
5、柱塞泵參數：
流量： 0.16L/min
6、電動機：
功率： 120W
電源： 380V-50HZ
7、外形尺寸： 950×800×950mm
8、混凝土抗?jié)B儀質量： ≈220kg

混凝土抗?jié)B儀混凝土滲透儀結構原理
HS-4型混凝土滲透儀是根據液壓原來進行設計，以電動機拖動水泵施壓，通過管道與壓力容器，控制閥，試模座等連接。壓力由水泵輸出進入壓力容器，然后輸送到名試件系統進行加載試驗。管路中裝有電接點壓力表和電氣控制系統，通過對電接點壓力表內的電觸點的調節可以使壓力在0.1 ~4Mpa的規定范圍內進行恒壓試驗。
HS-4型混凝土滲透儀設有電動和手動 兩種加壓功能，每當停電工控制系統出現故障時，可采用手動(在大皮帶盤輪裝上備用手柄即可進行)加壓進行工作，從而保持試件滲透試驗的連續性。
HS-4型混凝土滲透儀有機架試模，水泵壓力容器，控制閥，壓力表和電氣控制等裝置部分組成，各部分的結構和作用分述如下：

混凝土抗?jié)B儀混凝土滲透儀機架試模
機架采用優質型鋼焊接而成，臺面選用優質冷軋薄鋼板制成，平整，光滑，試模座固定在工作臺面上，座的邊緣有沉割槽，槽內鉆孔洞，試模內滲出的水既由此孔流回盛水箱， 6-12從而保持臺面干燥。整潔，經久耐用。試模6-12M螺栓，采用專用六角筒板手固緊在試模座上，中間用“0”型橡圈密封。

混凝土滲透儀水泵部分
水泵是以90W電動機為動力源泉，由皮帶輪和齒輪進行兩極變速，偏心輪旋轉帶連桿和導柱，從而驅使水泵柱塞作往復運動進行工作，由于水泵的流量很小，因此可視為給試體的水壓為靜態。

混凝土抗?jié)B儀混凝土滲透儀壓力容器
壓力容器是具有蓄水儲存并能起到降低壓力水的脈沖作用的大型容器，試驗前用漏斗通過注水嘴將誰注滿容器，試驗完畢，將壓力容器內水通過排污閥將水放盡

圖中三相異步電動機1M是拖動水泵的動力源，通過電接點壓力表的上下限觸點的交替接通，斷開，對(1M)電機的起動，停止進行自動控制，使水壓時而處于升壓狀態，時而處于穩壓狀態。

混凝土抗?jié)B儀混凝土滲透儀準備階段
在接通電源前，用鑰匙拔動電接點壓力表中的兩根極限電壓，將起調撥到所需要的壓力值上。
接通本機構的三相電源，電源指示燈亮，此時面板上的紐子開關置斷開位置，電接點壓力表下限觸點與動接點閉合，繼電器線圈的電并自鎖，水壓為“零“
2混凝土抗?jié)B儀.控制階段
當“準備階段”結束后，首選撥動開關，使其置于升壓位置的電啟動，帶動水泵工作，水壓開始上升，升壓指示燈亮，這時電接點壓力表指針隨水壓上升而順時針轉動，指示出實際壓力值，下限接點由于彈簧作用，此時還是保持閉合狀態。
當水壓繼續升高，指針轉到下限壓力值時，隨指針一起轉動的下限觸點被下限壓桿擋住，而與動觸點分開，但由于線圈自鎖觸點的作用，乃處于停電狀態，所以水泵繼續工作，水壓繼續上升。
電接點壓力表指針由于水壓上升繼續轉動。當轉到上限值時指針的動觸點上限壓桿的上限觸點閉合，使繼電器線圈得電，起動斷開線圈上限電路，隨之接觸點線圈失電，電機亦失電，水泵繼續工作，水壓繼續上升。混凝土抗?jié)B儀
電接點電壓力表指針由于水壓上升繼續轉。當轉到上限值時指針的動觸點上限壓桿的上限觸點閉合，使繼電器線圈得電，其動斷觸點斷開線路電路，隨之接觸點線圈失電，電機亦失電，
水泵停止工作機器處于穩定狀態。穩壓指示燈亮。
在水泵工作后，由于試件滲透等原因,致使水壓下降。指針逆時針轉動，離開上限位置直至回到下限壓力值，動觸點又與下觸點閉合，接通線圈電路，其動合觸點又接同接觸器線圈電路，使水泵又一次得以工作。水壓隨之上升，結束了穩壓狀態，重新呈現升壓狀態。
這樣就完成了水壓在電接點壓力表的上下限定值范圍內交替改變狀態，(升壓或穩壓“的自動控制。

混凝土抗?jié)B儀混凝土滲透儀操作步驟
1．  旋下壓力容器上的注水最的螺栓，同時打開7只閥門，將潔凈的清水注入壓力容器內，觀察0號控制閥放水管出水流暢。然后關閉0號控制閥，直至注滿益出為止，再將螺栓裝上擰緊。
2．  向注水箱注滿清水。
3．  將水泵上二異柱螺母拆下，拔出上檔板及水泵柱塞，向泵內注滿清水，再按電源方向裝上即能開機正常工作。
4．  調節電接點壓力表至4Mpa位置上。
5．  通電，起動電源開關，使水泵能正常運行(應無沖擊現象)觀察6個試模出水是否正常。直至無氣泡為止。
6．  逐個共閉控制閥，觀察壓力表壓力是否上升，排除一切泄露故障，使壓力能穩定在所調節的范圍內。
7．  按標準實驗方法，將試模逐個安裝就位，初步不可擰緊，大好欲按要求試驗壓力的電接點壓力表，即可正常工作。（滄州路儀公路儀器有限公司為您提供）
