- 數顯電工套管壓力試驗機
一、電工套管壓力試驗機簡介
產品名稱：數顯電工套管壓力試驗機由獻縣大昌試驗儀器廠生產，型號：JG3050-7(產品型號采用《JG 3050-1998 建筑用絕緣電工套管及配件》圖片七定義)
產品原理及作用：壓力試驗機用于電工套管、套管配件、多種塑料管、塑料波紋管、玻璃、陶瓷等非金屬材料試樣進行受壓時的情況，做壓力試驗，從而了解產品受損情況及評估產品在受壓時所能承受的耐壓強度。從而根據產品實際情況及國家標準范圍內進行改進、完善產品設計。
參照標準：《JG 3050-1998 建筑用絕緣電工套管及配件》6.4 套管抗壓性能測定。
二、電工套管壓力試驗機結構簡介
主柱采用特殊優質鋼材定做，經外圓磨加工、外表鍍鉻、堅固耐用且永不生銹。
本試驗機與其它拉壓力試驗機相比，具有壓力恒定、外徑變化能得到精確測量、操作方便、直觀可靠等特點。
三、電工套管壓力試驗機標準
依據《JG 3050-1998 建筑用絕緣電工套管及配件》及ZBG33008《聚乙稀塑料波紋電線管》等要求生產。

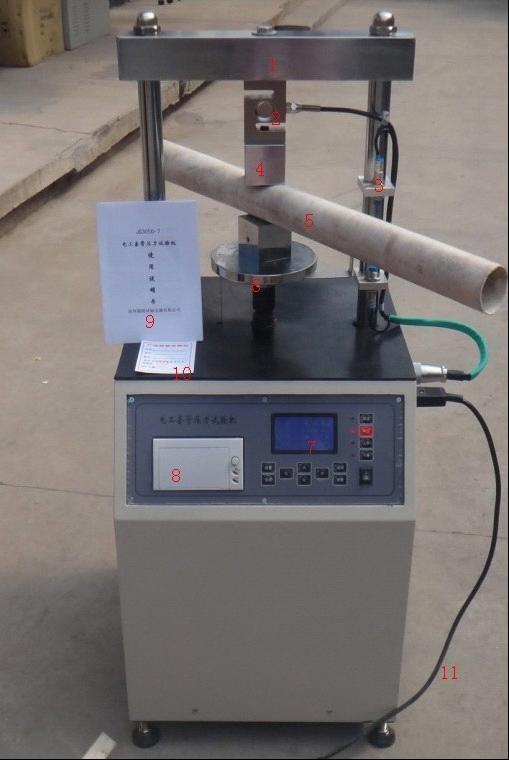

四、電工套管壓力試驗機結構參考圖
1上橫梁、 2壓力傳感器、 3上下限位、 4方鐵、 5試件、 6壓盤、 7液晶顯示器、 8打印機、 9使用說明書、 10產品合格證、 11電源線
試驗原理：把試驗樣品放在平臺上，平臺上升與上壓頭產生一定壓力，試樣管徑變化測量范圍由位移傳感器讀出。
五、電工套管壓力試驗機特點:
本機采用電機及調速系統一體化結構驅動減速機，經減速后帶動絲杠進行加載。電氣部分包括試驗力測量系統和變形測量系統。并具有過載保護、位移控制等功能。設計簡單，使用方便，性能穩定安全。
六、電工套管壓力試驗機技術參數
最大壓力：10000N；精度：±1N；
試驗壓力：0-1KN（無級可調）
壓頭規格：50×50×50mm
管徑變化測量范圍：0-63mm，測量精度0.01mm
升降范圍:70mm
荷載上升速率：50±0.5mmmin；
電壓：220V±20V 50Hz；
電源保險絲：3A
外形尺寸:長*寬*高 400*540*670mm
重量:70KG
七、電工套管壓力試驗機操作注意事項
1、本設備是試驗測試設備。
請不要將本設備用于規定試驗及料以外的目的。
2、請完善安裝環境。
請置于室溫下。
濕度低的場所。（80%以下無結露）
灰塵和塵埃少的場所。
3、請按要求安裝試驗材料。
按要求安裝試驗材料，否則可能出現不可預期故障。
4、進行配線和維護作業時，請務必關閉電源。
為了防止在作業過程中機器失去控制而導致事故和觸電，請在進行作業前，務必先關閉電源。
5、電源。
關于本設備的電源，請注意以下事項。
原則上配電方式采用單相220V電源。
關于電源及電源工程，請與電氣工程人員或有同等知識的人士商量。
6、電源線
請務必使用隨設備提供的電源線。發現電源線和電源插頭有異常情況時，請與本公司聯系。同我公司服務人員進行更換或指導更換。
7、保險絲
為了防止火災和內部電路的破損等，請不要用規定以外的保險絲。更換保險絲時，請使用與原設備相同型號和形狀的保險絲。
8、特別警告：警告應注意所執行的應用、或條件均具有很高的危險性，可能導致人員受傷或甚至死亡。
為了防止意外傷害或死亡發生，在搬移和使用設備時，請務必先觀察清楚，然后再進行動作。
操作規范
1、打開包裝，把運輸中設備配件上的固定支架移開，取出設備。
2、將儀器安裝好，設定試驗力值（320N、750N、1250N、4000N）把試件放入壓頭內，插好流值傳感器，按“啟動”鍵，試驗開始。儀器自動控制機械部分加載，當加載至設定力值時，儀器自動停止加載，并保持在此力值，自動記錄下此試件的最大壓力及其對應的流值，試驗完畢。工作平臺需手動下降至一定高度，方便更換試件。試驗過程中顯示屏實時地顯示試驗狀態，并在試件接觸到傳感器時開始記錄顯示試驗曲線。
3、打印：配有打印機的用戶在打印機連結無誤，試驗結束后按“打印”按鈕，打印機即打印最后一次試驗的曲線及數據。
注：如果試件壓力超過1000N，儀器過壓，自動保護；同時停止試驗，并將控制部分下降至一定高度。
4、上升／下降：按住“上升”鍵，試件平臺上升；按住“下降”鍵，試件架下降,上升到松開就停止。
5、過載保護設定：按“確認”鍵，顯示屏顯示最大壓力保護值的設置，一般設1KN。選擇好后，按“確認”鍵，返回到開機狀態。
6、
八、電工套管壓力試驗機注意事項及維修保養:
每次測試完畢，應切斷電源，保持設備的清潔。非操作人員不得任意操作本機
九、電工套管壓力試驗機隨機附件
50×50×50mm標準壓塊兩個。
--------------------------------------------------------------------
1上橫梁、 2壓力傳感器、 3上下限位、 4方鐵、 5試件、 6壓盤、 7液晶顯示器、 8打印機、 9使用說明書、 10產品合格證、 11電源線
------------------------------------------------------------------
一、數顯電工套管壓力試驗機說明：
產品名稱：數顯電工套管壓力試驗機生產，型號：JG3050-7S(產品型號采用《JG 3050-1998 建筑用絕緣電工套管及配件》圖片七定義)
產品原理及作用：壓力試驗機用于電工套管、套管配件、多種塑料管、塑料波紋管、玻璃、陶瓷等非金屬材料試樣進行受壓時的情況，做壓力試驗，從而了解產品受損情況及評估產品在受壓時所能承受的耐壓強度。從而根據產品實際情況及國家標準范圍內進行改進、完善產品設計。
參照標準：《JG 3050-1998 建筑用絕緣電工套管及配件》6.4 套管抗壓性能測定。
二、數顯電工套管壓力試驗機結構簡介：
主柱采用特殊優質鋼材定做，經外圓磨加工、外表鍍鉻、堅固耐用且永不生銹。
本試驗機與其它拉壓力試驗機相比，具有壓力恒定、外徑變化能得到精確測量、操作方便、直觀可靠等特點。
三、數顯電工套管壓力試驗機依據標準：
依據《JG 3050-1998 建筑用絕緣電工套管及配件》及ZBG33008《聚乙稀塑料波紋電線管》等要求生產。
四、數顯電工套管壓力試驗機特點：
本機采用電機及調速系統一體化結構驅動減速機，經減速后帶動絲杠進行加載。電氣部分包括試驗力測量系統和變形測量系統。并具有過載保護、位移控制等功能。設計簡單，使用方便，性能穩定安全。
五、數顯電工套管壓力試驗機技術參數：
1、最大壓力：10000N；精度：±1N
2、試驗壓力：0-1KN（無級可調）
3、壓頭規格：50×50mm
4、管徑變化測量范圍：0-30mm，測量精度0.01mm
5、升降范圍:90mm
6、荷載上升速率：50±0.5mm min
7、電壓：220V±20V 50Hz
8、電源保險絲：3A
9、外形尺寸：400×540×670mm（長×寬×高）
10、重量：70KG
六、數顯電工套管壓力試驗機操作注意事項：
1、本設備是試驗測試設備
請不要將本設備用于規定試驗及料以外的目的。
2、請完善安裝環境
請置于室溫下。
濕度低的場所。（80%以下無結露）
灰塵和塵埃少的場所。
3、請按要求安裝試驗材料
按要求安裝試驗材料，否則可能出現不可預期故障。
4、進行配線和維護作業時，請務必關閉電源
為了防止在作業過程中機器失去控制而導致事故和觸電，請在進行作業前，務必先關閉電源。
