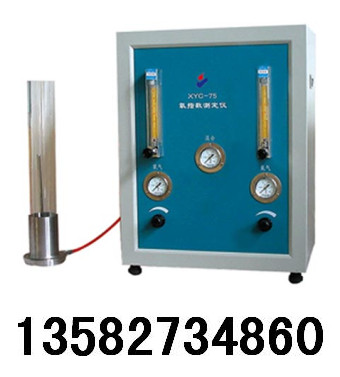

JG3050電工套管氧指數測定儀

一、說明

    產品名稱：數顯氧指數測定儀又名：氧指數分析儀，由滄州冀路試驗儀器有限公司生產，產品型號：XWR-2406（產品型號采用《JBT 10059-1999 試驗機與無損檢測儀器型號編制方法》定義）

二、產品原理及作用：

1、原理：

       物質燃燒時,需要消耗大量的氧氣,不同的可燃物,燃燒時需要消耗的氧氣量不同,通過對物質燃燒過程中消耗最低氧氣量的測定,計算出物質的氧指數值,可以評價物質的燃燒性能。所謂氧指數（Oxygen index），是指在規定的試驗條件下，試樣在氧氮混合氣流中，維持平穩燃燒（即進行有焰燃燒）所需的最低氧氣濃度，以氧所占的體積百分數的數值表示（即在該物質引燃后，能保持燃燒50mm長或燃燒時間3min時所需要的氧、氮混合氣體中最低氧的體積百分比濃度）。作為判斷材料在空氣中與火焰接觸時燃燒的難易程度非常有效。一般認為，OI<27的屬易燃材料,27≤OI<32的屬可燃材料,OI≥32的屬難燃材料。HC-2型氧指數測定儀，就是用來測定物質燃燒過程中所需氧的體積百分比。

2、作用：

（1）明確氧指數的定義及其用于評價高聚物材料相對燃燒性的原理；

（2）了解HC-2型氧指數測定儀的結構和工作原理；

（3）掌握運用HC-2型氧指數測定儀測定常見材料氧指數的基本方法；

（4）評價常見材料的燃燒性能。

三、特點

本機采用電機及調速系統一體化結構驅動減速機，經減速后帶動絲杠進行加載。電氣部分包括試驗力測量系統和變形測量系統。并具有過載保護、位移控制等功能。設計簡單，使用方便，性能穩定安全。

四、技術參數

1、O2測量范圍：0-100%。

2、O2分辨率：0.1%。

3、O2測量精度：±0.4%。

4、響應時間：<l0s。

5、數顯精度：0.1%±1個字。

6、輸出漂移：<5%。

7、秒表精度：0.5s。

8、外形尺寸約：360mm×250mm×530mm。

9、保修期：發貨后12個月。

10、儀器的工作條件

11、環境溫度：-10℃-40℃。

12、相對濕度：  ≤85%。

13、使用氣體：GB3863工業用氣態氧；GB3864工業用氣態氮；兩瓶氣體均要調壓器（用戶自配）。

14、輸入壓力：（0.25-0.4） Mpa。

15、工作壓力：O.lMpa。

五、氧指數的測試方法：

把一定尺寸的試樣用試樣夾垂直夾持于透明燃燒筒內，其中有按一定比例混合的向上流動的氧氮氣流。點著試樣的上端，觀察隨后的燃燒現象，記錄持續燃燒時間或燃燒過的距離，試樣的燃燒時間超過3min或火焰前沿超過50mm標線時，就降低氧濃度，試樣的燃燒時間不足3min或火焰前沿不到標線時，就增加氧濃度，如此反復操作，從上下兩側逐漸接近規定值，至兩者的濃度差小于0.5％。

參照標準：GB/T 2406-1993《塑料燃燒性能試驗方法氧指數法》。

六、結構簡介

    氧指數測定儀由燃燒筒、試樣夾、流量控制系統及點火器組成。

燃燒筒為一耐熱玻璃管，筒的下端插在基座上，基座內填充一定高度的玻璃珠，玻璃珠上放置一金屬網，用于遮擋燃燒滴落物。試樣夾為金屬彈簧片，對于薄膜材料，應使用U型試樣夾。流量控制系統由壓力表、穩壓閥、調節閥、轉子流量計及管路組成。點火器火焰長度可調，試驗時火焰長度為10mm。

七、符合標準

依據《EN ISO 4589-2:2006-06室溫氧指數測試》及《GBT 2406-1993 塑料燃燒性能試驗方法 氧指數法》《GBT 8924-2005 纖維增強塑料燃燒性能試驗方法氧指數法等要求生產。

八、實驗內容及方法

1、檢查氣路，確定各部分連接無誤，無漏氣現象。

2、確定實驗開始時的氧濃度：根據經驗或試樣在空氣中點燃的情況，估計開始實驗時的氧濃度。如試樣在空氣中迅速燃燒，則開始實驗時的氧濃度為18%左右；如在空氣中緩慢燃燒或時斷時續，則為21%左右；在空氣中離開點火源即馬上熄滅，則至少為25%。根據經驗，確定該地板革氧指數測定實驗初始氧濃度為26%。氧濃度確定后，在混合氣體的總流量為10l/min的條件下，便可確定氧氣、氮氣的流量。例如，若氧濃度為26%，則氧氣、氮氣的流量分別為2.5l/min和7.5l/min。

3、安裝試樣：將試樣夾在夾具上，垂直地安裝在燃燒筒的中心位置上（注意要劃50mm標線），保證試樣頂端低于燃燒筒頂端至少100mm，罩上燃燒筒（注意燃燒筒要輕拿輕放）。

4、通氣并調節流量：開啟氧、氮氣鋼瓶閥門，調節減壓閥壓力為0.2～0.3MPa（由教員完成），然后開啟氮氣和氧氣管道閥門（在儀器后面標注有紅線的管路為氧氣，另一路則為氮氣,應注意：先開氮氣，后開氧氣，且閥門不宜開得過大）,然后調節穩壓閥，儀器壓力表指示壓力為0.1±0.01MPa，并保持該壓力（禁止使用過高氣壓）。調節流量調節閥，通過轉子流量計讀取數據（應讀取浮子上沿所對應的刻度），得到穩定流速的氧、氮氣流。應注意：在調節氧氣、氮氣濃度后，必須用調節好流量的氧氮混合氣流沖洗燃燒筒至少30s（排出燃燒筒內的空氣）。

5、點燃試樣：用點火器從試樣的頂部中間點燃，勿使火焰碰到試樣的棱邊和側表面。在確認試樣頂端全部著火后，立即移去點火器，開始計時或觀察試樣燒掉的長度。點燃試樣時，火焰作用的時間最長為30s，若在30s內不能點燃，則應增大氧濃度，繼續點燃，直至30s內點燃為止。

6、確定臨界氧濃度的大致范圍：點燃試樣后，立即開始記時，觀察試樣的燃燒長度及燃燒行為。若燃燒終止，但在1s內又自發再燃，則繼續觀察和記時。如果試樣的燃燒時間超過3min，或燃燒長度超過50mm（滿足其中之一），說明氧的濃度太高，必須降低，此時記錄實驗現象記“×”，如試樣燃燒在3min和50mm之前熄滅，說明氧的濃度太低，需提高氧濃度，此時記錄實驗現象記“Ο”。如此在氧的體積百分濃度的整數位上尋找這樣相鄰的四個點，要求這四個點處的燃燒現象為“ΟΟ××”。例如若氧濃度為26%時，燒過50mm的刻度線，則氧過量，記為“×”，下一步調低氧濃度，在25%做第二次，判斷是否為氧過量，直到找到相鄰的四個點為氧不足、氧不足、氧過量、氧過量，此范圍即為所確定的臨界氧濃度的大致范圍。

7、在上述測試范圍內，縮小步長，從低到高，氧濃度每升高0.4%重復一次以上測試，觀察現象，并記錄。

8、根據上述測試結果確定氧指數OI。

九、操作注意事項

1、本設備是試驗測試設備。

請不要將本設備用于規定試驗及料以外的目的。

試樣制作要精細、準確，表面平整、光滑。

氧、氮氣流量調節要得當，壓力表指示處于正常位置，禁止使用過高氣壓，以防損壞設備。

流量計、玻璃筒為易碎品，實驗中謹防打碎。

2、請完善安裝環境。

請置于室溫下。

濕度低的場所。（80%以下無結露）灰塵和塵埃少的場所。

3、請按要求安裝試驗材料。

按要求安裝試驗材料，否則可能出現不可預期故障。

4、進行配線和維護作業時，請務必關閉電源。

為了防止在作業過程中機器失去控制而導致事故和觸電，請在進行作業前，務必先關閉電源。

5、電源。

關于本設備的電源，請注意以下事項。

原則上配電方式采用單相220V電源。

關于電源及電源工程，請與電氣工程人員或有同等知識的人士商量。

6、電源線

請務必使用隨設備提供的電源線。發現電源線和電源插頭有異常情況時，請與本公司聯系。同我公司服務人員進行更換或指導更換。

7、保險絲

為了防止火災和內部電路的破損等，請不要用規定以外的保險絲。更換保險絲時，請使用與原設備相同型號和形狀的保險絲。

8、特別警告：警告應注意所執行的應用、或條件均具有很高的危險性，可能導致人員受傷或甚至死亡。

為了防止意外傷害或死亡發生，在搬移和使用設備時，請務必先觀察清楚，然后再進行動作。

十、結構參考圖

1、琥璃燃燒簡；2、試樣；3、試樣夾；4、銅絲篩網；5、鋼絲篩網；6、璃璃珠；7、分布板；8、M10×1螺絲；9、尼龍管；10、氮氣接口；11、氧氣接口；l2、M10×1螺母；

十一、隨機附件

裝箱清單

（1）主機                l臺

（2）玻璃管              2根

（3）玻璃珠              1斤（放入燃燒柱內）

（4）尼龍管              1.2米（連接燃燒柱與主機）

（5）密封圈              若干

（6）試樣夾              l套

（7）金屬網              1個（放入燃燒柱內）

（8）呆板手10—12        1把

（9）橡皮管              2根

（10） Ml0*1內接頭螺釘   1顆（接燃燒柱內）

（11） Ml0*1接頭螺母     l顆（接主機）

（12）說明書              1份

（13）合格證              1張

（14） GB/T2406標準      1份

————————————————————
