- 廣東廣州氣體渦輪流量計價格
一、氣體渦輪流量計產品概況：
LWQ氣體渦輪流量計該系列流量計采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數六點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。氣體渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。

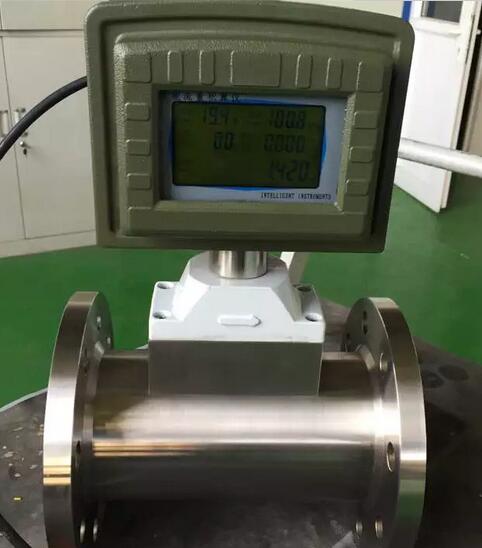

氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。 氣體渦輪流量計1
二、氣體渦輪流量計產品特點
優質合金渦輪，具有更高的穩流和耐腐蝕作用
進口優質專用軸承，使用壽命長
計量室與通氣室隔絕，保證了儀表的安全性
流量范圍寬（Qmax/Qmin≥20:1），重復性好，精度高（可達0.999級），壓力損失小，始動流量低，可達0.61m3/h
智能化儀表系數多點非線性修正
系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
儀表系數、累計流量值掉電十年不丟
三、氣體渦輪流量計測量范圍及工作壓力
儀表口徑及連接方式 25、40、50、80、100、150、200、250采用法蘭連接
25、40可采用螺紋連接
精度等級 ±1.51%R、±1%R
量程比 1:10；1:20；1:30
顯示方式 雙排液晶同時顯示瞬時流量、累積流量
儀表材質 表體：304不銹鋼；葉輪：防腐ABS或優質鋁合金；顯示器：鑄鋁
被測介質溫度（℃） -30℃～+80℃
環境條件 介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa
輸出信號 標準二線制4-20mA（LWQ-C型）
供電電源 LWQ-B型：儀表內置鋰電池，可連續工作3年以上，LWQ-C型：24VDC外供電
信號傳輸線 2×0.3
傳輸距離 ≤1000m
信號線接口 內螺紋M20×1.5
防爆等級 ExdIIBT6
防護等級 IP65
測量范圍及工作壓力：
型號規格 公稱通徑（mm） 流量范圍（m3/h） 始動流量（m3/h） 工作壓力（MPa） 安裝形式
LWQ-25A 25 （1"） 0.71-7 0.6 4.0 法蘭（螺紋）
LWQ-25B 1.51-15 1.0 4.0
LWQ-25C 3-30 2.0 4.0
LWQ-40A 40 （1.5"） 4-40 2.51 4.0 法蘭（螺紋）
WQ-40B 8-80 3 4.0
LWQ-50A 50 （2"） 10-100 3.51 4.0 法蘭
LWQ-50B 15-150 4 4.0 法蘭
LWQ-80 80 （3"） 15-300 4 1.6 法蘭
LWQ-100 100（4"） 20-400 5 1.6 法蘭
LWQ-150 150（6"） 50-1000 8 1.6 法蘭
LWQ-200 200（8"） 100-2000 20 1.6 法蘭
LWQ-250 250（10"） 150-3000 30 1.6 法蘭
LWQ-300 300（12"） 200-4000 40 1.6 法蘭
四、氣體渦輪流量計選型
1.選型說明
用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
為使流量計的使用性能最佳，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
2.選型譜表氣體渦輪流量計1
型 號 說 明
LWQ- □ -□ /□ /□
類型 N 脈沖輸出型氣體渦輪流量傳感器
儀表口徑 25A/B/C 25mm
40A/B 40 mm
50A/B 50 mm
80 80 mm
100 100 mm
150 150 mm
200 200 mm
250 250 mm
300 300 mm
傳感器材質 N 基本材質，優質鋁合金。（最高耐壓：1.0MPa）
S 不銹鋼材質。（高壓防腐型）
特殊結構 A 氧氣專用結構（脫油脫脂處理）
B 壓縮空氣專用結構（高流速設計
歡迎咨詢 如果對產品需要更全面了解請致電 020-85628522 迪川儀器儀表有限公司氣體渦輪流量計
