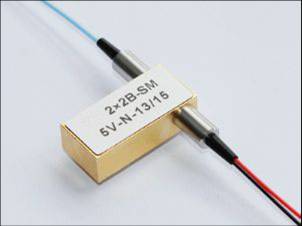

- COC-OSW-2×2Bypass機械光開關，性能處于業界領先水平。其插入損耗極低，體積小：(L)27×(W)12.5×(H)8.5 mm.是用于動態配置分插復用器OADM、交叉連接器OXC、系統監測與保護的理想器件。纖小的封裝更易于集成進高密度的光通信系統中。
應用范圍
?城域網
?實驗室研發
?系統監測
?動態配置分插復用
產品特點
低插入損耗
波長范圍寬
通道串擾低
高穩定性、高可靠性
獨有專利技術、光路無膠
鎖定及非鎖定兩種控制類型
光開關技術參數
型 號 COC-OSW-2×2B
波長范圍 nm 1260～1650
測試波長(可選) nm 1310/1490/1550/1625/1650
插入損耗 dB Typ:0.8 Max:1.0
回波損耗 dB ≥50
信道串擾 dB ≥55
偏振相關損耗 dB ≤0.05
波長相關損耗 dB ≤0.25
溫度相關損耗 dB ≤0.25
重 復 性 dB ≤±0.02
工作電壓 v 3.0 or 5.0
使用壽命 次 ≥107
開關時間 ms ≤8
傳輸光功率 mW ≤500
工作溫度 ℃ -40～+85
儲存溫度 ℃ -40～+85
重 量 g 18
外形尺寸 mm (L)27×(W)12.5×(H)8.5(公差±0.2)
訂購信息：OSW－2×2B－A－B－C－D－E－F－G－H
A B C D E F G H
光纖模式 工作波長 電源類型 工作模式 光纖類型 光纖護套 光纖長度 連接頭
S:SM
M:MM 85: 850nm
13: 1310nm
14: 1490nm
15: 1550nm
162: 1625nm
165: 1650nm
13/15:1310/1550nm 3: 3V
5: 5V L: Latching
N:Non- Latching 5:50/125
6:62.5/125
9: 9/125 25:250um
90:900um
20:2.0mm
30: 3.0mm 05:0.5m
10:1.0m
15:1.5m OO:None
FP: FC/PC
FA: FC/APC
SP: SC/PC
SA: SC/APC
LP: LC/PC
LA: LC/APC
