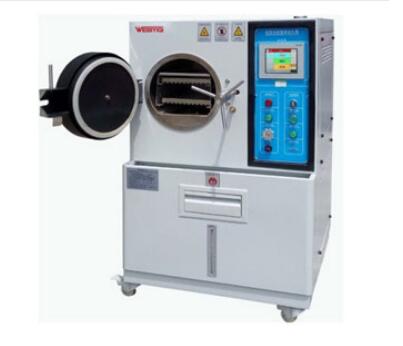

HAST試驗箱，HAST老化試驗箱，HAST高加速濕熱試驗箱偉思儀器
- 一、特殊訂制要求
序號
新增加的要求：標準規格書中沒有的，在此逐條填入
特殊
訂制
要求
1
2
3
具體使用情況
1
主要試驗運用標準（試驗方法）
2
主要試驗點
3
試驗曲線或使用描述
發熱量及其發熱時間段
重復購買
如為重復購買相同的產品，原訂單號：
產品編碼
試樣限制
本試驗設備禁止：
易燃、易爆、易揮發性物質試樣的試驗或儲存。
腐蝕性物質試樣的試驗或儲存。
強電磁發射源試樣的試驗或儲存。
容積、尺寸和重量
標稱內容積
內箱尺寸
外型尺寸
重量
32 L
φ300×D 450 （mm）
W 660 X H 1250 X D 950 （mm）
約210㎏
性能
測試環境條件
環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下
符合《GB/T 2423.40-1997 電工電子產品環境試驗 第2部分:試驗方法 試驗C:未飽和高壓蒸汽恒定濕熱》的要求。
溫度范圍
非飽和100℃ ～ +147℃； 飽和105℃ ～ +135℃
溫度波動度
≤±0.5℃.
溫度均勻度
≤±2.0℃.
濕度范圍
65% ～ 100 %R.H.
濕度波動度
≤±2.5 %R.H.
濕度均勻度
≤±3.0% R.H.
壓力范圍
0.2～3㎏/㎝2 (0.05～0.296 MPa) 箱內表上壓力，(環境大氣壓則另加1個大氣壓壓力)
升溫時間
常溫 → + 132℃ 約40 min； 常溫 → + 143℃ 約55 min ；
升壓時間
常壓 → + 2㎏/㎝2 約40 min. 外部氣源加壓：約5 min
偏壓端子
20 條偏壓端子（電源信號接線柱）
4.13滿足標準
IEC60068-2-66; JESD22-A102-C; JESD22-A110-B; JESD22-A118;
GB/T 2423.40-1997
結構特征
保溫圍護結構
外壁材料：高級鋼板烤漆。
內壁材料：不銹鋼板SUS316 。
箱體保溫材料：超細玻璃棉。
試驗箱內空氣調節
加熱器、加濕器、給排水口、溫濕度傳感器、壓力傳感器。
試驗箱標準配置
平面嵌入式把手。
門鉸鏈:SUS #304。
不銹鋼SUS #316格柵式鋼板置物架2片。
不銹鋼SUS #316置物架軌道2組。
箱門
單片園型門,左開,把手在右手邊。
防勿操作安全裝置：監測箱內有壓力時箱門不能打開。
內箱壓力愈大時 , packing會有反壓會使其與箱體更緊密結合,與傳統擠壓式完全不同,可延長packing壽命。
控制面板
控制器顯示屏、超溫保護設定器。
機械室
安全閥、泄壓閥、自動補水泵、補水電磁閥，接水盤、排水孔,干燥真空泵，自動瀉壓伐。
加熱器
試驗箱內不銹鋼電熱器加熱空氣方式。
加濕器
鈦管加濕管永不生銹。
加壓方式
水盤蒸汽加壓系統及外部氣源補助。
循環方式
特制傳動機構+風葉強制對流循環方式。
電源線及排水孔
位于箱體背面。
自動補水系統
采用主動式自動補水功能；試驗永遠不終斷。
手動泄壓
應急泄壓之手動泄壓閥。
干燥功能
采用真空干燥功能，保證樣品試驗后處于干燥狀態。
試驗結束時設備會自動瀉除壓力并真空干燥。
空氣潔凈功能
采用先進真空空氣潔凈技術，確保箱內空氣純凈度。
消除試樣結露功能
采用圓筒結構和獨自空調方式，消除了自然對流方式的試驗裝置容易發生的試樣表面結露，滴水現象。
其它功能
飽和或不飽和控制模式切換（依設定條件自動調節）。
偏壓信號端子功能(選裝)
12.控制系統
12.1. 控制器界面
硬件臺灣產，程序自主研發
12.2控制器
采用原裝7英寸微電腦彩色液晶顯示觸控式瑩幕直接按鍵型,中英文表示之廣視角,高對比功能過程控制器,并附多組PID控制功能.
12.3控制器規格
精 度: 溫度±0.3℃、濕度±1%R.H ,壓力±0.1%R.H 。
分辨率:溫度±0.1℃,濕度±0.1%R.H. 壓力0.1㎏/cm2
具有上下限待機及警報功能.
溫濕度入力信號干濕球（RTD）PT-100Ω×2(鉑金電阻).
壓力入力信號4～20ma.
6組P.I.D控制參數設定,P.I.D自動演算.
干濕球自動校正.
時間輸入：0-9999H (單位：M/H)
12.4畫面顯示功能
采畫面對談式,無須按鍵輸入,屏幕直接觸摸選項.
設定（SV）與實際（PV）值直接顯示.
可顯示目前執行的剩余時間.
運轉累計時間功能.
設定值以圖形曲線顯示,具實時顯示程序曲線執行功能.
具單獨編輯畫面,可輸入溫度，濕度、壓力及試驗時間.
中英文可任意切換；故障提示畫面顯示；屏幕可作背光調整.
屏幕顯示保護功能可作定時，TIMER或手動關閉設定.
12.5控制容量及功能
99組程序，1000段循環。
可程序時序控制模塊裝置x2組。
具有斷電程序記憶,復電后自動啟動并接續執行程序功能。
具RS-232通訊接口，雙向操控機器及曲線數據存盤計算機硬盤。
具USB接口，隨時下載歷史數據。
執行時可實時顯示圖形曲線。
具有預約啟動及關機功能。
具有日期,時間調整功能。
機器保養提示自學功能。
按鍵及畫面鎖定（LOCK）功能。
13.安全保護裝置
13.1溫度壓力保護
壓力超壓保護；壓力超限第二重保護。
溫度超限報警保護。
壓力極限之機械泄壓斷電裝置。
溫度極限超溫斷電裝置。
加濕管極限溫度斷電保護裝置。
缺水保護。
13.2電路系統保護
漏電保護。
加熱加濕干燒保護。
超載及短路保護。
斷電保護。
13.3 防勿操作安全保護
自動監測箱內壓力，有壓力情況下箱門無法開啟。
14附件(功能)
14.1集中監控軟件
用于遠程集中監控，隨軟件（集中監控軟件）配RS-485/RS-232轉換器1個
軟件使用環境：IBM PC兼容機，PⅡ以上CPU，128M以上內存，簡體中文Windows2000或簡體中文WindowsXP操作系統
15運輸
試驗箱為整體式，整體運輸.
15.1尺寸
15.2重量
最大運輸尺寸（不含包裝）：參見 “外形尺寸”。
最大運輸重量（不含包裝）：參見 “重量”。
16使用條件
由用戶保證下列各項條件。
16.1安裝場地
地面平整，通風良好；設備周圍無強烈振動；設備周圍無強電磁場影響。
設備周圍無易燃、易爆、腐蝕性物質和粉塵。
設備周圍留有適當的使用及維護空間。
16.2環境條件
操作環境需在通風良好之條件下進行。
溫度：5℃～35℃；相對濕度：≤85%；氣壓：86kPa～106kPa。
16.3供電條件
電源
裝機功率
最大電流
AC220V 火線+零線+保護地線。
要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用。
約5 kW。
22Ａ。
16.4對儲存環境的要求
設備不工作時，環境的溫度應保持0℃～+45℃以內。
當環境溫度低于0℃時，應將設備中存留的水排放干凈，以免管道內的水結冰漲壞管道。
二、主要配件配置表：
主要零部件品牌
安全保護系統
泄壓閥
電磁閥
安全閥
臺灣 T-ONE-S
臺灣 TOSON
臺灣 T-ONE-S
1.2 管路閥門
手動泄壓閥
壓力顯示表
球閥
超壓泄壓閥
手調式，亞耐克
指針式，臺灣 METER
意大利 CASTEL
臺灣，T-ONE-S
電氣系統
人機界面+PLC
時間繼電器
傳感器
接觸器
小型繼電器
固態繼電器
加熱器
硬件臺達，軟件自主開發
臺灣ANLAN
美國Omega
施耐德
日本和泉
瑞士佳樂
臺灣合資廠（陸銓）
1.4其他裝置
a對流循環系統（技術保密）
b真空潔凈裝置（技術保密）
a箱內強制對流風扇+風扇驅動馬達
