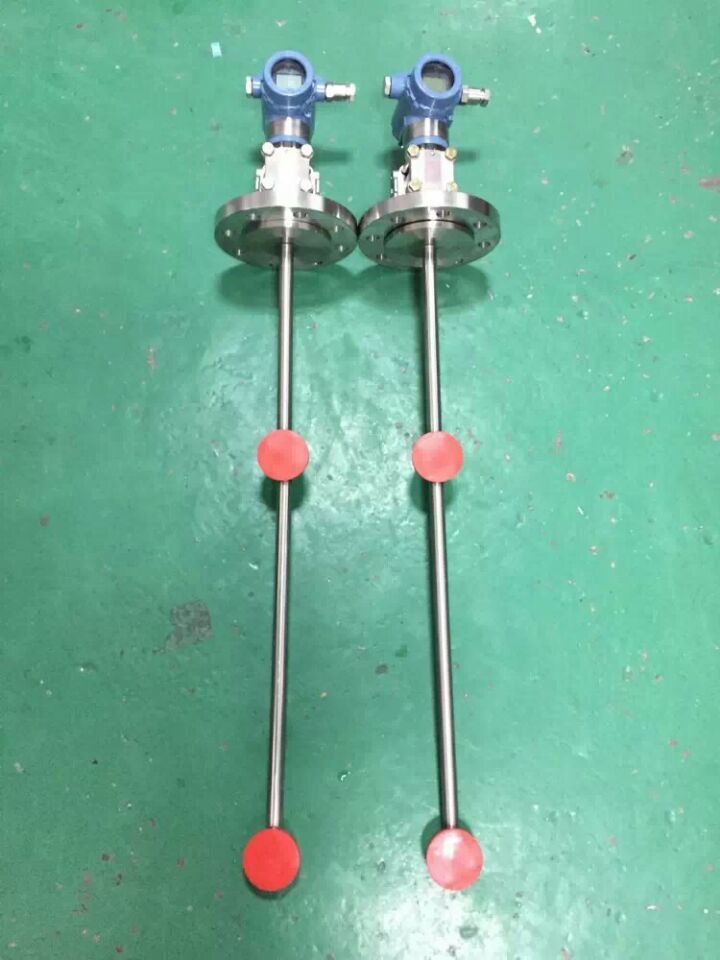

- 液體在線密度計
產品說明：
?
MD-3051系列在線密度計可對各種液體或液態混合物在線進行密度測量。在石化行業可廣泛應用于石油、煉油、調油、油水介面檢測；在食品工業用于葡萄汁、番茄汁、果糖漿、植物油及軟飲料加工等生產現場；奶制品業；造紙業；黑漿、綠漿、白漿、堿溶液的測試；釀酒酒精度；化工類的尿素、清潔劑、乙二醇、酸堿及聚合物密度的測試。還可應用于采礦泥漿、鹽水、鉀堿、天然氣、潤滑油、生物制藥等等行業。
智能在線液體密度計主要特點1、??采用一體化結構的兩線制變送器，無活動部件維護簡單.2、??四位半數字液晶顯示.3、??安裝使用方便，插入液體即可顯示讀數.4、??使用于流體或靜止液體，適合于管道和罐體安裝.5、??溫度和密度兩個參數可交替顯示，便于進行行業標密換算.6、??連續在線測量液體密度無過程中斷，可直接用于生產過程控制.7、??接觸液體部件全部為幾種介質不銹鋼材料制造，安全；衛生.8、??本介安全型可用于危險環境；衛生型可安裝于食品生產現場
?
技術指標
1、4~20mA?電流輸出.選加數字信號（HART?協議）
2、16~30VDC供電.推薦使用24VDC.
3、密度量程???????0～2克/立方厘米；?0~3克/立方厘米
4、精度???????????0.001克/立方厘米
5、分辨率?????????0.0005克/立方厘米
6、溫度量程???????0～100℃
7、溫度精度???????0.2℃
8、環境溫度???????-10～60℃
9、濕度范圍???????0-90%?
?
訂貨注意事項
1、密度計膜片為最薄弱部分請不要讓尖銳物沖擊到膜片造成毀壞。
2、MD3051在線密度計理論上可以根據不同的介質測量出濃度，請使用方法根據現場情況自行換算出濃度結果。
3、在選型時請聯系廠家，并提供現場安裝情況，簽訂合同時注明。
4、如需校準，或者調整請聯系廠家。
選型說明：
型號 規格代碼 說明
SF3051 ··············· 工業在線?密度計
安裝及外形 A··············· 直裝式
B··············· 彎管式
C··············· 側裝式
膜盒（傳感器） 5··············· 500mm以上
10··············· 1000mm
15··············· 特殊要求
法蘭傳感器間距 M··············· 300mm
F··············· 距離用戶自定
測量范圍 1··············· 0～1?克/立方厘米
2··············· 0～2?克/立方厘米
3··············· 0～3?克/立方厘米
安裝法蘭 H6··············· DN65
H8··············· DN80
H10··············· DN100
安裝法蘭典型示例：MD3051A5M1H8
以下是默認配置：
顯示表頭 ··············· LCD?智能顯示表
輸出信號 ··············· 4～20mA
輸入電源 ··············· 24VDC
膜片結構材料 ··············· 316?不銹鋼（其它可訂）
運輸包裝 ··············· 木箱包裝
?
?
三：安裝事項
?1:?直接式?在線液體密度計傳感器部分間距最少為200mm,直徑為50mm,?現場不能小于這些尺寸安裝,如選擇彎曲型密度計,請測量好可以伸進管內的法蘭和長度尺寸.
?
2:?現場液體必須保持沒過兩個測量傳感器,法蘭到第一個傳感器的距離可選.
?
3:?管道安裝時需讓液體從最下面傳感器之下進入液體，或者從最上面傳感器的上面進入液體，不要從中間進入液體。管道安裝通液體時，管道閥門或者彎頭部分至少留出30CM液體緩沖距離。
?
4:?安裝圖紅色法蘭配對部分,為使用方提供安裝,如需要配對法蘭,請訂貨時說明.
?
5：配備電源為24V?DC???輸出4-20mA信號??如需接二次用表，需將24V“+”
接到密度計后面“+”極，??電流信號“+”接密度計“-”極，?并在二次表上將24V“-”和電流信號端子“-”短接.
?
6：現場環境如果外部有腐蝕性液體，請做好防護措施。如果有雷擊危險，請在周圍做好引地裝置。
?
7：如需拆卸做清洗時，拆裝時請保證傳感器膜片不受到碰撞及其它損壞。
?
8：請勿在高出5Mpa情況下使用。
?
9:?如果需要調整量程需要用?手持器,??技術問題請聯系廠家.
?
