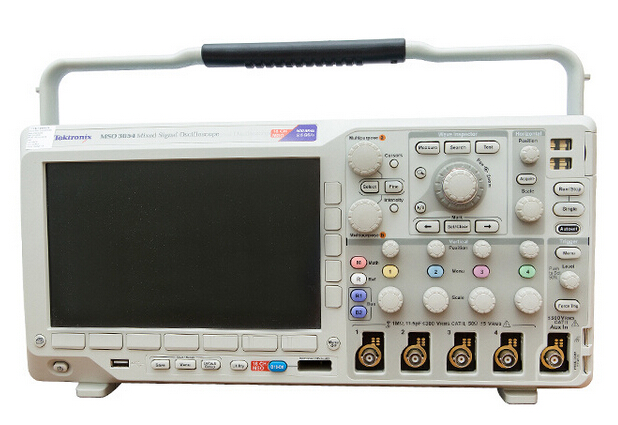

MSO3000 Series, DPO3000 Series
主要特點和優點
主要性能指標
500, 300, 100 MHz 帶寬型號
2 通道和4 通道型號
16 條數字通道(MSO 系列)
所有通道上2.5 GS/s 的采樣率
所有通道上5 M 點的記錄長度
>50,000 wfm/s 的最大波形捕獲速率
成套高級觸發
簡便易用功能
Wave Inspector? 控制功能，輕松導航和自動搜索波形數據
29 種自動測量FFT 分析，簡化波形分析
TekVPI? 探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
9 英寸(229 mm) WVGA 寬屏彩色顯示器
體積小，重量輕- 僅厚5.8 英寸(147mm)，僅重9 磅(4 公斤)
連接能力
前面板和后面板上的USB 2.0主機端口，迅速簡便地存儲數據、進行打印及連接USB 鍵盤
后面板上的USB 2.0 設備端口，簡便地連接PC 或直接打印兼容PictBridge? 的打印機
集成10/100 以太網端口，用于聯網和視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上
選配串行觸發和分析功能
I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自動串行觸發、解碼和搜索選項
混合信號設計和分析(MSO 系列)
并行自動觸發、解碼和搜索功能
多通道建立時間和保持時間觸發
MagniVuTM高速采集技術，在數字通道上提供了121.2 ps的精細定時分辨率
選配應用支持
電源分析
HDTV 和自定義視頻分析
多功能混合信號設計調試工具
通 過MSO/DPO3000系列示波器，您可以使用一臺儀器查看模擬信號、數字信號和串行信號，迅速找到和診斷復雜的嵌入式系統設計中的問題。由于高達 500 MHz的帶寬及所有通道上5倍的過采樣率，您可以獲得必要的性能，滿足當前許多主流應用的需求。所有通道上標配高達5 M 點的深記錄長度，可以捕獲長信號活動窗口，同時保持精細的定時分辨率。
泰克MSO/DPO3000系列示波器的數字熒光技術可以快速查看異常信號，Wave Inspector? 控制功能可以迅速導航波形，其可以自動進行串行總線和電源分析，為您提供了所需的多功能工具，簡化和加快了復雜設計的調試工作。
完善的功能加快每個調試階段的工作速度
從迅速發現和捕獲異常事件，到搜索波形記錄找到事件及分析事件特別和設備行為，MSO/DPO3000系列提供了一套強大的功能，加快了每個設計調試階段的工作速度。
發現 - 快速波形捕獲速率(超過50,000 wfm/s)最大限度地提高捕獲難檢毛刺和其它偶發事件的概率。
發現
如 果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找設計中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。 MSO/DPO3000 系列提供了業內最完整的信號查看功能，可以迅速了解設備的實際操作。快速波形捕獲速率(每秒捕獲超過50,000個波形)可以在幾秒鐘內查看毛刺和其它偶 發瞬態信號，揭示設備問題的真正特點。帶有輝度等級的數字熒光顯示器通過加強發生頻率較高的信號區域，來顯示信號活動的歷史信息，從而以可視方式顯示異常 事件的發生頻次。
捕獲－觸發經過RS-232 總線的特定發送數據包。一套完整的觸發功能(包括特定串行數據包內容觸發)保證您可以迅速捕獲感興趣的事件。
捕獲
發現設備問題只是第一步，然后，您必須捕獲感興趣的事件，以確定根本原因。
MSO/DPO3000 系列提供了一套完整的觸發功能，包括矮脈沖觸發、邏輯觸發、脈寬/毛刺觸發、建立時間/ 保持時間違規觸發、串行數據包觸發和并行數據觸發，幫助您迅速找到事件。由于高達5 M點的記錄長度，您可以在一次采集中捕獲許多感興趣的事件，甚至包括數千個串行數據包，以進一步進行分析，同時保持高分辨率，放大精細的信號細節。
從 觸發特定數據包內容到自動以多種數據格式解碼，MSO/DPO3000 系列為業內最廣泛的串行總線提供了集成支持，包括I2C、SPI、CAN、LIN、RS-232/422/485/UART 和I2S/LJ/RJ/TDM。能夠同時解碼最多兩條串行總線和/或并行總線，意味著您可以迅速了解系統級問題。
為 進一步幫助您調試復雜的嵌入式系統中的系統級交互，MSO3000 系列除模擬通道外，還提供了16 條數字通道。由于數字通道全面集成到示波器中，您可以觸發所有輸入通道，自動實現所有模擬信號、數字信號和串行信號時間相關。MagniVuTM高速采集 技術可以采集觸發點周圍精細的信號細節(高達121.2 ps 分辨率)，實現精密測量。MagniVu 對進行準確的定時測量對關重要，包括建立時間和保持時間測量、時鐘延遲、信號偏移和毛刺檢定。
