- KSD9700熱保護器，KSD9700溫控開關，KSD9700溫度開關，KSD9700溫控器，KSD9700溫度保護器，KSD9700溫度控制器
一：原理及應用
KSD9700型熱保護器是由導熱PBT外殼、焊有銀合金觸點的雙金屬元件、導電支架、絕緣固定座、靜觸片及耐熱導線等元件組成。全封閉的結構能使元件免受灰塵或雜質的污染，防止漆液的滲透及外力的損壞。由于外殼是金屬導電體，在使用時配置有導熱且耐溫的絕緣套管。電流通過有阻抗的雙金屬元件，遇非正常工作時，隨電流增大或周圍溫度升高至設定溫度值時，雙金屬元件迅速動作，打開觸點，切斷電路。當裝置冷卻到安全工作溫度時，觸點自動閉合，恢復正常工作狀態。廣泛應用于單相、三相電機由于過載、堵轉等非正常工作狀態下引起的電機過熱保護，也適用于扼流線圈、螺旋真空管以及變壓器等一般電器的過熱保護和溫度控制。
二：使用條件
① 相對濕度在-25℃ - +125%
② 大氣壓力：86-106Kpa
③ 工作位置：任意
三：技術參數
① 觸點形式：1D或1H
② 觸點負載：220VAC 5A 或24VDC 5A
③ 絕緣電阻：常溫常濕 ≥100MΩ
④ 接觸電阻：≤ 100 mΩ
⑤ 介質耐壓：≥1000VAC
⑥ 振動強度：50HZ單幅0.35mm
⑦ 沖擊強度：150m/S2
⑧ 重量< 3g
四：規格數據表
代碼 動作溫度 復位溫度
40 40±5℃ ≥30℃
45 45±5℃ ≥30℃
50 50±5℃ ≥30℃
55 55±5℃ ≥30℃
60 60±5℃ 40±10℃
65 65±5℃ 45±10℃
70 70±5℃ 50±10℃
75 75±5℃ 55±10℃
80 80±5℃ 60±10℃
85 85±5℃ 65±10℃
90 90±5℃ 70±10℃
95 95±5℃ 75±10℃
100 100±5℃ 80±10℃
105 105±5℃ 70±12℃
110 110±5℃ 75±12℃
115 115±5℃ 80±12℃
120 120±5℃ 85±12℃
125 125±5℃ 90±12℃
130 130±5℃ 95±12℃
135 135±5℃ 100±12℃
140 140±5℃ 105±12℃
145 145±5℃ 110±12℃
150 150±5℃ 115±12℃
155 155±5℃ 120±12℃
160 160±5℃ 125±12℃
特殊規格可根據顧客要求制定

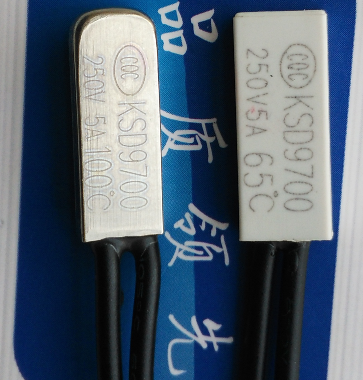

五：安裝尺寸及外形
殼體類型
產品型號 長 寬 高
20-金屬殼 20 8.5 4.6
20-塑料殼 20 7.9 4.1
17-塑料殼 17 7.9 4.1
15.5-塑料殼 15.5 7.2 3.8
以上是KSD9700熱保護器產品的技術參數，由中海寧溫控開關專家提供，僅供參考！更多KSD9700熱保護器產品信息盡請關注 深圳市中海寧電子科技有限公司 官網http://www.zhnwk.com
