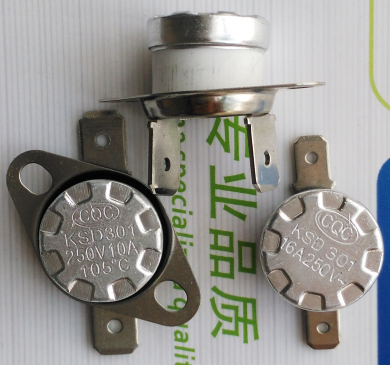

- KSD301溫控開關，KSD301溫控器，KSD301熱保護器，KSD301溫度保護器，KSD301溫度控制器，KSD301自恢復保護器，KSD301自動復位保護開關
一：結構及應用
自由狀態，觸點處于閉合狀態，當溫度達到客戶使用溫度時，雙金屬元件受熱產生內應力而迅速動作，推動動觸片，打開觸點，切斷電路，從而起到控制溫度作用。當電器冷卻到設定復位溫度時，觸點自動閉合，恢復正常工作狀態。廣泛用于家用飲水機及電熱開水瓶，消毒柜，微波爐，電熱咖啡壺，電飯鍋，空調，多士爐，蒸汽槍，暖風機，過膠機等電熱器具。 高溫型溫控器是突跳式溫控器的一種,采用耐高溫外殼-陶瓷體結構。我司采用的陶瓷體產品，外觀圓潤細膩呈乳白色，為工業特級耐高溫陶瓷，是以專業生產溫控器陶瓷殼體廠家生產，經過特殊加工成形，應用于突跳式溫控器，此產品經過高溫高電流高電壓，產品殼體不會受到變形，破裂與高壓擊穿，此種產品溫度控制范圍：150℃至250℃；每隔5℃為一溫度點，質量可靠，溫度控制精確，壽命長，體積小，便入安裝等特點。適用于功率大高強度溫度環境中工作，如：掛燙機、電磁爐、電烤爐、高溫烤箱、微波爐等白色家電產品。
溫控開關的特點
二：優勢與特點
控溫精度高，動作可靠干脆且體積小，量輕，不拉弧，可靠性高，壽命長，對無線電干擾少等特點。
三：注意事項
1)采用接觸感觸溫式安裝時，應使金屬蓋面貼緊被控器具的安裝面，為確保感溫效果，應在感溫表面涂上導熱硅脂或其他性能類似的導熱介質。
2)安裝時不可把蓋面頂部壓塌，松動或使其變形，以免影響性能。
3)不能讓液體滲入控溫器內部或過大力使外殼出現裂紋，不得隨意改變外接端子的形狀，影響電氣可靠性，有足夠的絕緣保護措施，防止漏電，確保使用安全。
4)產品在不大于5A電流的電路中使用，應選擇銅芯截面為0.5-1mm2導線連接；不大于10A電流的電路中使用，導線選擇為銅芯截面為0.75-1.5mm2導線連接。
5)產品應在相對濕度小于90℅，環境溫度40℃以下通風，潔凈，干燥，無腐蝕性氣體的倉庫中存放。
四：技術參數
1、電氣參數：AC125V,15A最大max阻性負載 AC250V,10A,AC250V,16A最大max
2、動作溫度范圍：-20~+260℃
3、通斷溫差范圍：10-25℃或按消費者要求
4、溫度偏差：±4/±10℃或按消費者要求
5、環境溫度：普通型：T150℃；高溫型：T260℃;
6、接線方式：插端子250#（彎0-90℃可選）；插端子187#（彎0-90℃可選，厚度0.5/0.8mm可選）
7、壽命：≥10,0000
8、電氣強度：1500VAC/0.5mA/1min的耐壓測試，無閃爍，無擊穿；
9、接觸電阻：≤50mΩ初始值
10、絕緣電阻：≥100MΩ（DC500V常態）
11、接點形式：常閉型：溫度上升，觸點/電路斷開，溫度下降，常開型：溫度上升，觸點/電路接通，溫度下降，觸點斷開；
12、外殼防護等級：IP00
13、接地方式：通過溫控器金屬外殼與器件接地金屬零件相連。
14、安裝方式：KSD301系列安裝普通活動環；安裝小圓活動環；安裝平板活動環，帶安裝孔普通大鋁蓋 帶安裝孔加長鋁蓋；
15、耐熱性：安裝表面溫并不超出使用溫度的120℅；
16、絕緣材料PII值：PII175；
17、結構方式：內置式；
以上是KSD301溫度開關產品的技術參數，由中海寧溫控開關專家提供，僅供參考！更多KSD301溫度開關產品信息盡請關注 深圳市中海寧電子科技有限公司 官網http://www.zhnwk.com
