商品描述：
一、 適用范圍：

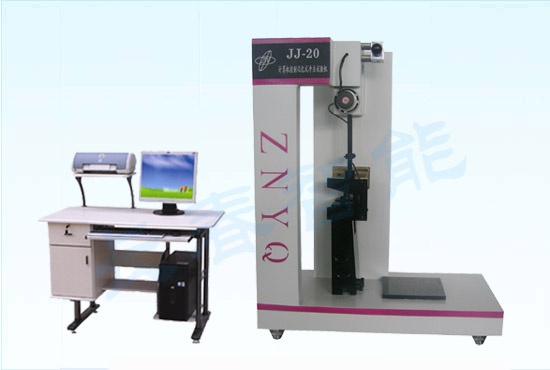

計算機控制擺錘式沖擊試驗機是為國家電化學測試分析中心研制的一種沖擊機。本機屬國內首創，國家專利局已批為我公司為專利產品。
滿足標準：
1. GB/T 1043.1-2008 《硬質塑料簡支梁沖擊試驗方法》
2. GB/T 1843-2008 《塑料懸梁沖擊試驗方法》
3. JB/T 8761-1998 《塑料懸臂梁沖擊試驗機》
4. JB/T 8762-1998 《塑料簡支梁沖擊試驗機》
5. ISO 179-1993（E）《塑料-簡支梁沖擊強度的測定》
6. ISO 180-1993（E）《塑料-懸臂梁沖擊強度的測定》
二、 主要技術參數及精度：
1. 沖擊能量： 2J/4J（簡支梁）；2.75/5.5J(懸臂梁)
2. 采樣速率：10us
3. 分辨率：1/655364
5. 負荷測量精度：≤1%
6. 沖擊刀夾角：30°
7. 擺錘力矩：簡支梁2.1436N.m、1.0718 N.m、0.5359 N.m
8. 懸臂梁2.9474N.m、1.4737 N.m
9. 擺錘預揚角：150o
10. 簡支梁：
1) 沖擊速度：2.9m/s
2) 擺軸中心至試樣中心的距離：230mm
3) 刀刃夾角：30°
4) 刀刃圓角半徑：2mm
5) 支座圓角半徑：1mm
6) 支座前角：5°
7) 支座后角：10°
8) 支座跨距：40、60、70mm
9) 試樣類型及尺寸（長×寬×厚）mm3：80×10×4mm、50×6×4mm、120×15×10mm
11．懸臂梁：
1) 沖擊速度：3. 5m/s
2) 擺軸中心至試樣中心的距離：335mm
3) 刀刃夾角：75°
4) 刀刃圓角半徑：0.8mm
5) 刀刃前角：5°
6) 刀刃后角：10°
7) 試樣類型及尺寸（長×寬×厚）mm3：
80×10×4mm
63.5×12.7×12.7mm
63.5×12.7×6.4mm
63.5×12.7×3.2mm
12．電源：220V
三、 主 要 功 能：
1. 本沖擊試驗機是一種能瞬時測定和記錄材料在受沖擊過程中的特性曲線的一種新型沖擊試驗機。本機通過更換擺錘和試樣底座，可實現簡支梁和懸臂梁兩種形式的試驗。
2. 被沖擊的試樣在受錘沖擊的瞬間，通過高速負荷測量傳感器產生信號，經高速放大器放大后，由A/D快速轉換成數字信號送給計算機進行數據處理，同時通過檢測角位移信號送給計算機進行數據處理，精確度高。
3. 分辨率由高精度編碼器的10000個格點采集，分辨率達到1/65536。
4. 角度值可由計算機直接顯示，精度為0.001°
5. 試驗數據由計算機自動計算，并將最終結果“沖擊功”和“沖擊強度”顯示出來，最多可連續打擊10次，計算平均值。
6. 沖擊的過程以曲線方式顯示，（動態力學曲線及沖擊強度曲線）交叉同步顯示，真實的反映了沖擊過程中高分子材料的撕裂過程及分子變化情況；
7. 本儀器是在符合國家標準的沖擊結構的基礎上，加裝高速角位移監控系統和力檢測傳感器和放大器，經計算機高速采樣，數據處理，可顯示N-T和J-T曲線，數據存盤，數據報告打印等。
8. 雙功能曲線對比顯示，集中打印和分立打印功能，方便用戶對比分析；
9. 具備沖擊強度點分析和力學撕裂點分析功能；
10. 多種的數據顯示及換算功能；
