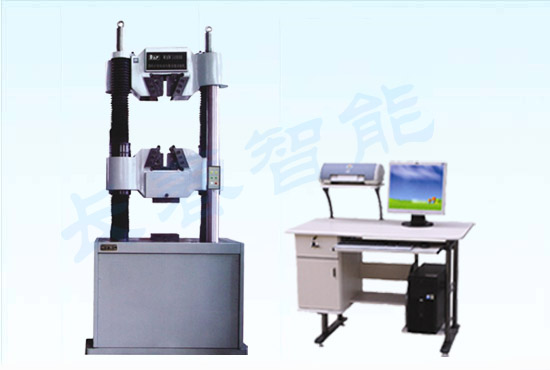

電液伺服萬能試驗機
- 用 途：
- 用于對金屬、非金屬材料進行拉伸、壓縮、彎曲等力學性能試驗
-
商品描述：
一、 產品的制造和檢驗標準
1. GB/T8612《電液伺服萬能試驗機》；
2. GB2611《試驗機通用技術要求》；
3. JJG139《拉力、壓力和萬能試驗機》
二、 適用的試驗方法標準
1. GB/T228《金屬材料室溫拉伸試驗方法》
2. GB/T7314《金屬材料室溫壓縮試驗方法》
3. GB/T232《金屬材料彎曲試驗方法》
三、概述
WEW—1000KN型微機控制電液伺服萬能試驗機主要用于對金屬、非金屬材料進行拉伸、壓縮、彎曲等力學性能試驗。該試驗機采用寬調速范圍比例伺服閥及計算機數字控制等先進技術，組成全數字式閉環調速控制系統，能夠自動精確地測量和控制試驗全過程。控制范圍寬、功能多、全部操作鍵盤化。各種試驗參數由計算機進行控制、測量、顯示、處理并打印，集成度高，使用方便可靠。本機具有試驗力、位移、變形三個控制通道及與之相對應的試驗力、位移、變形三種控制方式，控制方式間可隨機/隨意切換；PID控制參數可在線調整。可進行等速率試驗力、等速率應力、等速率位移試驗和恒試驗力、恒應力、恒位移試驗；可按照設定加載方式完成多種波形（正弦波、梯形波、三角波及組合波等）的低周循環測試；自動采集、處理、顯示試驗數據，自動測量被測材料的各種特征點；自動繪制力—位移、力—時間、位移—時間、等多種試驗曲線，自動編輯試驗報告并適時打印輸出；原始試驗參數輸入；擁有功能強大的數據庫和多種接口格式供用戶選擇，幫助用戶實現局域網絡通訊；具有壓力、活塞限位等多種保護措施；具有自動和手動兩種控制方式。是科研生產、仲裁檢驗所、大專院校力學試驗室、水利水電、公路橋梁所需的先進檢測設備。
四.主要功能：
1.進行拉伸、壓縮、彎曲等多種在伺服控制條件下精確試驗；
2.具有試驗力、位移、變形三個控制通道及與之相對應的試驗力、應力、應變、變形、位移五種控制方式，控制方式間可隨機/隨意切換；PID控制參數可在線調整。
3.可進行等速率試驗力、等速率應力、等速率應變、等速率變形、等速率位移試驗和恒試驗力、恒應力、恒應變、恒變形、恒位移試驗；
4.可按照設定加載方式完成多種波形（正弦波、梯形波、三角波及組合波等）的低周循環測試；
5.自動采集、處理、顯示試驗數據，自動測量被測材料的各種特征點；包括Fm、Rm、E、ReH、ReL、Rp0.2、Rt0.5、A、Z等（注A—斷后伸長率及Z—斷面收縮率為輸入式）
6. 軟件系統提供豐富的試驗曲線顯示。如試驗力-位移曲線、試驗力-時間曲線、應力-應變曲線、力-變形曲線、位移-時間曲線、變形-時間曲線，自動編輯試驗報告并適時打印輸出
7.原始試驗參數輸入
8. 具備靈活的試驗過程“編程”功能，可根據需要完成任意復雜，任意控制模式的試驗過程編輯。試驗程控方案可存儲、導入、再編輯。完善的數據處理功能；自動數據處理，可進行批量數據的統計分析。
9. 可選擇多種國際通用單位，如國際單位（SI制）、米制單位以及西方傳統單位制等。
10.具備手工數據處理功能，適合于用戶進行各種復雜的數據分析。
11.試驗數據可以文本方式進行存儲，可用任何商業通用數據處理軟件對數據進行二次處理。
12.試樣自動液壓夾緊；采用外背式液壓夾具，可有效地防止鐵屑對液壓夾具活塞的損害，延長了該機的無故障工作時間。
13.具有壓力、活塞限位等多種保護措施；
14.具有自動和手動兩種控制方式
五.主要規格及技術參數
型 號
參 數
WEW-1000KN
試
驗
力
最大試驗力（kN）
1000
有效測量范圍（%FS）
0.4～100
示值相對誤差（%）
≤示值的±1
力值分辨力
1/240000
測力傳感元件
常規型測力傳感器（線性度0.3%）
位
移
活塞工作行程（mm）
250
測控范圍（mm）
0~250
示值精度（%FS）
±0.5
分辨力（mm）
0.007
引
伸
計
標距（mm）
50
量程（mm）
5
示值精度（%）
±0.5
有效測量范圍（%FS）
0.4～100
分辨力
1/240000
活塞速度（mm/min）
0~75
控
制
參
數
控制方式
試驗力、變形、位移三種全閉環控制
三種方式在試驗過程中可平滑轉換
試驗力速率（%FS/min）
0.01～100
控制精度（%）
±0.5
應變速率范圍（/S）
0.0025~0.05
控制誤差（%）
±0.5
試驗空間
試驗空間凈寬（mm）
580
最大壓縮空間（mm）
650
最大拉伸空間（mm）
780
夾持范圍
圓試樣直徑（mm）
φ13—φ60
扁試樣厚度（mm）
0~40
扁試樣寬度（mm）
≤80
上、下壓板尺寸（mm）
204×204
彎曲裝置
彎曲支輥距離（mm）
30—500
彎曲壓輥直徑×長度（mm）
φ30×140
整機功率（kw）
2.0
主機外尺寸（mm）（長×寬×高）
970X780X2750
油源外形（mm）
（長×寬×高）
1100X600X850
油源功率（kw）
1.1
整機凈重（kg）
4500
