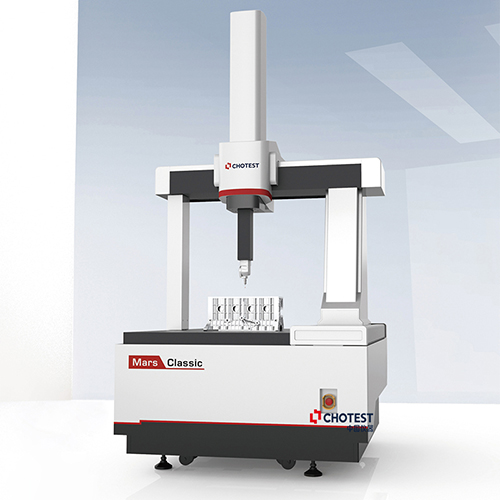

- Mars中圖儀器國產高精度三坐標測量機采用的測量技術和精密的傳感器，結合精密的機械結構和溫度補償系統，精度高、重復性優。支持觸發探測系統，不管是復雜的三維形狀還是細微的尺寸差異，每一次測量都能達到微米級精度，實現對產品質量的嚴格把控。
高精度：精密制造的核心
1、精密的光柵系統：采用高分辨率金屬光柵尺，確保機器在使用過程中具有高精度和長時間的穩定性。
2、高精度測頭：接觸式或非接觸式測頭均經過精確校準，以捕捉細微的幾何特征。
3、測量分析軟件：PowerDMIS三坐標測量軟件是中圖儀器自主研發，擁有自主可控的核心技術。該軟件支持DMIS與I++標準協議，并通過了德國PTB最小二乘法和最小區域法的雙認證。
高重復性：持續穩定的質量保障
1、穩定的機械結構：關鍵部件一體鑄造成型，結構緊湊、重量輕、強度高，運行更為快速平穩。
2、精確的控制系統：全閉環直流伺服電機驅動控制技術，具有優異的伺服跟隨控制能力；微秒級速度前瞻軌跡規劃算法，實現高效平滑運動和高空間運動重復性。
3、校準和維護：定期的校準和專業維護確保設備長期保持最佳狀態。
中圖儀器國產高精度三坐標測量機可用于機械制造、汽車工業、電子工業、航空航天工業以及計量檢測等領域，主要用于機械、汽車、航空、軍工、家具、工具原型、機器等中小型配件、模具等行業中的箱體、機架、齒輪、凸輪、蝸輪、蝸桿、葉片、曲線、曲面等的測量。還可用于電子、五金、塑膠等行業中，可以對工件的尺寸、形狀和形位公差進行精密檢測，從而完成零件檢測、外形測量、過程控制等任務，是現代工業檢測和質量控制的檢測設備。
主要特點
1.三軸均采用低熱膨脹系數的花崗巖導軌，機器具有良好的溫度適應性，抗時效變形能力。
2.環抱式氣浮布局，使機器在高效穩定運行的同時保持高精度。
3.關鍵部件一體鑄造成型，重量輕，強度高，提升機器精度及運動平穩性。
4.Z軸采用柔性平衡系統，降低摩擦阻力，提高Z軸運動精度。
5.采用高精度、高分辨光柵尺，確保機器高精度和長時間穩定。
6.高剛性傳動方式，保證機器傳動的平穩性和剛性。
7.開放式的工作臺面，具備良好的承載能力，以及開闊的測量視野。
8.氣壓檢測安全裝置，時刻監測Z軸不因斷氣而下墜，確保測座測頭使用安全。
測控部分
1、全自主化運動控制器-ALPHA4
中圖Alpha系列控制器，是中圖自主研發的三坐標控制器，可以匹配中圖自己研發的測頭測座系統和主機系統。
高精度測量三坐標儀器設備
性能特點：
全閉環直流伺服電機驅動控制技術，具有優異的伺服跟隨控制能力；
固態電子開關設計，無大功率繼電器，具有更小的體積和沖擊電流，更高的可靠性；
同步PWM控制技術和共模抑制設計，環路響應快，驅動效率高，發熱低；
微秒級速度前瞻軌跡規劃算法，實現高效平滑運動和高空間運動重復性；
控制器符合I++標準，能兼容市面上的主流測量軟件。
2、全自主化測頭測座系統
測座
ACH100T全自動旋轉測座為中圖儀器自主研發的自動旋轉測座，可實現測頭在A 軸和B 軸以7.5 度為增量移動，該測座具有720個可重復定位空間位置，可配置長達300mm 加長桿。精度超進口測座。
高精度測量三坐標儀器設備
性能特點：
測座能實現A角度0-105°，B角度-180°-﹢180°的運動；
測座采用精密的6點定位，實現測座的高定位精度；
關鍵零部件采用復合材料、高強度材料；
測座通過動態防撞、靜態防撞設計，確保測座的使用安全。
測頭
CP100T觸發測頭為中圖儀器自主研發的機械式觸發測頭，可以在空間5個方向進行觸發受力，經過長時間的反復對比測試，性能優于同類型進口測頭。精度高，穩定性好。
高精度測量三坐標儀器設備
3、自主化三坐標測量軟件-Power DMIS
Power DMIS測量軟件是中圖儀器自主研發的三坐標測量分析軟件，擁有自主可控的核心技術。該軟件支持DMIS與I++標準協議，并通過了德國PTB認證。
高精度測量三坐標儀器設備
主要特點：
（1）界面簡潔友好，互動性強。各功能模塊易識別和理解，用戶可以快速上手；
（2）機型庫、測頭系統、I++插件、DMIS轉化功能，提高軟件的兼容性和適配性，并得以豐富各種應用場景；
（3）概要程序模式消除掉冗長的DMIS代碼顯示，大大降低對用戶編程技能的要求，參數化視圖交互功能實現所設即所測；
（4）創建元素提供多種測量和構造方法，用戶可以按需設置，既增加測量應用場景，又通過豐富的視圖工具快捷設置視圖顯示；
（5）提供路徑顯示和碰撞檢測，利于直觀形象的查看設備運動路徑，保證安全高效測量；
（6）數據中心提供豐富多樣的數據管理功能，可實現數據的本地化管理，也可按客戶需求導入數據庫，適用于各類企業和行業。
中圖儀器三坐標測量機設計了多種型號，覆蓋了不同尺寸的工作空間和測量范圍，設備操作簡便，具有高速和高精度的測量功能，能夠幫助客戶有效提高工作效率和產品質量。還提供完善的售后服務，保障客戶的設備操作順利，降低客戶的使用成本。
