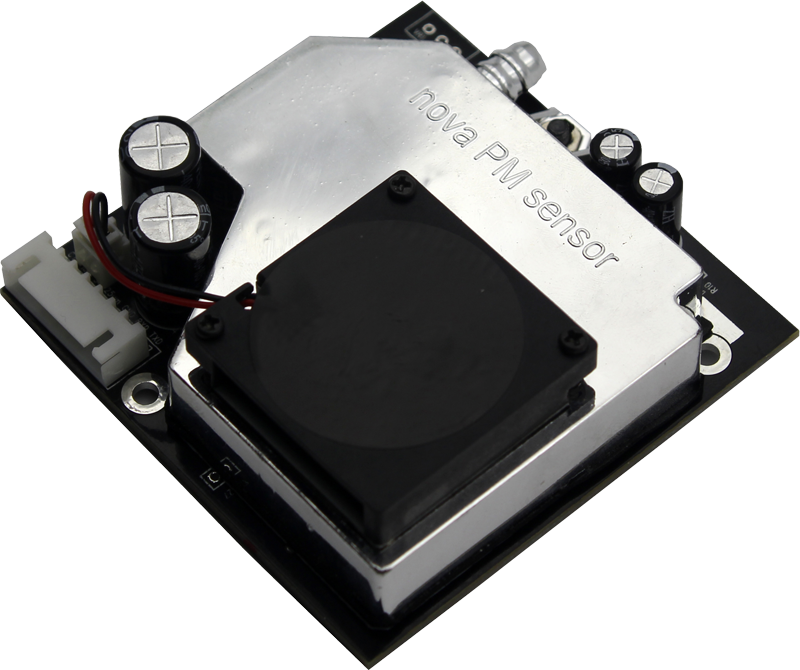

諾方激光PM2.5傳感器SDS011 顆粒物傳感器 粉塵傳感器
- 概述
SDS011使用激光散射原理，能夠得到空氣中0.3 ～ 10 微米懸浮顆粒物濃度，使用進口激光器與感光部件，數據穩定可靠；內置風扇，數字化輸出，集成度高。
特點
?數據準確：激光檢測，穩定、一致性好；?
?響應快速：數據更新頻率為1Hz；
?便于集成：串口輸出（或IO口輸出可定制），自帶風扇；
?分辨率高：分辨顆粒最小直徑達0.3微米。
適用范圍
PM2.5檢測儀，凈化器。
工作原理
采用激光散射原理：當激光照射到通過檢測位置的顆粒物時會產生微弱的光散射，在特定方向上的光散射波形與顆粒直徑有關，通過不同粒徑的波形分類統計及換算公式可以得到不同粒徑的實時顆粒物的數量濃度，按照標定方法得到跟官方單位統一的質量濃度。
技術指標
序號 項目 參數 備注
1 測量輸出 PM2.5,PM10
2 量程 PM2.5:0.0-999.9μg/m3
PM10:0.0-1999.9μg/m3
3 供電電壓 5V
4 最大工作電流 120mA
5 休眠電流 2 mA
6 工作溫度范圍 -20-50℃
7 濕度 0-95%RH非凝露
8 工作大氣壓力 86KPa~110KPa
9 響應時間 1s
10 串口數據輸出頻率 1Hz
11 最小分辨粒徑 0.3μm
12 計數效率 70%@0.3μm
98%@0.5μm
13 相對誤差 ±15%和±10μg/m3的最大值 25℃,50%RH
關于使用壽命
使用壽命是激光粉塵傳感器的關鍵指標之一，諾方激光粉塵傳感器使用高質量長壽命的進口激光二極管，使用壽命長達8000小時，對于連續使用時間不長的應用場合（例如檢測儀）可使用默認配置1Hz連續測量，對于需要連續使用的應用場合（例如凈化器，空氣質量監控等），可以使用間接開機測量的方式延長使用壽命，例如1分鐘開機20秒，關機40秒可將使用壽命延長至3倍。如若有其他要求，可聯系諾方定制，諾方愿為大中小廠商和開發者服務。
產品規格
產品尺寸
L*W*H=71*70*23mm
接口說明
管腳 名稱 備注
1 CTL 控制腳，備用
2 1μm PM2.5數值0-999，PWM輸出
3 5V 5V電源輸入
4 2.5μm PM10數值0-999，PWM輸出
5 GND 地
6 R 串口接收RX，TTL電平@5V
7 T 串口發送TX，TTL電平@5V
備注：
接口間距采用2.54 mm，無特殊說明采用90度插針接口。
