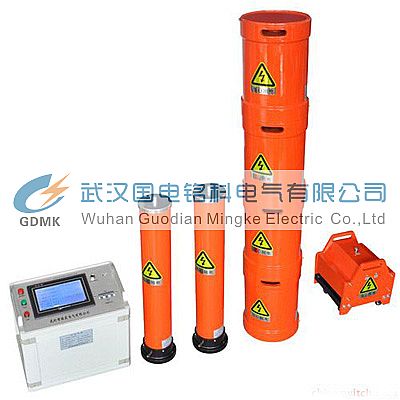

- TKBPXZ 串聯諧振裝置
變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。TKBPXZ串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。變頻串聯諧振試驗裝置適用于10KV、35KV、110KV、220KV、500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。
http://www.whgmk.com
產品別稱
串聯諧振、串聯諧振變壓器、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振原理、串聯諧振應用 串聯諧振系統
TKBPXZ 變頻串聯諧振裝置 http://whgdmk.com/content/?50.html
TKZZ-20A 直流電阻快速測試儀 http://whgdmk.com/content/?57.html
TKZZ-2A 直流電阻快速測試儀 http://whgdmk.com/content/?53.html
TKCJ 沖擊電壓發生器 http://whgdmk.com/content/?211.html
TKWS 智能微水測量儀 http://whgdmk.com/content/?70.html
TKMD-SF6 密度繼電器校驗儀 http://whgdmk.com/content/?68.html
TKYJS 絕緣油介質損耗測試儀 http://whgdmk.com/content/?65.html
TKBB 變壓器變比組別測試儀 http://whgdmk.com/content/?61.html
TKBYC 變壓器有載開關測試儀/有載分接測試儀 http://whgdmk.com/content/?60.html
TKZZ-50A 變壓器直流電阻快速測試儀 http://whgdmk.com/content/?59.html
TKZZ-40A 直流電阻快速測試儀 http://whgdmk.com/content/?58.html
TKZZ-5A 變壓器直流電阻快速測試儀 http://whgdmk.com/content/?55.html
TKZZ-3A 直流電阻測試儀 http://whgdmk.com/content/?54.html
TKRZ 變壓器繞組變形測試儀 http://whgdmk.com/content/?48.html
TKJF 型局部放電測試儀 http://whgdmk.com/content/?73.html
TKJY 全自動絕緣油介電強度測試儀 http://whgdmk.com/content/?72.html
TKJS 全自動抗干擾異頻介損測試儀 http://whgdmk.com/content/?67.html
TKJS-H 異頻介質損耗測試儀 http://whgdmk.com/content/?66.html
TKRS 變壓器容量及空載負載測試儀 http://whgdmk.com/content/?64.html
TKRL 變壓器容量特性測試儀 http://whgdmk.com/content/?63.html
TKZZ-10A 直流電阻測試儀 http://whgdmk.com/content/?56.html
TKBZT 變壓器綜合測試臺 http://whgdmk.com/content/?51.html
TK-2000C 極性測試儀 http://whgdmk.com/content/?200.html
TKJB-702 三相微機繼電保護測試儀 http://whgdmk.com/content/?74.html
TKHM 智能灰密測試儀 http://whgdmk.com/content/?199.html
TKQH-SF6 氣體回收裝置 http://whgdmk.com/content/?197.html
TKQC-SF6 氣體抽真空充氣裝置 http://whgdmk.com/content/?196.html
TKAS-500A 直流斷路器安秒特性測試儀 http://whgdmk.com/content/?94.html
TK9500 高壓CT變比測試儀 http://whgdmk.com/content/?93.html
TKRG 全自動電容電感測試儀 http://whgdmk.com/content/?92.html
TKGK 高壓開關動特性測試儀/開關機械特性測試儀 http://whgdmk.com/content/?89.html
SMG3010 便攜式三相相位伏安表 http://whgdmk.com/content/?86.html
TKFV 互感器伏安綜合特性測試儀 http://whgdmk.com/content/?79.html
TKJB 單相繼電保護測試儀 http://whgdmk.com/content/?77.html
TKJB-802 三相微機繼電保護測試儀-工控型 http://whgdmk.com/content/?75.html
TKZKD 真空開關真空度測試儀 http://whgdmk.com/content/?91.html
TKDY 高壓開關操作電源 http://whgdmk.com/content/?90.html
TKHL-200A回路電阻測試儀 http://whgdmk.com/content/?88.html
TKFA-CT伏安變比極性綜合測試儀 http://whgdmk.com/content/?80.html
TKYX-III 數字式三相移相器 http://whgdmk.com/content/?78.html
TKJB-1200 六相微機繼電保護測試儀 http://whgdmk.com/content/?76.html
FZC 避雷器放電計數器校驗儀 http://whgdmk.com/content/?102.html
TKYXL 輸電線路異頻參數測試儀 http://whgdmk.com/content/?98.html
TKDL 電纜識別儀 http://whgdmk.com/content/?96.html
TK-TC 電纜故障測試儀 http://whgdmk.com/content/?95.html
TKFC-2G 防雷元件測試儀 http://whgdmk.com/content/?103.html
TKBLQ 氧化鋅避雷器直流參數測試儀 http://whgdmk.com/content/?101.html
TKYB-III 氧化鋅避雷器帶電測試儀 http://whgdmk.com/content/?100.html
TKYB 氧化鋅避雷器特性測試儀 http://whgdmk.com/content/?99.html
DDG系列大電流發生器 http://whgdmk.com/content/?115.html
YDQ系列充氣式試驗變壓器 http://whgdmk.com/content/?111.html
SBP 三倍頻變壓器 http://whgdmk.com/content/?108.html
TKJYX 絕緣靴(手套)耐壓試驗裝置 http://whgdmk.com/content/?107.html
TKDP-H超低頻高壓發生器 http://whgdmk.com/content/?105.html
ZGF系列直流高壓發生器 http://whgdmk.com/content/?104.html
FRC系列交直流數字高壓表 http://whgdmk.com/content/?116.html
XC/TC系列試驗變壓器操作箱（臺） http://whgdmk.com/content/?112.html
GTB系列干式試驗變壓器 http://whgdmk.com/content/?110.html
YD系列油浸式試驗變壓器 http://whgdmk.com/content/?109.html
TKKGG-H 高低壓開關柜通電試驗臺 http://whgdmk.com/content/?106.html
TKJY-3 便攜式三相電能表檢定裝置 http://whgdmk.com/content/?191.html
TK5110 線纜對線器 http://whgdmk.com/content/?190.html
TKDCW-II 直流電源紋波系數測試儀(紋波表) http://whgdmk.com/content/?159.html
TK3030B 三相交直流標準源 http://whgdmk.com/content/?213.html
HGQH-H 極速多臺位互感器檢定裝置 http://whgdmk.com/content/?212.html
TKJY-1 便攜式單相電能表檢定裝置 http://whgdmk.com/content/?193.html
TKRLC—8QYG 瓦斯繼電器校驗儀 http://whgdmk.com/content/?158.html
TKDN-D 多功能電能表現場校驗儀 http://whgdmk.com/content/?130.html
FY-H 互感器負荷箱 http://whgdmk.com/content/?126.html
HL系列標準電流互感器 http://whgdmk.com/content/?125.html
TKYF-H 二次壓降及負荷測試儀 http://whgdmk.com/content/?123.html
TK3030A 三相標準源 http://whgdmk.com/content/?215.html
TKXC 電力變壓器互感器消磁儀 http://whgdmk.com/content/?194.html
TKRJ 熱繼電器校驗儀 http://whgdmk.com/content/?157.html
TKDN-3 三相電能表現場校驗儀 http://whgdmk.com/content/?129.html
TKDN 單相電能表現場校驗儀 http://whgdmk.com/content/?128.html
HJ系列標準電壓互感器 http://whgdmk.com/content/?124.html
HGQY-H 電壓互感器現場測試儀 http://whgdmk.com/content/?120.html
HGQL-H 電流互感器現場測試儀 http://whgdmk.com/content/?119.html
HGQ-H 智能互感器校驗儀 http://whgdmk.com/content/?118.html
TKGZ-H 互感器檢定裝置 http://whgdmk.com/content/?117.html
TKDT-10A 接地引下線導通測試儀 http://whgdmk.com/content/?138.html
PDF3000 直流系統接地故障測試儀 http://whgdmk.com/content/?134.html
TK330 等電位連接電阻測試儀 http://whgdmk.com/content/?195.html
TK2678 水內冷發電機絕緣測試儀 http://whgdmk.com/content/?144.html
GM-15kV 可調高壓數字兆歐表 http://whgdmk.com/content/?143.html
BY2671 數字兆歐表 http://whgdmk.com/content/?142.html
TKDWY-5A 大型地網接地電阻測試儀 http://whgdmk.com/content/?137.html
ETCR2000 鉗形接地電阻測試儀 http://whgdmk.com/content/?135.html
BY2571 接地電阻測試儀 http://whgdmk.com/content/?139.html
SZW-8 數字毫秒表/數字毫秒計 http://whgdmk.com/content/?201.html
TAG-8000 無線高壓核相器 http://whgdmk.com/content/?151.html
KKY 開口閃點測定儀 http://whgdmk.com/content/?192.html
FDB 放電保護球隙 http://whgdmk.com/content/?152.html
TKJY-Y絕緣子零值測試儀 http://whgdmk.com/content/?148.html
TKJY-C 絕緣子分布電壓測試儀 http://whgdmk.com/content/?147.html
TKYM 智能電導鹽密測試儀 http://whgdmk.com/content/?146.html
TKFZ-H 發電機轉子交流阻抗測試儀http://www.whgdmk.com/aspcms/product/2014-4-30/145.html
產品特征
1、穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力
2、自動調諧功能強大。系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在 其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率
3、支持多種試驗模式。系統支持"自動調諧＋手動調壓"，"自動調諧＋自動調壓"，"手動調諧＋手動調壓"等試驗模式，推薦使用"自動調諧＋手動調壓"模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高
4、系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能
5、保護功能完善。具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性
