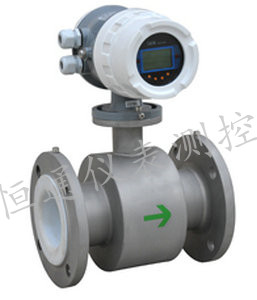

- LDE型智能電磁流量計，循環水流量計、污水排放流量計、廢水流量計山東
一、循環水流量計產品概述
LDE型智能電磁流量計是我公司采用國內外最先進技術研制開發的全智能型電磁流量計，其全中文電磁轉換器內核采用高速中央處理器。計算速度非常快、精度高、測量性能可靠。轉換器電路設計采用國際先進技術，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使流量計小型流量化的特點。使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。
二、LDE型恒通電磁流量計主要優點：
1、電磁流量計系統的測量準確度能夠滿足目前的貿易計量要求(≤0.5%)；
2、電磁流量計測量范圍較寬（qmax/qmin=15～20），可在孔板和其他量計無法涉足的部分小流量區域進行有效工作；
3、電磁流量計體中同時集成多種功能于一體，可測量流體的標準體積流量或標準質量流量。
4、電磁流量計采用全智能化、數字化電路設計，可自動檢測管道內部空管與否，流體流速。
5、電池供電型無需外接電源既可連續工作兩年以上。電磁流量計表頭可180度隨意旋轉，安裝方便。
6．電磁流量計管道式結構，無可動部件，幾乎無壓損，安全性能高,結構緊湊，外形美觀。
7．電磁流量計就地顯示瞬時流量和累積流量。
8．電磁流量計采用新型信號處理放大器和獨特的濾波技術，有效地剔除了管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
9．電磁流量計流量計 特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可永久性保存。
恒通電磁流量計主要參數：
口 徑：DN6～DN3000mm
公稱壓力：0.6～20MPa
電磁流量計工況溫度：-10～+180℃
精 度：±0.5%FS
量 程 比：1：20
殼 體：碳鋼；不銹鋼
供電方式：內置鋰電池（兩年換一次）；外供24VDC，220VAC（可選）
輸出信號：4～20mA二線制；數字脈沖；RS232/RS485(或按用戶要求協商提供)
防護等級：IP65 IP67 IP68（分體式）
防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
執行標準：企標Q/BET05-06
表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
公稱通徑：卡箍安裝式：DN6～DN50； 法蘭式：DN6～DN2000； 插入式：DN200～DN3000。
三、LDE型智能電磁流量計工作原理
LDE電磁流量計是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量， 并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
E=KBdv
式中： E---------------為電極間的信號電壓（v）
B-----------------磁通密度（T）
d------------------測量管內徑（m）
v------------------平均流速（m/s）
式中k, d為常數，由于勵磁電流是恒流的，故B也是常數，則由E= KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。
由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者動及阻流部件，因此幾乎沒有壓力損失，并且有分高的可靠性。
應用領域
由于電磁流量計有其獨特的優點，因此被廣泛用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。
四、電磁流量計主要技術參數
●公稱通徑系列DN(mm)
管道式四氟襯里：
10,15,20,25,32,40,50,65,80,100,125
150,200,250,300,350,400.450,500,600
管道式橡膠襯里：
40，50，65，80，100，125，150，200，300
350，400，500，600，800，1000，1200…
注：特殊規格可以定制
●流動方向：正，反，凈流量，
●量程比：150：1
●重復性誤差：測量值的±0.1%
●精度等級：管道式：0.5級，1.0級
●被測介質溫度：普通橡膠襯里：-20~+60℃ 高溫橡膠襯里：-20~+90℃
聚四氟乙烯襯里：-30~+100℃ 高溫型乙烯襯里：-30~+180℃
●額定工作壓力：管道式：DN10—DN65：≤2.5Mpa, DN80—DN150：≤1.6Mpa,
DN200—DN1200：≤1.0Mpa 注：特殊規格高壓電磁可以定制
●流量測量范圍：流量測量范圍對流速度范圍是0.3—15m/s
● 電導率范圍：被測流體電導率≥5μs/cm，大多數以水為成份的介質，其導電率在200-800μs/cm范圍內，均可選用電磁流量；
●輸出電流及負載電阻：4~20mA全隔離負載電阻＜750歐姆脈沖頻率0-1KHZ光電隔離OCT外接電源≤35V，導通時 集電極最大電流為25mA
●電極材料：含鉬不銹剛、鈦（Ti）、鉭（Ta）、哈氏合金（H）、鉑（Pt）或其他特殊電極材料
●防護等級： 潛水型： IP68，其他型 IP65
●供電電源：85~265V， 45~63HZ
●直管段長度：管道式：上游≥5DN，下游≥2DN
●連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB9119-88的規定。
●防暴標志：mdllBT4
●環境溫度： -25℃~+60℃
●相對溫度：5%~95%
●消耗總功率：小于20W
常見介質電導率表
液體 電導率（μs/cm） 液體 電導率（μs/cm）
各種酸 10*104-801*104 啤酒 600-800
堿液 8*104-30*104 麥芽汁 500-1000
蒸餾水 0.01-5 牛奶 200-300
水及飲料 200-800 水果醬 400-1000
五、電磁流量計選型
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑，流量范圍，襯里材料，電極材料和輸出電流等，都能適應被測流體的性質和性質和流量的要求。
可測量的流體
由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只要電導率大于5μ/cm的任何流體都選用相應的電磁流量計來測量流量，因此不導電的氣體，蒸汽，油類，丙酮等物質不能選用電磁流量計來測量流量。
傳感器口徑的確定
流量計使用流速最好在0.3-15m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。
使用流速低于0.3m/s時最好在儀表部位局部提高流速，采用縮管方式：
一體型或分離型的選擇
一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體。
分離型：即傳感器和轉換器分開裝于不同的地點，一般出現以下情況時選用分離型。
⑴環境溫度或流量計轉換器表面受輻射溫度超過60oC.
⑵管道震動較大的場合。
⑶會對傳感器的鋁殼嚴重腐蝕的場合。
⑷現場溫度較大或有腐蝕性氣體的場合。
⑸流量計裝在高空或并下調試不方便的場合。
訂貨時應注明傳感器的轉換器分離距離，一般不能超過100m,轉換器為墻掛式安裝。
電極、接地環材料的選擇
應根據被測的流體的腐蝕性來選擇電極的材料，請查有關腐蝕手冊，對于特殊流體應作試驗
材料 耐腐蝕性能
含鉬不銹鋼
（OCr18Ni12Mo2Ti） 硝酸、溫室下＜5%硫酸、沸騰的磷酸、蟻酸、堿溶液、在一定壓力下的亞硫酸、海水、醋酸
哈氏合金C
哈氏合金B
(HC HB) 耐氧化性酸、氧化性鹽、耐海水、耐非氧化性酸、非氧化性鹽、堿、常溫硫酸
鈦(Ti) 海水、各種氯化物和次氯酸鹽、氯化性酸（包括發煙硝酸）、有機酸、堿
鉭(Ta) 除氫氟酸、發煙硫酸、堿外的其余化學介質、包括沸點的鹽酸。硝酸和＜175oC硫酸
鉑(Pt) 各種酸、堿、鹽不包括王水
襯里材料選擇說明
應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。
內襯材料 名稱 符號 性能 最高工作溫度 適用液體
橡膠 氯丁橡膠 耐磨性中等，耐一般低濃度的酸堿鹽的腐蝕 ＜80OC 自來水、工業用水、海水
聚胺脂橡膠 極好的耐磨性能，耐酸堿性能較差 ＜60OC 紙漿、礦漿等漿液
氟塑料 聚四氟乙烯 F4或PTFE 化學性能很穩定，耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕 ＜180OC 腐蝕性強的酸堿鹽液體
四氟乙烯和六氟丙烯譯名：特氟隆FEP F46或FEP 化學性能略遜于F4 腐蝕性的酸堿鹽液體
塑料 四氟乙烯和乙烯 F4或ETFE 化學性能略遜于F4 腐蝕性的酸堿鹽液體
聚乙烯 PO 化學性能穩定 ＜60OC 污水
聚苯硫醚 PPS ＜150OC 熱水
紊流）就不會影響測量結果的。因此說電磁流量計是一中真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活流量范圍的選擇
電磁流量計安裝地點的選擇
為了使變送路工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
⑴盡量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信號。
⑵應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
⑶應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。
⑷選擇便于維修，活動方便的地方。
⑸流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。
安裝要求
為了你正確的測量，在選擇管道上位置時應注意以下幾點要求：
⑴傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
⑵介質在安裝位置應該滿管流動，避免比滿管及氣 體附著在電極上。
⑶對于液固兩相流體，最好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。
⑷流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道最高點和出水口安裝流量計。（見圖）
⑸修改管道的安裝方法：
當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足：前直管段≥5DN,后直管道≥2DN(DN為管徑)
⑹前后直管段為流量計前≥5DN，后端≥2DN
