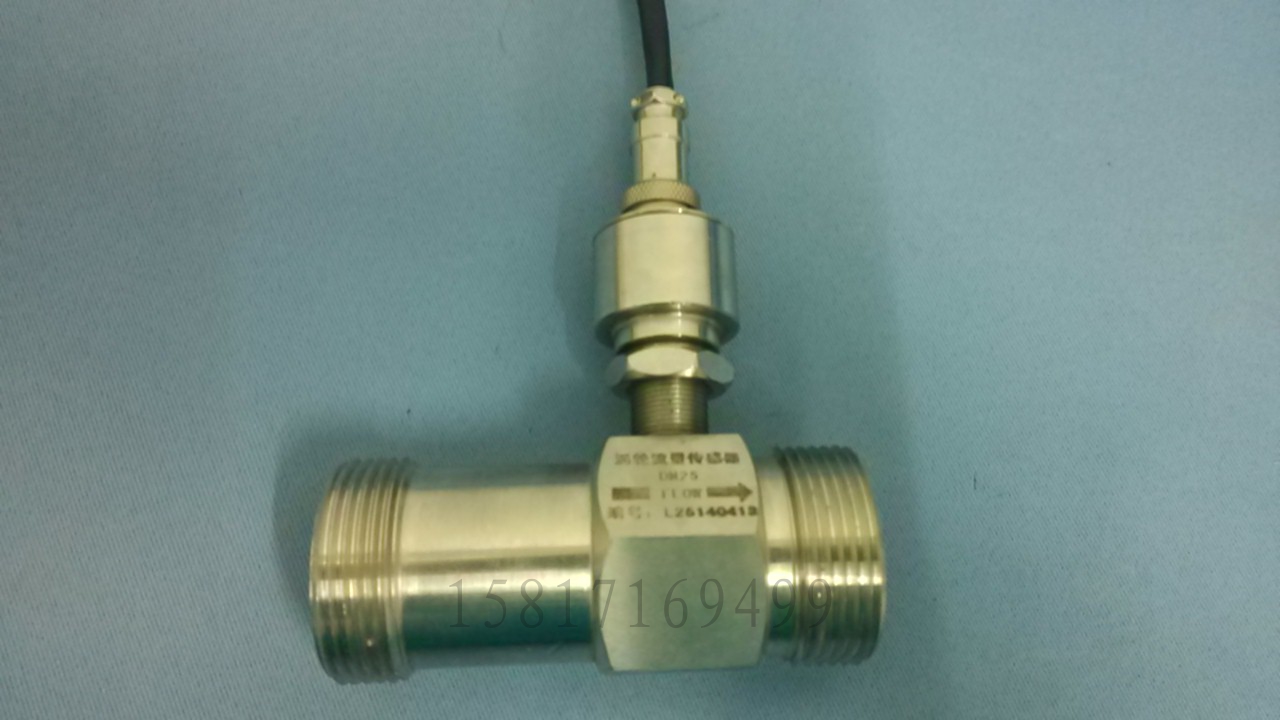

脈沖渦輪流量傳感器

  • 這真不是您需要的產品？
  • 品　　牌：
  • 迪川儀表
  • 主要規格：
  • LWGY
  • 用　　途：
  • 液體，自來水，純凈水
    • 渦輪流量變送器 產品名稱：LWGYA型渦輪流量變送器 一、概述 LWGYA型渦輪流量變送器本身不帶顯示功能，僅將流量信號遠傳輸出電流信號(4-20mA)該儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀表、PLC、DCS等計算機控制系統配合使用，該產品廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途； 二、產品特點： ■傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能； ■結構簡單、牢固以及拆裝方便； ■測量范圍寬，下限流速低； ■壓力損失小，重復性好，精確度高，葉輪具有防腐功能； ■具有較高的抗電磁干擾和抗振動能力； 三、工作原理： 流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k 式中： f——脈沖頻率[Hz]； k——傳感器的儀表系數[1/m3]，由校驗單給出。 Q——流體的瞬時流量（工作狀態下）[m3/h]；[1/L]為單位 3600——換算系數； 每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量； 四．主要技術性能： ■公稱通徑：（4～200）mm基本參數見表一； ■介質溫度：（-20～80）℃、（-20～120）℃； ■環境溫度：（-20～55）℃； ■準 確 度：±0.2%、±0.5%、±1%； ■介質溫度：-20-120 ℃；環境溫度：(-20～55) ℃； ■供電電源：24VDC供電，二線制4-20mA輸出； ■本體材質：304、(316L)； ■葉輪材質：2Cr13（鍍鈦處理、雙相鋼） ■軸承材質：硬質合金; ■連接方式：螺紋、法蘭、法蘭夾裝、衛生卡箍接口； ■法蘭標準：國家標準； ■工作壓力：1.6～2.5MPa(10-25MPa高壓需定做加工)； ■防護等級：IP65；防爆等級：ExdIIBT6； 表一 LWGY□ □□□ □ □ □ 說 明 類 型 LWGY 流量傳感器脈沖輸出三線制，+12VDC,+24VDC供電； LWY 現場顯示型3.2V10AH鋰電池供電； LWYA 現場顯示帶4～20mA或脈沖輸出，+24V供電； LWGB 流量變送器4～20mA輸出，+24V供電；不帶顯示； 公 稱 通 徑 4 正常流量范圍 m3/h 0.04～0.25 擴展流量范圍 m3/h 0.04～0.4 6 0.1～0.6 0.06～0.6 10 0.2～1.2 0.15～1.5 15 0.6～6 0.4～8 20 0.8～8 0.45～9 25 1～10 0.5～10 32 1.5～15 0.75～15 40 2～20 1～20 50 4～40 2～40 65 7～70 3.5～70 80 10～100 5～100 100 20～200 10～200 125 25～250 12.5～250 150 30～300 15～300 200 80～800 40～800 防 爆 無標記，為非防爆型 B 防爆型 精度 等級 A 精確度0.2級 B 精確度0.5級 C 精確度1.0級 渦輪 類型 A 正常流量范圍 B 擴展流量范圍 說明： DN4～DN10管徑螺紋連接或焊接，配有前后直管段和過濾器,最大壓力為6.3MPa； DN15～DN40管徑的傳感器為螺紋連接，壓力為2.5MPa； DN50～DN200管徑的傳感器為法蘭連接, 壓力為1.6Mpa； DN15～DN40管徑可選配前后直管段或活接頭，材質分碳鋼和不銹鋼； DN15～DN40管徑如需法蘭連接，訂貨時說明； ★高壓型及特殊要求訂貨時說明； 五、使用 ■使用時，應保持被測液體清潔，不含纖維和顆粒等雜質； ■傳感器在開始使用時，應先將傳感器內緩慢的充滿液體，然后再開啟出口閥門（閥門應安裝在流量計后端），嚴禁傳感器處于無液體狀態時受到高速流體的沖擊； ■傳感器的維護周期一般為半年。檢修清洗時，請注意勿損傷測量腔內的零件，特別是葉輪。裝配時請看好導向件及葉輪的位置關系； ■傳感器不用時，應清洗內部液體，吹干后且在傳感器兩端加上防護套，防止塵垢進入，然后置于干燥處保存（此項非常重要）； ■配用的過濾器應定期清洗，不用時應清洗內部的液體，同傳感器一樣，加防塵套，置于干燥處保存； ■傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管）； ■在傳感器安裝前，先與顯示儀表或示波器接好連線，通電源，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示，當有顯示時再安裝傳感器。若無顯示，應檢查有關各部分，排除故障； 六、安裝尺寸： 公稱通徑 L (mm) G D (mm) D (mm) 孔數 4 295 G1/2 6 330 G1/2 10 450 G1/2 15 75 G1 Ф65 Ф14 4 20 80 G1 Ф75 Ф14 4 25 100 G5/4 Ф85 Ф14 4 32 140 G2 Ф100 Ф14 4 40 140 G2 Ф110 Ф18 4 50 150 Ф125 Ф18 4 65 170 Ф145 Ф18 4 80 200 Ф160 Ф18 8 100 220 Ф180 Ф18 8 125 250 Ф210 Ф25 8 150 300 Ф250 Ф25 8 200 360 Ф295 Ф25 12
    廣州市迪川儀器儀表有限公司

    蔡生

    • [聯系時請說明來自檢測通]
    • 聯系方式：

    • 請點擊查看電話

    • 地址：
    • 石基鎮前鋒南路31號
