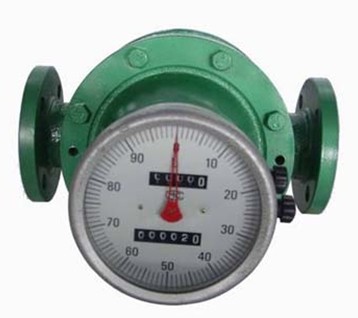

橢圓齒輪流量計

  • 這真不是您需要的產品？
  • 品　　牌：
  • 迪川儀表
  • 主要規格：
  • LC
  • 用　　途：
  • 柴油，汽油，重油等多種介質
    • 一、概述 LC橢圓齒輪流量計是用于管道中液體流量連續或間斷測量和控制的容積式計量儀表。它具有量程范圍大、準確度高、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝建議等諸多優點。適用于石油、化工、化纖、交通、商貿、食品、醫藥衛生等部門的流量計量。 LC系列型橢圓齒輪流量計裝有指針和字輪累積裝置，可現場直接顯示流經管道內的液體流量和瞬時流量。在計數機構中附加發訊裝置與電顯儀表配套可實現累積、定量和瞬時流量遠傳集中控制。加裝散熱器或橢輪欠齒可測量高溫、高粘液體。 不同的液體（酸、堿、鹽、有機溶液等）流量計主體可選擇不同的材質制造。 二、結構與工作原理 橢圓齒輪流量計由流量變送器和計數機構組成。變送器與計數機構之間加裝散熱器，則構成高溫型流量計。送變器由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成，計數機構則包含減速機構、調節機構、計數器、發訊器。 計量室內由一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠流量計進出口壓力差推動而旋轉，從而不斷地將液體經初月形空腔計量后送到出口處，每轉流過的液體是初月形空腔的四倍，由密封聯軸器將橢圓齒輪轉的總數以及旋轉的快慢傳遞給計數機構或發訊器，便可知道通過管道中液體總量和瞬時流量。 2.1 各種計數器功能及代號 A1 A H 13型 J1 D 指針 六位滾輪累計 ● 指針 六位滾輪累計 回零 ● 指針 累計帶發信 ● ● 單發信(僅信號輸出) ● 液晶顯示(瞬時、累積、 4-20m、脈沖) ● 2.2 型號及主要零件材質 名稱 鑄鐵型 鑄鋼型 鑄鐵輕型 鑄鐵高溫型 鑄鋼高溫型 鑄鐵高粘型 鑄鋼高粘型 不銹鋼 13型 型號 HH-A HH-E HH-QA HH-TA HH-TE HH-NA HH-NE HH-B HH-13 本體材料 鑄鐵 鑄鋼 鑄鐵 鑄鐵 鑄鋼 鑄鐵 鑄鋼 不銹鋼 各種材料 齒輪材料 鑄鐵 鑄鐵 鋁合金 鑄鐵 鑄鐵 鑄鐵 鑄鐵 不銹鋼 各種材料 *如有特殊需要請另行注明： 三、性能(誤差與壓力損失曲線) ①航空汽油　0.7mPa.s　　②水　1mPa.s　　③輕柴油　3.5mPa.s　　④變壓器　20mPa.s 四、技術參數 ： 4.1 鑄鐵型 鑄鋼型 鑄鐵輕型橢圓齒輪流量計 LC-A鑄鐵型 LC-QA鑄鐵鋁齒型 LC-E鑄鋼型 公稱壓力MPa 1.6 2.5、4.0、6.4 溫度范圍℃ -20~+100 精度等級 0.5% 0.2% 流量范圍 m3/h 被測液體粘度mPa.s 口徑 0.6-2 2-8 8-200 10 0.08-0.4 0.04-0.4 15 0.3-1.5 0.15-1.5 20 0.75-3 0.4-3 0.3-3 25 1.5-6 0.8-6 0.6-6 40 3-15 2-15 1.5-15 50 4.8-24 3-24 2.4-24 80 12-60 8-60 6-60 100 20-100 13-100 10-100 4.2 鑄鐵高溫型、鑄鋼高溫型橢圓齒輪流量計 LC-TA鑄鐵高溫型 LC-TE鑄鋼高溫型 公稱壓力MPa 1.6 6.4 溫度范圍℃ +100-+180 精度等級 0.5 0.2 流量范圍m3/h 被測液體黏度 口徑 0.8-2 2-8 8-200 10 0.08-0.4 0.04 15 0.45-1.35 0.36-1.35 0.18-1.35 20 0.9-2.7 0.48-2.7 0.36-2.7 25 1.8-5.4 0.96-5.4 0.72-5.4 40 3.6-13.5 2.4-13.5 1.8-13.5 50 5.8-21.6 3.6-21.6 2.9-21.6 80 15-54 9.6-54 7.2-54 100 24-90 22-90 12-90 4.3 鑄鐵高粘型，鑄鐵高粘型橢圓齒輪流量計 LC-NA鑄鐵高粘型 LC-NE鑄鋼高粘型 公稱壓力MPa 1.6 6.4 溫度范圍℃ -10-+80 +100-+180 精度等級 0.5 0.2 流量范圍 m3/h 被測液體粘度mPa.s 口徑 200-2000 10 0.02-0.2 15 0.075-0.75 20 0.15-1.5 25 0.3-3 40 0.75-7.5 50 1.2-12 80 3-30 100 5-50 4.4 不銹鋼型橢圓齒輪流量計 LC-B不銹鋼型 公稱壓力MPa 2.5 溫度范圍℃ 0~+80 精度等級 0.5 0.2 流量范圍 m3/h 被測液體粘度mPa.s 口徑 0.6-2 2-8 8-200 15 0.5-1.5 0.3-1.5 0.25-1.5 20 1-3 0.6-3 0.5-3 25 2-6 1.2-6 1-6 40 1.5-15 1.5-15 1.5-20 50 2.4-24 2.4-24 1.5-20 80 12-50 10-50 7-50 五、外形尺寸 7.1 鑄鐵型，鑄鐵高粘型，鑄鐵高溫型橢圓齒輪流量計外形尺寸 ，鑄鐵高粘型，鑄鐵高溫型橢圓齒輪流量計外形尺寸 型號：LC-A、LC-NA、LC-TA DN10-50Q DN50-100 DN(mm) L(mm) H(mm) B(mm) A(mm) D(mm) D1(mm) N Ф(mm) 10 150 100 210 165 90 90 4 14 15 170 118 226 172 95 65 4 14 20 200 150 238 225 105 75 4 14 25 260 180 246 232 115 85 4 14 40 245 180 271 249 145 110 4 18 50 340 250 372 230 160 125 4 18 50(Q) 300 250 372 230 160 125 4 18 80 420 325 433 315 195 160 8 18 100 515 418 458 370 215 180 8 18 7.2 鑄鋼型、鑄鋼高粘型、鑄鋼高溫型外形尺寸 型號：LC-E、LC-NE、LC-TE (外形同上) DN(mm) L(mm) H(mm) B(mm) A(mm) D(mm) D1(mm) N Ф(mm) 10 150 100 210 165 90 60 4 14 15 200 138 232 180 105 75 4 18 20 250 164 220 160 125 90 4 18 25 300 202 252 185 135 100 4 18 40 300 202 293 208 165 125 4 23 50 384 262 394 312 175 135 4 23 80 450 337 452 332 210 170 8 23 100 555 442 478 310 250 200 8 25 7.3 LC-B型不銹鋼橢圓齒輪流量計外形尺寸(單位:mm) 公稱通徑 L H A B D D1 N(個) φ 15 208 120 172 226 95 65 4 14 20 236 150 225 238 105 75 4 14 25 287 195 232 246 115 85 4 14 40 365 260 265 349 145 110 4 18 50 365 260 265 349 160 125 4 18 80 420 305 324 459 200 160 8 18 六、橢圓齒輪流量計的安裝使用 8.1 流量計前應安裝配套過濾器，且配套過濾器的出口緊接流量計的入口，兩者本體上箭頭指向與液體流向一致。 8.2 當被測液體含有氣體時，流量計前應安裝消氣過濾器。 8.3 不論管路是垂直還是水平安裝，但流量計中的橢圓齒輪應安裝成水平位置(即表度盤應與地面垂直)。 8.4 流量計在正確安裝情況下，如果不易看清讀數，可把計數器轉向180度或90度均可. 8.5 新流量計在安裝前先用竹棍從出口處把橢圓齒輪推幾次，如發現不動，可以用柴油浸泡(避免出廠校驗后內存沉淀物)。 8.6 流量控制閥應安裝在流量計進口處，開閉閥門裝在出口處，使用開閉閥時緩慢啟動，不要突然開啟以防“水擊”現象。 8.7 在新管道上安裝流量計前，管道需要沖洗，沖洗時采用直管段(替代流量計位置)防止焊渣，雜物等進入流量計。 8.8 嚴禁用水校驗鑄鐵、鑄鋼材質的流量計。 8.9 流量計在使用時流量大小不得超過技術要求.流量計工作在最大流量70-80%為優。 9.0 被測液體如果具有化學腐蝕性，須選用不銹鋼材質的流量計。 七、儀表選型 類型代碼 — 材質標志 通徑 壓力 / 計數器 發訊器 說明 HH — 橢圓齒輪流量計 A 鑄鐵型(1.6MPa) AD 智能鑄鐵型(1.6MPa) NA 高粘鑄鐵型(1.6MPa) NAD 智能高粘鑄鐵型(1.6MPa) TAD 智能高溫鑄鐵型(1.6MPa) TNAD 智能高粘高溫鑄鐵型(1.6MPa) E 鑄鋼型(6.4MPa) ED 智能鑄鋼型(6.4MPa) NE 高粘鑄鋼型(6.4MPa) NED 智能高粘鑄鋼型(6.4MPa) TE 高溫鑄鋼型(6.4MPa) TED 智能高溫鑄鋼型(6.4MPa) TNED 智能高粘高溫鑄鋼型(6.4MPa) B 不銹鋼型(2.5MPa) BD 智能不銹鋼型(2.5MPa) TBD 智能高溫不銹鋼型(2.5MPa) 13A 13A鑄鐵型流量變送器 13E 13E鑄鋼型流量變送器 13B 13B不銹鋼型流量變送器 10 15 20 25 40 50 80 100 公稱通徑：DN=10 公稱通徑：DN=15 公稱通徑：DN=20 公稱通徑：DN=25 公稱通徑：DN=40 公稱通徑：DN=50 公稱通徑：DN=80 公稱通徑：DN=100 1.6 公稱壓力(1.6Mpa) 2.5 公稱壓力(2.5MPa) 4.0 公稱壓力(4.0MPa) 6.3 公稱壓力(6.3MPa) 11 普通機械指針顯示 21 回零機械指針顯示DN25以上 12 發訊機械指針顯示 13型 單發信(脈沖信號輸出) D 智能液晶表頭顯示 P 輸出二線制或三線線脈沖 I 輸出二線制或三線線4-20mA V 輸出1-5V電壓信號
