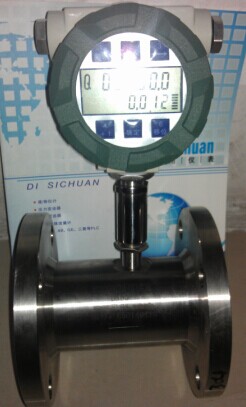

- 渦輪流量計產品介紹及應用
LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業是流量計量和節能的理想儀表。
詳細資料
渦輪流量計一、概述
LWGY系列渦輪流量傳感器是吸取了國內外流量儀表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
渦輪流量計二、產品特點
1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；
5.范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
渦輪流量計 基本參數表
型 號 說 明
LWGY/T─ □ □ □ □ □ □ □
公
稱
通
徑 4 4mm，標準流量范圍0.04～0.25m3/h
寬量程范圍為0.04～0.4m3/h
6 6mm，標準流量范圍0.1～0.6m3/h
寬量程范圍為0.06～0.6m3/h
10 10mm，標準流量范圍0.2～1.2m3/h
寬量程范圍為0.15～1.5m3/h
15 15mm，標準流量范圍0.6～6m3/h
寬量程范圍為0.4～8m3/h
25 25mm，標準流量范圍1～10m3/h
寬量程范圍為0.5～10m3/h
40 40mm，標準流量范圍2～20m3/h
寬量程范圍為1～20m3/h
50 50mm，標準流量范圍4～40m3/h
寬量程范圍為2～40m3/h
80 80mm，標準流量范圍10～100m3/h
寬量程范圍為5～100m3/h
100 100mm，標準流量范圍20～200m3/h
寬量程范圍為10～200m3/h
150 150mm，標準流量范圍30～300m3/h
寬量程范圍為15～, 300m3/h
200 200mm，標準流量范圍80～800m3/h
寬量程范圍為40～800m3/h
類 型 無 基本型， +12V供電，脈沖輸出，高電平≥8V低電平≤0.8V
A 4～20mA兩線制電流輸出，遠傳變送型
B 電池供電現場顯示型
C 現場顯示/4～20mA 兩線制電流輸出
精度等級 05 精度0.5級
10 精度1級
渦 輪
類 型 W 寬量程渦輪
S 標準渦輪
工作壓力：0.4Mpa （大于0.4Mpa壓力請協商訂貨）
介質溫度：-20～＋80℃
環境溫度：-20～＋55℃
供電電源：電壓：12V±10%, 電流：≤10mA
輸出電壓幅值：高電平≥8V，低電平≤0.8V
傳輸距離：傳感器至顯示儀表的距離可達1000m
