ZW7真空斷路器陜西高開集團生產1369211921
- 這真不是您需要的產品？
- 品 牌：
- 陜西高開1365921121
- 主要規格：
- ZW7-35真空斷路器陜西高開集團生產13659211921
- 用 途：
- ZW7-35真空斷路器陜西高開集團生產13659211921
- 一、產品概述

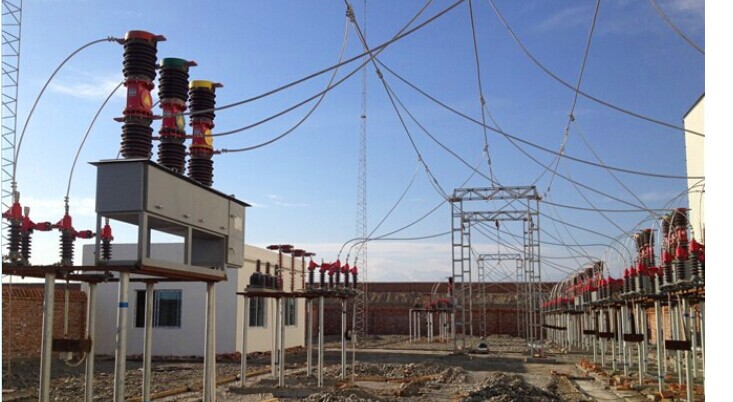

ZW7-40.5戶外高壓真空斷路器系三相交流50Hz、額定電壓40.5kv及以下的戶外高壓開關設備。可作為分、合負荷電流、過載電流及短路電流之用。
陜西高開電氣設備有限公司專業生產ZW7-40.5/630A,ZW7-40.5/1250A,ZW7-40.5/1600-31.5，ZW7-40.5/2000-31.5不銹鋼殼體，含安裝支架，內置LZZBJ4-40.5電流互感器，外置LZZW-40.5電流互感器，戶外瓷柱式，戶外套管式真空斷路器。
二、ZW7-40.5使用環境
1、正常使用條件
a）周圍空氣溫度
最高溫度 +40℃
最低溫度 -30℃
b）海拔不超過3000米
c）風壓不超過700Pa(相當于風速34m/s)
d）地震烈度不超過8級
e) 空氣污穢程度Ⅲ級
2、特殊工作條件
在特殊工作環境下使用時，我們可以根據特殊工作環境的要求作出相應設計。
三、產品特點
1、ZW7-40.5本產品是在我廠原產品基礎上的改進型產品，符合國家、行業的有關標準，并已通過全部型式試驗。
2、ZW7-40.5產品的設計獨特，體積小、重量輕、強度高、外形美觀大方。
3、ZW7-40.5斷路器底架采用熱鍍鋅處理，外殼采用不銹鋼板、外部元件采用防銹鋁加工而成，具有很強的抗腐蝕與抗氧化能力。
4、ZW7-40.5斷路器的傳動箱為防水型箱體，為了防止內部電氣控制元件受潮，傳動箱內配有加熱裝置。
5、真空滅弧室是斷路器的主要部件，為了更好地適應戶外產品的需要，我們設計了本產品的專用真空滅弧室，它具有性能可靠、使用壽命長、開斷能力大等特點。
6、ZW7-40.5產品配有LZZBJ4-35電流器，每個互感器最多可配四個獨立的線圈，線圈數量、變比、精度可根據用戶要求制作，變比根據需要可在100/5～1600/5范圍內選取，計量精度可以達到0.2及0.2S級，四個線圈的變比、精度可以不同。
四、工作原理
1、ZW7-40.5導電回路原理：
電流通過上出線端子引至真空滅弧室靜端和動端，通過軟連接及電流互感器從下出線端子引出。
2、ZW7-40.5動作原理：
斷路器對系統的控制是通過“分”、“合”操作來完成的。斷路器是由操動機構來操作的，機構和分閘彈簧帶動連桿，使絕緣拉桿上下運動，帶動拐臂繞軸轉動，從而使導桿上下運動，以實現真空滅弧室動、靜觸頭的分、合運動。
五、產品運輸、驗收及儲存
1、ZW7-40.5斷路器在運輸過程中，要小心輕放、防震、勿倒置。需要起吊斷路器時，必須鉤住箱體上的四個吊環，水平起吊，并保證鋼絲繩不要碰到絕緣拉桿，以免損壞產品。
2、用戶收到斷路器后，應進行以下驗收工作：
a、拆除包裝箱后，應先檢查開關的外觀，如瓷套是否有裂紋，產品表面是否完好，銘牌數據與訂貨要求是否相符。
b、開箱取出裝箱單，檢查裝箱文件是否齊全，如合格證、產品說明書等。
3、斷路器在儲存時應注意以下事項：
a、斷路器長期不用時，需要在導電面上涂上工業凡士林。
b、斷路器應在通風干燥的室內儲存。
